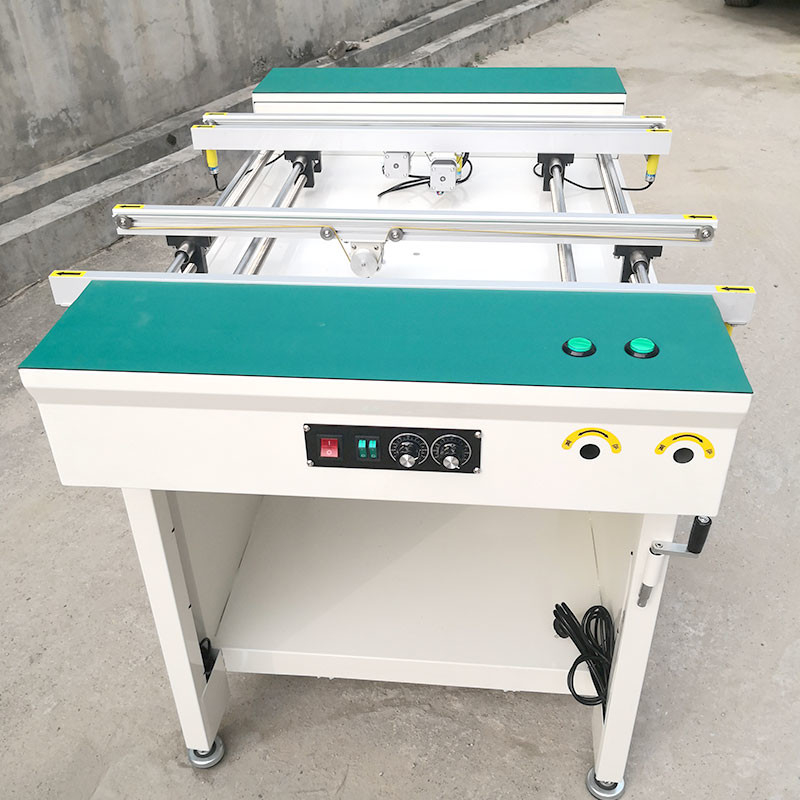

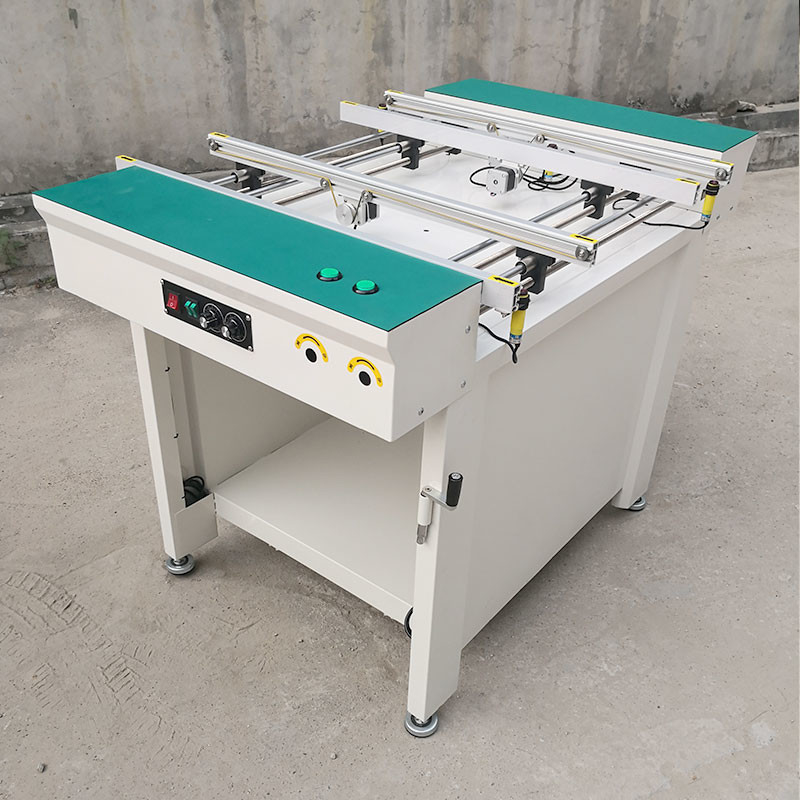

600MM ডুয়াল ট্র্যাক লিঙ্কিং PCB বেল্ট পরিবাহক পরিদর্শন পরীক্ষা 220V 50Hz
পিসিবি ডুয়াল ট্র্যাক লিঙ্কিং কনভেয়র, এসএমটি ডাবল ট্র্যাক কনভেয়র
এর স্পেসিফিকেশনএসএমটি ডাবল ট্র্যাক পরিবাহক
1. বৈশিষ্ট্য
এই পণ্যটি ইস্পাত প্লেট উপাদান দিয়ে তৈরি এবং শীট ধাতু দ্বারা ঝালাই করা হয়, পৃষ্ঠটি ইলেক্ট্রোস্ট্যাটিকভাবে স্প্রে করা হয় এবং বেক করা হয় এবং রঙটি কম্পিউটার সাদা।
এটি ব্যাপকভাবে PCB বোর্ড ট্রান্সমিশন, পরিদর্শন, পরীক্ষা, বাফার সংযোগ এবং উত্পাদন লাইনের অন্যান্য ফাংশনে ব্যবহৃত হয়।
দুটি ডিভাইসের মধ্যে সংযোগ এবং বাফার করার জন্য এটির একটি প্রধান ডিভাইস রয়েছে
এটি পৃথকভাবে দুটি ডিভাইস সংযোগ করতে পারে, এছাড়াও বিভাগ বা গোষ্ঠীতে ব্যবহার করা যেতে পারে, এবং এটি প্রযুক্তিগত পরামিতিগুলিতে নির্দিষ্টকরণের PCB বোর্ডগুলিও প্রক্রিয়া করতে পারে।
2. প্রযুক্তিগত পরামিতি
(1) রেলের দৈর্ঘ্য: 600MM (গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে)
(2) রেল প্রস্থ পরিসীমা: 50MM---350MM
(3) মাটি থেকে বেল্ট পৃষ্ঠের উচ্চতা: 900mm±50mm
(4) গাইড রেল ফিক্সিং সাইড: সামনে এবং পিছনে ফিক্সিং ঐচ্ছিক
(5) PCB সংক্রমণ দিক: বাম-ডান ডান-বাম, ঐচ্ছিক
(6) খাওয়ানোর গতি: 0M/মিনিট---4M/মিনিট, নিয়মিত
(7) গাইড রেলের উভয় প্রান্তে দৈর্ঘ্য প্রসারিত করা (100 মিমি)
(8) ওয়ার্কিং পাওয়ার সাপ্লাই: 220V, 50Hz
(9) পাওয়ার খরচ: প্রায় 15W
(10) সরঞ্জামের আনুমানিক ওজন: 65 কেজি
(11) চেহারা আকার: 600MM*700MM*900MM±50MM
তিন, প্রধান ফাংশন
ডকিং স্টেশনে SMEMA সিগন্যাল ইন্টারফেস রয়েছে।
এটি উপরের এবং নীচের ডিভাইসের সাথে সংযুক্ত করা যেতে পারে।যখন ডকিং স্টেশনে কোন বোর্ড থাকবে না, তখন এটি সামনের ডিভাইসটিকে একটি বোর্ড-প্রয়োজনীয় সংকেত দেবে।যখন বোর্ড সামনের আলো সেন্সিং অবস্থানে বা প্রান্তে পৌঁছায়, এবং পিছনের ডিভাইসটি সাময়িকভাবে না হয় যখন একটি বোর্ডের প্রয়োজন হয়, তখন বেল্টটি চলা বন্ধ করে দেয় এবং উভয়ই ফটোইলেকট্রিক সেন্সর দিয়ে সজ্জিত থাকে।এই সময়ে, পিছনের ডিভাইসে একটি বোর্ড সংকেত দেওয়া হয়, এবং যখন পিছনের ডিভাইসটির একটি বোর্ডের প্রয়োজন হয়, তখন ডকিং স্টেশনের বেল্টটি আবার চলতে শুরু করে এবং বোর্ডটি পিছনের ডিভাইসে সরবরাহ করা হয়।যদি পিছনের ডিভাইসটির সাময়িকভাবে একটি বোর্ডের প্রয়োজন না হয়, তাহলে PCB বোর্ড ডকিং স্টেশনে অপেক্ষা করছে।পার্কিং স্পেসে একটি বোর্ড থাকলে, সামনের প্রান্তের সরঞ্জামগুলি কাজ স্থগিত করার জন্য নিয়ন্ত্রিত হবে এবং ডকিং স্টেশনে একটি খালি জায়গা থাকলে সামনের প্রান্তের সরঞ্জামগুলি স্বয়ংক্রিয়ভাবে সক্রিয় হতে পারে।
চতুর্থ, ট্রান্সমিশন নীতি
(1) ডকিং স্টেশনের পরিবাহক বেল্টটি একটি অ্যান্টি-স্ট্যাটিক প্রশস্ত বৃত্তাকার বেল্ট।গাইড রেলের উভয় পাশের বেল্টগুলি একটি ট্রান্সমিশন স্প্রোকেটের মাধ্যমে একই 15W সামঞ্জস্যযোগ্য গতির মোটর দ্বারা চালিত হয়।মোটর শুরু এবং বন্ধ উপরের এবং নিম্ন সরঞ্জাম সরবরাহ এবং চাহিদা বোর্ড দ্বারা সংকেত হয়.কন্ট্রোল, প্রথম, মাঝামাঝি এবং শেষ সমস্ত ফটোইলেকট্রিক সেন্সর দিয়ে সজ্জিত, যা গাইড রেলে একটি PCB বোর্ড আছে কিনা তা বুঝতে পারে।
(2) গাইড রেল একটি নির্দিষ্ট গাইড রেল এবং একটি চলমান গাইড রেলে বিভক্ত।চলমান গাইড রেলের প্রস্থ দুটি ইন্টারলকিং স্লাইডিং রড দ্বারা সামঞ্জস্য করা হয়।
পাঁচ, মেশিনের বৈশিষ্ট্য
(1) গ্রাহকের প্রয়োজনীয়তা অনুযায়ী নিয়ন্ত্রণ বোর্ড বা পিএলসি প্রোগ্রাম দ্বারা নিয়ন্ত্রিত;
(2) ফোটোইলেকট্রিক সেন্সরগুলি মাথার, মাঝখানে এবং লেজের উভয় প্রান্তে ইনস্টল করা আছে;
(3) IO সংকেত ইন্টারফেস সহ;
(4) গাইড রেল 50MM---350MM সমন্বয় করা যেতে পারে;
(5) খাওয়ানোর গতি সংক্রমণ দ্বারা সামঞ্জস্য করা যেতে পারে;
(6) মাটি থেকে বেল্টের উচ্চতা সামঞ্জস্যযোগ্য;
(7) ইস্পাত ফ্রেমের কাঠামো শক্ত এবং টেকসই, এবং যান্ত্রিকভাবে উপরের এবং নীচের সরঞ্জাম সংযোগকারী প্লেটের সাথে সংযুক্ত করা যেতে পারে;
(8) আলো সেন্সর অবস্থান সরানোর মাধ্যমে স্টপ অবস্থানটি ইচ্ছামত সেট করা যেতে পারে।
