180 ডিগ্রি পিসিবি হ্যান্ডলিং সরঞ্জাম AC 220V 60HZ PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক
180 ডিগ্রী PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক-CNSMT
PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক

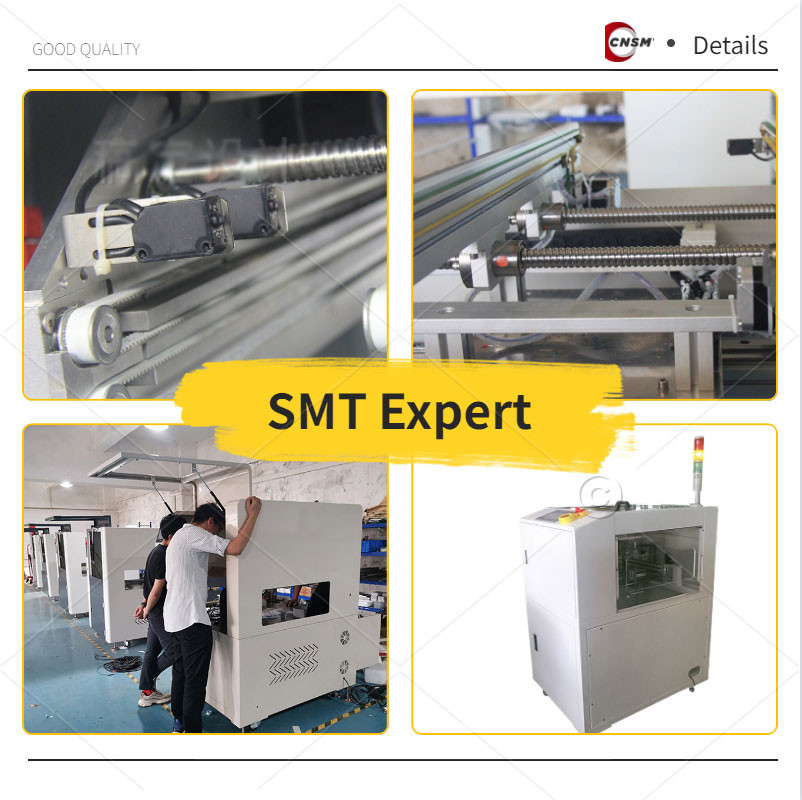

পণ্যের বর্ণনা
※ রক্ষণাবেক্ষণের সময় মেশিনের হার্ডওয়্যার পরিচালনার সুবিধার্থে শীর্ষ নিরাপত্তা কভারটি খোলা যেতে পারে
※ স্মার্ট টাচ স্ক্রিন ফাংশন নিয়ন্ত্রণ ইন্টারফেস ব্যবহার করা সহজ
※ পিসিবি বোর্ড স্লাইড করবে না তা নিশ্চিত করতে নিয়ন্ত্রণযোগ্য কোণার গতি
※ স্থিতিশীল এবং সুষম প্রস্থ সমন্বয় ডিভাইস (হাত নিয়ন্ত্রণ স্ক্রু সমন্বয়)
※ ছোট মেশিনের পদচিহ্ন
※ সামঞ্জস্যপূর্ণ SMEMA ইন্টারফেস
স্পেসিফিকেশন
| বর্ণনা | পিসিবি বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক দ্বি-পার্শ্বযুক্ত প্রক্রিয়াকরণের প্রয়োজন মেটাতে পিসিবি বোর্ড ফ্লিপ করতে ব্যবহৃত হয় |
| চক্রাকারে | প্রায় 15 সেকেন্ড |
| পাওয়ার সাপ্লাই | 110-220-230V AC (ব্যবহারকারী নির্দিষ্ট), একক ফেজ |
| বৈদ্যুতিক লোড | সর্বোচ্চ 180 VA |
| বায়ু চাপ | 0.45-0.6Mpa |
| বায়ু প্রবাহের পরিমাণ | 30 লিটার/মিনিট পর্যন্ত |
| ট্রান্সমিশন উচ্চতা | 900±20mm (বা ব্যবহারকারী নির্দিষ্ট) |
| ট্রান্সমিশন দিক | বাম→ডান বা ডান→বাম (ঐচ্ছিক) |
মডেল:
| মডেল | CNSMT-CV300 | CNSMT-CV350 | CNSMT-CV460 |
| PCB SIZE(L×W)～(L×W) | (50x50)～(450x300) | (50x50)～(450x350) | (50x50)～(450x460) |
| মাত্রা (L×W×H) | 520x520x900 | 570*570*900 | 650*650*900 |
| ওজন | প্রায় 110 কেজি | 130 কেজি | 160 কেজি |
কাজ নীতি
পিসিবি বোর্ড স্বয়ংক্রিয় বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক ইলেকট্রনিক পণ্যের এসএমটি লাইন বডিতে ব্যবহৃত হয়।পিসিবি বোর্ড টার্নিং মেশিন ট্র্যাকে প্রবাহিত হয়, এবং ট্র্যাকটি 180 টার্নিং সঞ্চালন করে, A পাশের PCB বোর্ড প্রবেশ করে এবং B পাশের PCB বোর্ডটি প্রস্থান করে।সামগ্রিক ফ্রেমটি সঠিক প্রোফাইলের সাথে মেলে, পৃষ্ঠের চেহারাটি 1.5 মিমি শীট মেটাল, ফ্লিপ ড্রাইভটি একটি স্টেপার মোটর + বেল্ট দ্বারা চালিত হয়, যান্ত্রিক সীমা সহ;ট্র্যাক কনভেয়িং ড্রাইভ একটি 15W AC মোটর + চেইন দ্বারা চালিত হয়
পটভূমি কৌশল:
PCB সার্কিট বোর্ড, মুদ্রিত সার্কিট বোর্ড নামেও পরিচিত, ইলেকট্রনিক উপাদানগুলির জন্য বৈদ্যুতিক সংযোগ প্রদানকারী।এর ডিজাইন মূলত লেআউট ডিজাইন।
সার্কিট বোর্ড ব্যবহার করার প্রধান সুবিধা হ'ল তারের এবং সমাবেশের ত্রুটিগুলি ব্যাপকভাবে হ্রাস করা এবং অটোমেশনের স্তর এবং উত্পাদন শ্রমের হার উন্নত করা।
PCB বোর্ডের ক্রমবর্ধমান একীকরণের কারণে, উত্পাদন প্রক্রিয়ার জন্য প্রয়োজন যে PCB বোর্ডের সামনের এবং পিছনের উভয় দিকেই প্রক্রিয়াকরণ এবং উত্পাদন করা আবশ্যক।
বিদ্যমান ম্যানুয়াল ফ্লিপগুলির বেশিরভাগই ব্যবহৃত হয়।কিছু কারখানায় ব্যবহৃত ফ্লিপিং সরঞ্জামগুলির জটিল কাঠামো এবং উচ্চ সংগ্রহের খরচ রয়েছে।
প্যাকিং এবং ডেলিভারি
সার্টিফিকেশন
কোম্পানির তথ্য
সিএনএসএমটি হল চীনে 10 বছরের বেশি অভিজ্ঞতা সহ এসএমটি মেশিন এবং সমাধানের জন্য নেতৃস্থানীয় প্রস্তুতকারক এবং সরবরাহকারী।এবং আমরা এসএমটি ব্যবসায়ীদের জন্য OEM এবং ODMও করতে পারি, আমাদের কাছে এসএমটি ক্ষেত্রের বিশাল উত্স রয়েছে, এমনকি আপনার ব্যবহৃত বা নতুন এসএমটি সরঞ্জাম বা অন্যান্য অংশের প্রয়োজন, আমরা আপনাকে সেরা মানের এবং প্রতিযোগিতামূলক খরচের মেশিন পেতে সহায়তা করতে পারি।
আমরা তোমার জন্য কি করতে পারি:
※ আমাদের নিজস্ব কারখানায় এসএমটি সরঞ্জাম এবং ডিভাইস রয়েছে
※ আমাদের উত্পাদন মেশিনের জন্য একটি পেশাদার প্রযুক্তিবিদ প্রকৌশলী দল আছে
※ আমরা আপনার প্রয়োজনীয়তা অনুযায়ী আপনার জন্য SMT মেশিনের বিভিন্ন কাস্টমাইজ করতে পারি
※ আমরা সারা বিশ্ব জুড়ে ব্যবহৃত এবং নতুন SMT সরঞ্জাম ক্রয় এবং বিক্রি করি
※ আমরা আপনাকে SMT ফুল লাইন মেশিন প্রদান করি এবং বিশ্বব্যাপী রপ্তানি করি
※ আপনার জন্য সবচেয়ে নির্ভরযোগ্য চীনা অংশীদার হয়ে উঠছে।
FAQ
প্রশ্নঃ কি আপনাকে চীনের সেরা কোম্পানি করে তোলে?
উত্তর: আমরা ইতিমধ্যে 10 বছরেরও বেশি সময় ধরে ব্যবসার SMT লাইনে রয়েছি, আমাদের শিল্পে একটি দৃঢ় অভিজ্ঞতা প্রদান করে।
প্রশ্নঃ আপনি কি আমাদের পছন্দের অ্যাপ্লিকেশন অনুযায়ী আমার অর্ডার কাস্টমাইজ করতে পারবেন?
উত্তর: হ্যা অবশ্যই!আমরা আমাদের গ্রাহকদের জন্য অর্ডার কাস্টমাইজ করতে পারেন.আমাদের শুধু আপনাকে আপনার প্রয়োজনীয়তা বা পছন্দের আবেদন ইমেলের মাধ্যমে পাঠাতে হবে।প্রাপ্তি থেকে 24-48 ঘন্টার মধ্যে আমরা আপনার জন্য যে সেরা সমাধানটি নিয়ে এসেছি তার সাথে আমরা আপনাকে উত্তর দেব।
প্রশ্নঃ পিসিবি ইনভার্টার কনভেয়ারের প্রধান সুবিধা কী?
উত্তর: একটি PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক এর প্রধান সুবিধা হল যে আপনার একটি সম্পূর্ণ স্বয়ংক্রিয় SMT সমাবেশ থাকবে যা আপনার PCB গুলিকে ম্যানুয়াল পরিচালনার প্রয়োজন ছাড়াই ফ্লিপ করতে পারে।মানুষের ভুলের কারণে ক্ষতি রোধ করার জন্য এটি প্রয়োজন।
প্রশ্নঃ পিসিবি বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক ব্যবহার করা কি সহজ?
উত্তর: হ্যাঁ, এটা.আসলে, আমাদের বেশিরভাগ মেশিন একটি ইংরেজি ম্যানুয়াল সহ আসে যা আপনাকে ফাংশন এবং প্রক্রিয়াগুলির পরিপ্রেক্ষিতে মেশিনটিকে আরও বুঝতে সাহায্য করবে।মেশিন ইনস্টল করা এবং শুরু করাও সহজ।আরও তথ্যের প্রয়োজন হলে, অনুগ্রহ করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না যাতে আমরা আপনাকে সহায়তা করতে পারি
প্রশ্নঃ আন্তর্জাতিক আদেশের জন্য আপনার নেতৃত্বের সময় কি?
উত্তর: আন্তর্জাতিক বা স্থানীয় সব অর্ডারের জন্য আমাদের স্বাভাবিক লিড টাইম প্রক্রিয়াকরণের জন্য 3 কার্যদিবস এবং ট্রানজিট সময়ের জন্য 10 কার্যদিবস।দয়া করে মনে রাখবেন যে দিনের প্রকৃত সংখ্যা এখনও আপনার সঠিক অবস্থানের উপর নির্ভর করবে।অনুগ্রহ করে আমাদের আপনার সঠিক অবস্থান জানান যাতে আমরা আপনাকে আপনার অর্ডারের লিড টাইমের জন্য আরও সুনির্দিষ্ট সংখ্যা দিতে পারি।
প্রশ্নঃ আপনি প্যাকেজিং জন্য কি ব্যবহার করেন?
উত্তর: সাধারণত, আমরা আপনার অর্ডার প্যাক করার জন্য একটি শক্তিশালী বাক্স ব্যবহার করি।কিন্তু যদি মেশিনের আরও সুরক্ষার প্রয়োজন হয়, আমরা কাঠের ক্রেট যুক্ত করব।এছাড়াও আপনি আমাদের আপনার পছন্দের প্যাকেজিং জানাতে পারেন।
প্রশ্নঃ কাস্টমাইজড মেশিনের জন্য আপনার কি ডাউন পেমেন্ট লাগবে?
উত্তর: হ্যাঁ.কাস্টমাইজড মেশিনের জন্য, আমাদের 70% ডাউন পেমেন্ট প্রয়োজন হবে।একবার মেশিনটি চালানের জন্য প্রস্তুত হলে 30% দিতে হবে।
আমাদের সেবা
1, SMT পূর্ণ লাইন সমাধান
2, SMT পেরিফেরাল সরঞ্জাম প্রস্তুতকারক
3, SMT ফিডার, smt অগ্রভাগ, smt ফিডার ক্রমাঙ্কন, PCB ট্রলি, ফিডার ট্রলি, PCB স্ট্রোরেজ, SMT squeegee প্রস্তুতকারক
4,ব্যবহৃত এবং নতুন ইয়ামাহা জুকি ফুজি প্যানাসোনিক স্যামসাং এবং রিফ্লো ওভেন প্রিন্টার কিনুন এবং বিক্রি করুন
৫,
সিএনএসএমটি এখানে চীনে সমস্ত পিসিবি মেশিনের একজন নেতা এবং বিশ্বস্ত সরবরাহকারী।আমাদের সমস্ত আন্তর্জাতিক ক্লায়েন্টদের কাছ থেকে আমাদের একটি উচ্চ সন্তুষ্টির হার রয়েছে কারণ আমরা আপনার সমস্ত SMT চাহিদার জন্য শুধুমাত্র উচ্চ মানের পণ্য সরবরাহ করতে নিবেদিত।
আমাদের কাছে সমস্ত SMT মেশিনের একটি বড় স্টক রয়েছে এবং আমাদের কাছে সবচেয়ে দ্রুত বিক্রি হওয়া PCB মেশিনগুলির মধ্যে একটি হল PCB ইনভার্টার কনভেয়র৷আপনি যদি একটি ভাল মানের PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক খুঁজছেন, আর তাকান না, কারণ আমাদের কাছে এটি সরবরাহের জন্য প্রস্তুত রয়েছে।আপনি কি অর্ডার করতে হবে তা নিশ্চিত না হলে, আমাদের আপনাকে সাহায্য করার অনুমতি দিন!
কেন সিএনএসএমটি বেছে নিন?
এই কারণে আপনার শুধুমাত্র CNSMT বিশ্বাস করা উচিত।আপনার সমস্ত SMT চাহিদার জন্য সবচেয়ে কার্যকর এবং সবচেয়ে সাশ্রয়ী মূল্যের সমাধান খুঁজে পেতে আমরা এখানে আছি।
আপনি যদি একটি PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক খুঁজছেন, নীচের বিবরণ দেখুন.
একটি PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক কি?
একটি PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক বা PCB ফ্লিপ পরিবাহক নামেও পরিচিত, আপনি যা ব্যবহার করেন যদি আপনি PCB-গুলিকে প্রক্রিয়াকরণের জন্য উভয় পাশে ফ্লিপ করার সময় ম্যানুয়াল হ্যান্ডলিংয়ের প্রয়োজনীয়তা দূর করতে চান।
আপনি যদি প্রক্রিয়া চলাকালীন ক্ষতি এবং দূষণের ঝুঁকি এড়াতে চান তবে ম্যানুয়াল হ্যান্ডলিং বাদ দেওয়া প্রয়োজন।PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক অনেক ফর্ম এবং বৈশিষ্ট্য আসে.তবে বেশিরভাগ ক্ষেত্রে, এর সাধারণ লক্ষ্য হল এটি প্রক্রিয়া করার জন্য বোর্ডটিকে একদিকে ফ্লিপ করতে সক্ষম হওয়া এবং তারপরে এটি অন্য দিকে করা।এই প্রক্রিয়াটি মানুষের হস্তক্ষেপের প্রয়োজন ছাড়াই স্বয়ংক্রিয়।
অটোমেশন হল উচ্চ উৎপাদনশীলতার চাবিকাঠি
আমরা সবাই জানি যে অটোমেশন একটি এসএমটি লাইন অফ অ্যাসেম্বলিতে অনেক সুবিধা নিয়ে আসছে।SMT ফ্যাক্টরি/কোম্পানি যদি তারা চায় তাহলে এটি বিবেচনা করা উচিত:
একটি PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক বৈশিষ্ট্য
উল্লিখিত হিসাবে, একটি PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক বিভিন্ন মডেল, বৈশিষ্ট্য, এবং কার্যকারিতা আসে।কিন্তু শুধুমাত্র কয়েকটি সাধারণ বৈশিষ্ট্যের নাম দেওয়ার জন্য আপনি বেশিরভাগ PCB বৈদ্যুতিন সংকেতের মেরু বদল কনভেয়রগুলিতে পাবেন, নীচের তথ্য দেখুন:
প্রযুক্তিগত উপলব্ধি উপাদান:
এর উপর ভিত্তি করে, ইউটিলিটি মডেলটি একটি PCB বোর্ড ফ্লিপিং/ইনভার্টার কনভেয়র মেশিন সরবরাহ করে যা স্বয়ংক্রিয়ভাবে PCB বোর্ডকে ফ্লিপ করতে পারে এবং একটি সাধারণ কাঠামো এবং কম খরচে রয়েছে।
ইউটিলিটি মডেলের উদ্দেশ্য অর্জনের জন্য, ইউটিলিটি মডেল নিম্নলিখিত প্রযুক্তিগত সমাধানগুলি গ্রহণ করে:
একটি পিসিবি বোর্ড টার্নিং মেশিন, যার মধ্যে রয়েছে:
ফ্রেমের একটি প্রথম প্রান্ত এবং একটি দ্বিতীয় প্রান্ত রয়েছে;
রোলার সেটটি প্রথম প্রান্তের কাছাকাছি ফ্রেমে সাজানো হয়;
কনভেয়িং মেকানিজম ফ্রেমে সাজানো হয়;কনভেয়িং মেকানিজমের মধ্যে রয়েছে একটি প্রথম ঘূর্ণায়মান শ্যাফট, একটি দ্বিতীয় ঘূর্ণায়মান শ্যাফ্ট, একটি প্রথম মোটর এবং পারস্পরিক ব্যবধানে পরিবাহক বেল্টের বহুত্ব।
প্রথম ঘূর্ণায়মান খাদটি প্রথম প্রান্তের অবস্থানের কাছাকাছি ফ্রেমে অবস্থিত, দ্বিতীয় ঘূর্ণায়মান শ্যাফ্টটি দ্বিতীয় প্রান্তের কাছাকাছি ফ্রেমে অবস্থিত এবং বেশ কয়েকটি পরিবাহক বেল্ট প্রথম ঘূর্ণায়মান শ্যাফ্ট এবং দ্বিতীয় ঘূর্ণায়মান শ্যাফ্ট দ্বারা চালিত হয়। ;
ফ্লিপিং প্রক্রিয়া ফ্রেমে সাজানো হয়;ফ্লিপিং মেকানিজমের মধ্যে রয়েছে একটি ঘূর্ণায়মান শ্যাফট, একটি প্রথম ক্ল্যাম্পিং স্ট্রিপ গ্রুপ, একটি দ্বিতীয় ক্ল্যাম্পিং স্ট্রিপ গ্রুপ, একটি তৃতীয় ক্ল্যাম্পিং স্ট্রিপ গ্রুপ, একটি চতুর্থ ক্ল্যাম্পিং স্ট্রিপ গ্রুপ এবং একটি সেন্সর এবং ঘূর্ণন শ্যাফ্ট ফ্রেমের মাঝখানে অবস্থিত, প্রথমটি ক্ল্যাম্পিং স্ট্রিপ গ্রুপ এবং দ্বিতীয় ক্ল্যাম্পিং স্ট্রিপ গ্রুপ, তৃতীয় ক্ল্যাম্পিং স্ট্রিপ গ্রুপ এবং চতুর্থ ক্ল্যাম্পিং স্ট্রিপ গ্রুপ যথাক্রমে ঘূর্ণায়মান শ্যাফ্টের উভয় পাশে অবস্থিত এবং ঘূর্ণায়মান শ্যাফ্টের সাথে সংযুক্ত।
একটি ক্লিপ বার গ্রুপ এবং একটি তৃতীয় ক্লিপ বার গ্রুপ ঘূর্ণায়মান শ্যাফ্টের একই পাশে অবস্থিত এবং দ্বিতীয় ক্লিপ বার গ্রুপ এবং চতুর্থ ক্লিপ বার গ্রুপ ঘূর্ণায়মান শ্যাফটের একই পাশে অবস্থিত।
কিছু মূর্তিতে, প্রথম ক্ল্যাম্পিং স্ট্রিপ গ্রুপের মধ্যে ব্যবধানে সাজানো প্রথম ক্ল্যাম্পিং স্ট্রিপগুলির বহুত্ব অন্তর্ভুক্ত থাকে, এবং তৃতীয় ক্ল্যাম্পিং স্ট্রিপ গ্রুপে বিরতিতে সাজানো তৃতীয় ক্ল্যাম্পিং স্ট্রিপগুলির বহুত্ব অন্তর্ভুক্ত থাকে এবং প্রতিটি প্রথম ক্ল্যাম্পিং স্ট্রিপ প্রথম ক্ল্যাম্পিং স্ট্রিপের সাথে মিলে যায়। .তিনটি ক্ল্যাম্পিং বার,
প্রথম ক্ল্যাম্পিং বার এবং তৃতীয় ক্ল্যাম্পিং বারটির 15-40 ডিগ্রি কোণ রয়েছে;দ্বিতীয় ক্ল্যাম্পিং বার গ্রুপ এবং চতুর্থ ক্ল্যাম্পিং বার গ্রুপ ঘূর্ণায়মান শ্যাফটের একই পাশে অবস্থিত,
দ্বিতীয় ক্লিপ বার গ্রুপের মধ্যে রয়েছে বিরতিতে সাজানো দ্বিতীয় ক্লিপ বারগুলির বহুত্ব, এবং চতুর্থ ক্লিপ বার গ্রুপে চতুর্থ ক্লিপ বারগুলির বহুত্ব অন্তর্ভুক্ত রয়েছে যা বিরতিতে সাজানো হয়েছে, এবং প্রতিটি দ্বিতীয় ক্লিপ বার চতুর্থ ক্লিপ বারের সাথে মিলে যায়।স্ট্রিপ এবং চতুর্থ ক্ল্যাম্পিং স্ট্রিপের মধ্যে 15-40 ডিগ্রি কোণ রয়েছে;তৃতীয় ক্ল্যাম্পিং স্ট্রিপ এবং চতুর্থ ক্ল্যাম্পিং স্ট্রিপ দুটি সংলগ্ন পরিবাহক বেল্টের মধ্যে অবস্থিত এবং কনভেয়র বেল্টের চেয়ে নীচে অবস্থিত;
কনভেয়ার বেল্টের পাশে সেন্সরটি সাজানো হয়েছে।
কিছু মূর্তিতে, ট্রান্সফার মেকানিজমের দুটি সেট থাকে এবং ফ্ল্যাপ মেকানিজমের ঘূর্ণায়মান শ্যাফ্ট স্থানান্তর প্রক্রিয়ার দুটি সেটের মধ্যে অবস্থিত।
কিছু মূর্তিতে, প্রতিটি ট্রান্সমিশন প্রক্রিয়াতে কমপক্ষে দুটি সেন্সর সরবরাহ করা হয়।
কিছু মূর্তিতে, কনভেয়র বেল্ট এবং রোলার সেটের মধ্যে দূরত্ব একটি PCB বোর্ডের ক্ষুদ্রতম পাশের আকারের চেয়ে কম।
কিছু মূর্তিতে, প্রথম ক্লিপ বার এবং তৃতীয় ক্লিপ বার এবং দ্বিতীয় ক্লিপ বার এবং চতুর্থ ক্লিপ বারের মধ্যে 25 ডিগ্রি কোণ রয়েছে।
ইউটিলিটি মডেলের পিসিবি বোর্ড টার্নিং মেশিনে একটি রোলার গ্রুপ, একটি কনভেয়িং মেকানিজম এবং ফ্রেমে প্লেট টার্নিং মেকানিজম দেওয়া আছে।
রোলার গ্রুপ পিসিবি বোর্ডকে কনভেয়িং মেকানিজম পাঠায় এবং কনভেয়িং মেকানিজম পিসিবি বোর্ডকে প্লেট টার্নিং মেকানিজম পাঠায়।দুটি ক্ল্যাম্পিং স্ট্রিপের মধ্যে, ফ্লিপিং প্রক্রিয়াটি পিসিবি বোর্ডটিকে অন্য দিকে ফ্লিপ করার জন্য কাজ করে, যার ফলে পিসিবি-র অন্য দিকে প্রক্রিয়াকরণ হয়;
ফ্লিপিং মেকানিজম একটি ঘূর্ণায়মান শ্যাফ্ট এবং বেশ কয়েকটি ক্ল্যাম্পিং স্ট্রিপ সেট আপ এবং ডাউন দ্বারা গঠিত এবং এর গঠন সহজ এবং ব্যয়বহুল কম।
অঙ্কন বর্ণনা
চিত্র 1 হল বর্তমান উদ্ভাবনের একটি পছন্দের মূর্তি অনুসারে একটি PCB বোর্ড ফ্লিপিং মেশিনের সামগ্রিক কাঠামোর একটি পরিকল্পিত চিত্র;
2 হল FIG-এ বর্ণিত PCB ফ্লিপিং মেশিনের ফ্লিপিং মেকানিজমের কাঠামোর একটি পরিকল্পিত চিত্র।1;
ডুমুর3 হল চিত্রে বর্ণিত PCB বোর্ড টার্নিং মেশিনের কাঠামোর একটি পরিকল্পিত শীর্ষ দৃশ্য।1.
বিস্তারিত উপায়
বর্তমান ইউটিলিটি মডেলটি বোঝার সুবিধার্থে, বর্তমান ইউটিলিটি মডেলটি প্রাসঙ্গিক অঙ্কনের রেফারেন্স সহ আরও ব্যাপকভাবে বর্ণনা করা হবে।বর্তমান উদ্ভাবনের পছন্দের মূর্তিগুলি অঙ্কনে দেখানো হয়েছে।যাইহোক, বর্তমান উদ্ভাবনটি বিভিন্ন আকারে প্রয়োগ করা যেতে পারে এবং এখানে বর্ণিত মূর্তিতে সীমাবদ্ধ নয়।
বিপরীতে, এই মূর্তিগুলি প্রদানের উদ্দেশ্য হল বর্তমান ইউটিলিটি মডেলের প্রকাশকে আরও পুঙ্খানুপুঙ্খ এবং ব্যাপকভাবে বোঝানো।
এটি লক্ষ করা উচিত যে যখন একটি উপাদানকে অন্য একটি উপাদানের সাথে "স্থির" হিসাবে উল্লেখ করা হয়, তখন এটি সরাসরি অন্য উপাদানে থাকতে পারে বা একটি কেন্দ্রীয় উপাদানও উপস্থিত থাকতে পারে।যখন একটি উপাদান অন্য উপাদানের সাথে "সংযুক্ত" বলে মনে করা হয়, তখন এটি সরাসরি অন্য উপাদানের সাথে সংযুক্ত হতে পারে বা একটি মধ্যবর্তী উপাদান একই সময়ে উপস্থিত থাকতে পারে।
অন্যথায় সংজ্ঞায়িত না হলে, এখানে ব্যবহৃত সমস্ত প্রযুক্তিগত এবং বৈজ্ঞানিক শব্দের একই অর্থ রয়েছে যা বর্তমান ইউটিলিটি মডেলের প্রযুক্তিগত ক্ষেত্রে দক্ষ ব্যক্তিরা সাধারণত বোঝেন।এখানে বর্তমান ইউটিলিটি মডেলের বর্ণনায় ব্যবহৃত পরিভাষা শুধুমাত্র নির্দিষ্ট মূর্ত বর্ণনার উদ্দেশ্যে, এবং বর্তমান ইউটিলিটি মডেলকে সীমাবদ্ধ করার উদ্দেশ্যে নয়।
অনুগ্রহ করে FIGS পড়ুন।1 থেকে 3, পিসিবি বোর্ড ফ্লিপিং মেশিন 100 বর্তমান উদ্ভাবন পিসিবি বোর্ড ফ্লিপ করে।ফ্লিপিং মেশিন 100-এ একটি ফ্রেম 10, একটি রোলার সেট 20, একটি স্থানান্তর প্রক্রিয়া 30 এবং একটি ফ্লিপিং প্রক্রিয়া 40 অন্তর্ভুক্ত রয়েছে।
রোল সেট 20, ট্রান্সফার মেকানিজম 30 এবং ফ্লিপিং মেকানিজম 40 সবই ফ্রেম 10-এ অবস্থিত, এবং রোল সেট 20 ফ্লিপ সংযোগের জন্য ব্যবহৃত হয়।মেশিন 100 এবং অন্যান্য PCB বোর্ড প্রক্রিয়াকরণ সরঞ্জামের সাথে, স্থানান্তর প্রক্রিয়া 30 PCB বোর্ড স্থানান্তর করতে ব্যবহৃত হয়, এবং ফ্লিপিং প্রক্রিয়া 40 PCB বোর্ড ফ্লিপ করতে ব্যবহৃত হয়।
অনুগ্রহ করে FIG দেখুন।1, র্যাক 10-এর প্রথম প্রান্ত 11 এবং দ্বিতীয় প্রান্ত 12 রয়েছে। রোলার সেট 20 প্রথম প্রান্ত 11-এর কাছাকাছি ফ্রেমে 10-এ সাজানো হয় এবং সামনের সরঞ্জাম দ্বারা প্রক্রিয়াকৃত PCB বোর্ডকে কনভেয়িং মেকানিজমের কাছে পাঠাতে ব্যবহৃত হয়। 30. এই মূর্তিতে, রোলার সেট 20-এ বেশ কয়েকটি রোলার রয়েছে।
1 এবং 3, ট্রান্সমিশন মেকানিজম 30 ফ্রেম 10 এ সেট করা আছে এবং ফ্রেম 10 এর উপরের পৃষ্ঠ বরাবর চলে। কনভেয়িং মেকানিজম 30 এর মধ্যে একটি প্রথম ঘূর্ণায়মান শ্যাফ্ট 31, একটি দ্বিতীয় ঘূর্ণায়মান শ্যাফ্ট 32, একটি প্রথম মোটর (দেখানো হয়নি), এবং বেশ কয়েকটি পারস্পরিক ব্যবধানে পরিবাহক বেল্ট 33. প্রথম ঘূর্ণায়মান শ্যাফ্ট 31 ফ্রেমের 10-এ প্রথম প্রান্ত 11-এর কাছাকাছি অবস্থিত, এবং দ্বিতীয় ঘূর্ণায়মান শ্যাফ্ট 32 দ্বিতীয় প্রান্ত 12-এর কাছাকাছি ফ্রেমের 10-এ অবস্থিত, পরিবাহক বেল্ট 33 প্রথম ঘূর্ণায়মান শ্যাফ্ট 31 এবং দ্বিতীয় ঘূর্ণায়মান শ্যাফ্ট 32 এর চারপাশে ক্ষতবিক্ষত, এবং কনভেয়র বেল্ট 33 প্রথম ঘূর্ণায়মান শ্যাফ্ট 31 এবং দ্বিতীয় ঘূর্ণায়মান শ্যাফ্ট 32 দ্বারা চালিত হয়।
এই মূর্তিতে, কনভেয়র বেল্ট 33 এবং রোলার সেট 20 এর মধ্যে দূরত্ব একটি PCB বোর্ডের ক্ষুদ্রতম পাশের আকারের চেয়ে ছোট, যাতে রোলার সেট 20 দ্বারা পরিবহণের প্রক্রিয়া চলাকালীন PCB বোর্ডের পতন রোধ করা যায়। পরিবাহক বেল্টে 33.
1 এবং 2, টার্নিং মেকানিজম 40 ফ্রেম 10 এ সেট করা আছে, এবং ফ্রেম 10 এর মাঝখানে সাজানো একটি ঘূর্ণায়মান শ্যাফ্ট 41, একটি প্রথম ক্ল্যাম্পিং স্ট্রিপ গ্রুপ 42, একটি দ্বিতীয় ক্ল্যাম্পিং স্ট্রিপ গ্রুপ 43 এবং একটি প্রথম ক্ল্যাম্পিং স্ট্রিপ গ্রুপ অন্তর্ভুক্ত রয়েছে। 42 রোটেশন শ্যাফটের সাথে সংযুক্ত 41. তিনটি ক্ল্যাম্পিং বার গ্রুপ 44, চতুর্থ ক্ল্যাম্পিং বার গ্রুপ 45 এবং সেন্সর 46, প্রথম ক্ল্যাম্পিং বার গ্রুপ 42 এবং তৃতীয় ক্ল্যাম্পিং বার গ্রুপ 44 একে অপরের সাথে মিলে যায় এবং একই পাশে অবস্থিত খাদ 41 এর,
দ্বিতীয় ক্ল্যাম্পিং বার গ্রুপ 43 এবং চতুর্থ ক্লিপ স্ট্রিপ গ্রুপ 45 অনুরূপ এবং যথাক্রমে ঘূর্ণন শ্যাফ্ট 41 এর একই পাশে অবস্থিত।
প্রথম ক্ল্যাম্পিং বার গ্রুপ 42-এর মধ্যে রয়েছে ব্যবধানে সাজানো প্রথম ক্ল্যাম্পিং বার 421-এর বহুত্ব, তৃতীয় ক্ল্যাম্পিং বার গ্রুপ 44-এ অন্তর্বর্তী সময়ে সাজানো তৃতীয় ক্ল্যাম্পিং বার 441-এর বহুত্ব অন্তর্ভুক্ত, এবং প্রতিটি প্রথম ক্ল্যাম্পিং বার 421 তৃতীয় ক্ল্যাম্পিং বার 441-এর সাথে মিলে যায়। প্রথম ক্ল্যাম্পিং বার 421 এবং তৃতীয় ক্ল্যাম্পিং বার 441 এর মধ্যে 15-40 ডিগ্রি কোণ রয়েছে, যাতে প্রথম ক্ল্যাম্পিং বার 421 এবং তৃতীয় ক্ল্যাম্পিং বার 441-এর মধ্যে PCB বোর্ড ঢোকানো যেতে পারে।
এই মূর্তিতে, কোণ দ্বিতীয় ক্ল্যাম্পিং স্ট্রিপ গ্রুপ 43-এর মধ্যে রয়েছে ব্যবধানে সাজানো দ্বিতীয় ক্ল্যাম্পিং স্ট্রিপ 431 এর বহুত্ব, এবং চতুর্থ ক্ল্যাম্পিং স্ট্রিপ গ্রুপ 45-এর মধ্যে রয়েছে চতুর্থ ক্ল্যাম্পিং স্ট্রিপ 451 ব্যবধানে সাজানো, এবং প্রতিটি দ্বিতীয় ক্ল্যাম্পিং স্ট্রিপ 431 চতুর্থ ক্ল্যাম্পিং বার 451, দ্বিতীয় ক্ল্যাম্পিং বার 431 এবং চতুর্থ ক্ল্যাম্পিং বার 451 এর 15-40 ডিগ্রি কোণ রয়েছে, যাতে PCB বোর্ডটি দ্বিতীয় ক্ল্যাম্পিং বার 431 এবং চতুর্থ ক্ল্যাম্পিং বার 451-এর মধ্যে সন্নিবেশ করা যায়। এই মূর্তকরণ উদাহরণে, কোণটি 25 ডিগ্রি।
তৃতীয় ক্ল্যাম্পিং স্ট্রিপ 441 এবং চতুর্থ ক্ল্যাম্পিং স্ট্রিপ 451 উভয়ই দুটি সংলগ্ন কনভেয়র বেল্ট 33 এর মধ্যে অবস্থিত এবং অবস্থানটি পরিবাহক বেল্ট 33 এর চেয়ে কম।
কনভেয়র বেল্ট 33 স্বয়ংক্রিয়ভাবে প্রবেশ করে যখন PCB বোর্ডটি র্যাকের প্রথম প্রান্তে 11 তে স্থানান্তরিত হয় 10 প্রথম ক্ল্যাম্পিং বার 421 এবং তৃতীয় ক্ল্যাম্পিং বার 441-এর মধ্যে, র্যাকের সেন্সর 46 10 অনুধাবন করে যে PCB বোর্ড প্রথম ক্ল্যাম্পিংয়ে প্রবেশ করে বার 421 এবং তৃতীয় ক্ল্যাম্পিং বার 441, এবং প্রথম ক্ল্যাম্পিং বার চালানোর জন্য শ্যাফ্ট 41 এর ঘূর্ণন নিয়ন্ত্রণ করে।স্ট্রিপ 421 এবং তৃতীয় ক্ল্যাম্পিং স্ট্রিপ 441 রাক 10-এর দ্বিতীয় প্রান্ত 12-এ উল্টে দেওয়া হয় এবং সংশ্লিষ্ট অবস্থানে থামে।
PCB বোর্ড র্যাক 10-এর দ্বিতীয় প্রান্ত 12-এ কনভেয়র বেল্ট 33-এ পড়ে এবং পরিবহন করা অব্যাহত থাকে।এই সময়ে, দ্বিতীয় ক্ল্যাম্পিং স্ট্রিপ 431 এবং চতুর্থ ক্ল্যাম্পিং বার 451 র্যাক 10-এর প্রথম প্রান্ত 11-এ উল্টে দেওয়া হয়েছে, এবং পিসিবি বোর্ডগুলির পরবর্তী ব্যাচ দ্বিতীয় ক্ল্যাম্পিং বার 431 এবং চতুর্থ ক্ল্যাম্পিং বার 451-এর মধ্যে প্রবেশ করেছে, এবং উল্টে যেতে থাকে, যাতে পিসিবি বোর্ডের বাঁক অনুধাবন করা যায়।
এই মূর্তিতে, ট্রান্সমিশন মেকানিজম 30 এর দুটি গ্রুপ রয়েছে এবং প্লেট টার্নিং মেকানিজম 40 এর ঘূর্ণায়মান শ্যাফ্ট 41 ট্রান্সমিশন মেকানিজম 30 এর দুটি গ্রুপের মধ্যে অবস্থিত। প্রতিটি ট্রান্সমিশন মেকানিজম 30-এ কমপক্ষে দুটি সেন্সর 46 দেওয়া আছে। সেন্সর 46 প্লেট টার্নিং মেকানিজম 40 এর অপারেশনকে প্রভাবিত না করে PCB বোর্ডের সেন্সিং সহজতর করার জন্য ফ্রেম 10-এর কনভেয়র বেল্ট 33 এর পাশে সাজানো হয়েছে।
উপরে উল্লিখিত মূর্তিগুলি শুধুমাত্র বর্তমান ইউটিলিটি মডেলের বেশ কয়েকটি বাস্তবায়ন মোড প্রকাশ করে, এবং তাদের বিবরণ তুলনামূলকভাবে নির্দিষ্ট এবং বিস্তারিত, কিন্তু তাদের বর্তমান ইউটিলিটি মডেলের সুযোগের সীমাবদ্ধতা হিসাবে বোঝা উচিত নয়।এটি উল্লেখ করা উচিত যে শিল্পে সাধারণ দক্ষতার জন্য, ইউটিলিটি মডেলের ধারণা থেকে প্রস্থান না করে, বেশ কয়েকটি পরিবর্তন এবং উন্নতি করা যেতে পারে এবং এগুলি সমস্তই ইউটিলিটি মডেলের সুরক্ষা সুযোগের মধ্যে পড়ে।অতএব, ইউটিলিটি মডেল পেটেন্ট সুরক্ষার সুযোগ সংযুক্ত দাবির সাপেক্ষে হওয়া উচিত।
আমাদের PCB বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক সম্পর্কে আরও জানতে, অনুগ্রহ করে সরাসরি আমাদের সাথে যোগাযোগ করুন যাতে আমরা আপনার সমস্ত উদ্বেগের সাথে আপনাকে আরও সহায়তা করতে পারি।এই সময়ের মধ্যে, আপনি নীচের তথ্যগুলি পরীক্ষা করতে পারেন যা উত্তরগুলির সাথে আমাদের অতীতের গ্রাহকদের দ্বারা সর্বাধিক জিজ্ঞাসিত প্রশ্নগুলি দেখাবে৷
পিসিবি বৈদ্যুতিন সংকেতের মেরু বদল পরিবাহক জন্য আমরা আমাদের অতীত গ্রাহকদের কাছ থেকে প্রাপ্ত বিভিন্ন প্রশ্ন.আপনি যদি উপরের সঠিক তথ্যটি খুঁজে না পান তবে দয়া করে সরাসরি আমাদের সাথে যোগাযোগ করুন যাতে আমরা আপনার জন্য এটির উত্তর দিতে পারি।
এখানে CNSMT-এ, আমরা আপনাকে আশ্বস্ত করি যে আপনার SMT চাহিদার ক্ষেত্রে আপনি ভাল হাত।
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
