মডেল: NPM-D3
বোর্ডের আকার (মিমি)*1:
ডুয়াল লেন: L50×W50～L510×W300
একক লেন: L50×W50～L510×W590
বোর্ড পরিবর্তনের সময়:
ডুয়াল লেন: 0 সেকেন্ড*চক্রের সময় 3.6 সেকেন্ডের নিচে হলে 0 সেকেন্ড হতে পারে না।
একক লেন: 3.6 সেকেন্ড*শর্ট-টাইপ কনভেয়ার স্পেসিফিকেশন ব্যবহার করার সময়।
পাওয়ার সাপ্লাই: থ্রি-ফেজ AC200, 220, 380, 400, 420, 480V, 2.7kVA
এয়ার সাপ্লাই*2: 0.5MPa, 100L/মিনিট (ANR)
সরঞ্জামের মাত্রা (মিমি)2: W832×D2652×H14443*4
ওজন: 1680 কেজি (কেবলমাত্র প্রধান ইউনিট; ঐচ্ছিক উপাদানের উপর নির্ভর করে পরিবর্তিত হতে পারে)
প্লেসমেন্ট হেড অপশন:
হালকা 16-নজল হেড (2টি বাহু সহ) - উচ্চ উত্পাদন মোড চালু
বসানোর গতি: 84,000 CPH (0.043 সেকেন্ড/কম্পোনেন্ট)
IPC9850: 63,300 CPH*5
বসানো নির্ভুলতা (Cpk≧1): ±40μm/কম্পোনেন্ট
কম্পোনেন্ট সাইজ (মিমি): 0402 চিপ*7～L6×W6×T3
উপাদান সরবরাহ:
টেপ প্রস্থ: 8/56 মিমি
8 মিমি টেপ: সর্বাধিক 68 লেন (8 মিমি পাতলা একক রিল ফিডার এবং ডুয়াল রিল ফিডার, ছোট রিল সহ)
প্লেসমেন্ট হেড অপশন:
লাইটওয়েট 16-নজল হেড (2টি বাহু সহ) - উচ্চ উত্পাদন মোড বন্ধ
বসানোর গতি: 76,000 CPH (0.047 সেকেন্ড/কম্পোনেন্ট)
IPC9850: 57,800 CPH*5
বসানো সঠিকতা (Cpk≧1): ±30μm/কম্পোনেন্ট (±25μm/কম্পোনেন্ট*6)
কম্পোনেন্ট সাইজ (মিমি): 030 চিপ*7～L6×W6×T3
প্লেসমেন্ট হেড অপশন:
12-নজল হেড (2টি বাহু সহ)
বসানোর গতি: 69,000 CPH (0.052 সেকেন্ড/কম্পোনেন্ট)
IPC9850: 50,700 CPH*5
বসানো নির্ভুলতা (Cpk≧1): ±30μm/কম্পোনেন্ট
কম্পোনেন্ট সাইজ (মিমি): 0402 চিপ*7～L12×W12×T6.5
প্লেসমেন্ট হেড অপশন:
8-নজল হেড (2টি বাহু সহ)
বসানোর গতি: 43,000 CPH (0.084 সেকেন্ড/কম্পোনেন্ট)
বসানো নির্ভুলতা (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP 12mm নীচে
উপাদানের আকার (মিমি): 0603 চিপ～L100×W90×T28
স্টিক: সর্বোচ্চ।8 লেন, ট্রে: সর্বোচ্চ।20 (1 ট্রে ফিডার সহ)
প্লেসমেন্ট হেড অপশন:
2-নজল মাথা (2টি বাহু সহ)
বসানোর গতি: 11,000 CPH (0.327 সেকেন্ড/কম্পোনেন্ট)
IPC9850: 8,500 CPH (0.423 সেকেন্ড/QFP)
টেপ প্রস্থ: 8/56/72/88/104 মিমি

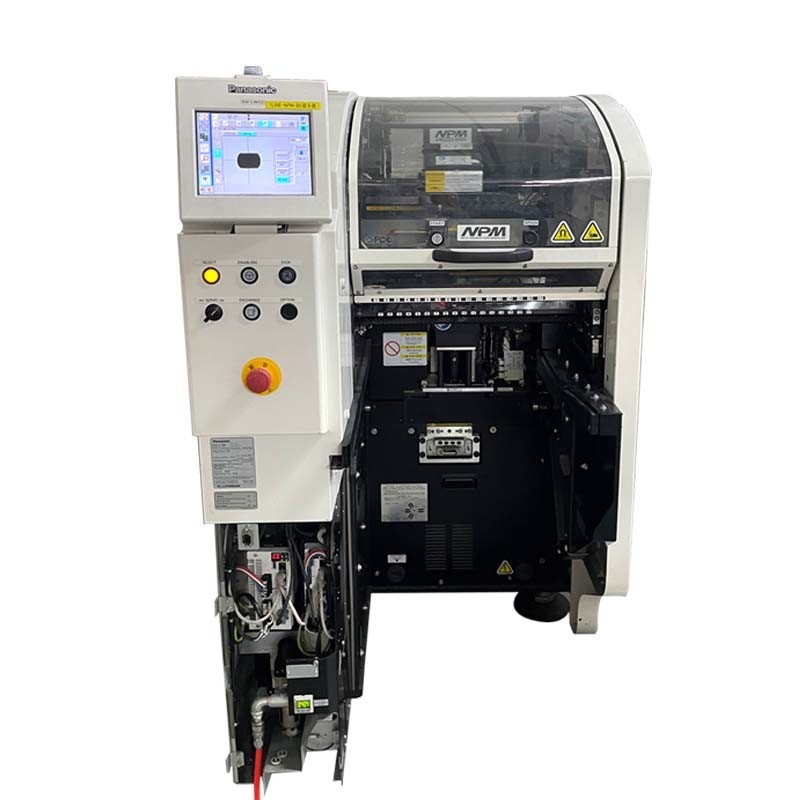

প্যানাসনিক NPM-D3 হাই-স্পিড মডিউল মাউন্টিং মেশিনের নিম্নলিখিত কর্মক্ষমতা বৈশিষ্ট্য রয়েছে:
ইউনিট এলাকা প্রতি উচ্চ উত্পাদনশীলতা: একটি ব্যাপক শারীরিক সমাবেশ উত্পাদন লাইনের মাধ্যমে, ইনস্টলেশন এবং পরিদর্শনের উচ্চ আউটপুট অর্জন, এবং উত্পাদন দক্ষতা উন্নত।
সিস্টেম নমনীয়তা: গ্রাহকরা স্বাধীনভাবে তাদের চাহিদা অনুযায়ী প্রকৃত উত্পাদন লাইন চয়ন করতে পারেন এবং প্লাগ এবং প্লে ফাংশনের মাধ্যমে অবাধে কাজের মাথার অবস্থান সেট করতে পারেন।
সিস্টেম ম্যানেজমেন্ট ফাংশন: সিস্টেম সফ্টওয়্যারের মাধ্যমে উত্পাদন লাইন, ওয়ার্কশপ এবং কারখানাগুলির সামগ্রিক ব্যবস্থাপনা বাস্তবায়ন করুন, যার মধ্যে পরিকল্পিত উত্পাদনের জন্য গতিশীল পর্যবেক্ষণ এবং সহায়তা সহ।
একাধিক মাউন্টিং বিকল্প: NPM-D3 হালকা ওজনের 16 অগ্রভাগ মাউন্টিং হেড, 12টি অগ্রভাগ মাউন্টিং হেড, 8টি অগ্রভাগ মাউন্টিং হেড এবং 2টি অগ্রভাগ মাউন্টিং হেড সহ আসে, যা আপনার প্রয়োজন অনুযায়ী নির্বাচন করা যেতে পারে।
ডুয়াল ট্র্যাক প্রিন্টিং ফাংশন: NPM-D3 ডুয়াল ট্র্যাক প্রিন্টিং সমর্থন করে এবং প্রিন্টিং ফ্রন্ট এন্ডে NPM-D3 ডুয়াল ট্র্যাক মডিউল মেশিনের সাথে সরাসরি সংযুক্ত থাকে।
সিস্টেম সফ্টওয়্যার বৈশিষ্ট্য: NPM-D3 মাউন্টিং হাইট কন্ট্রোল সিস্টেম, অপারেশন গাইডেন্স সিস্টেম, APC সিস্টেম, কম্পোনেন্ট ক্রমাঙ্কন বিকল্প, স্বয়ংক্রিয় মেশিন কাটার বিকল্প এবং উপরের যোগাযোগ বিকল্প সহ বিভিন্ন সিস্টেম সফ্টওয়্যার ফাংশন দিয়ে সজ্জিত।
মাল্টিফাংশনাল প্রোডাকশন লাইন: ডুয়াল ট্র্যাক পরিবাহক বেল্ট গ্রহণ করা, বিভিন্ন ধরণের সাবস্ট্রেট একই উত্পাদন লাইনের মধ্যে মিশ্রিত এবং উত্পাদিত হতে পারে।
সামগ্রিকভাবে, Panasonic NPM-D3 হাই-স্পিড মডিউল মাউন্টিং মেশিনে উচ্চ উৎপাদন ক্ষমতা, উচ্চ নির্ভুলতা, নমনীয়তা এবং বহুমুখীতার বৈশিষ্ট্য রয়েছে, যা দক্ষ মাউন্টিং সমাধান প্রদান করে।
