ইয়ামাহা Yv100x SMT পিক প্লেস মেশিন থ্রি ফেজ 416V 4KVA 4টি ফ্লাইং নজল সহ

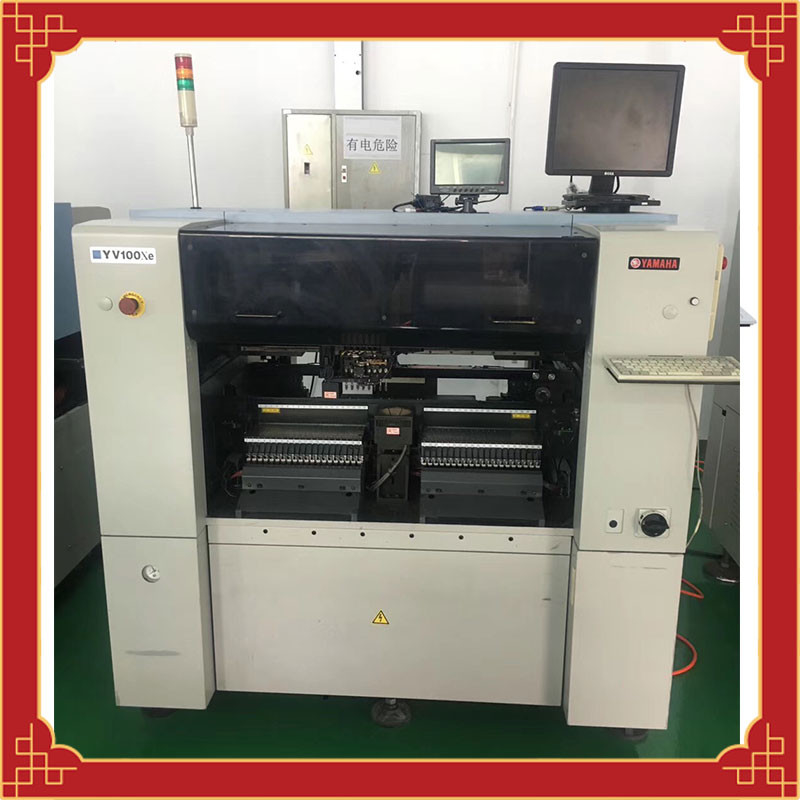

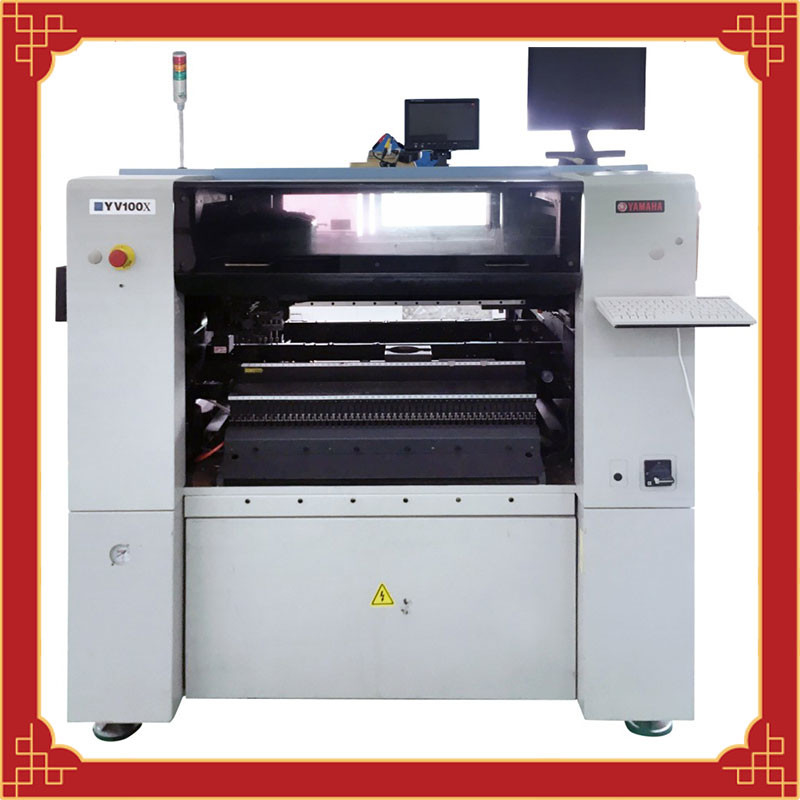

ইয়ামাহা YV100x পিক অ্যান্ড প্লেস মেশিন
স্পেসিফিকেশন:
| সাবস্ট্রেট সাইজ ATS20 (শেষ অভিযোজন) W-AT সমাবেশ: L460*W250(সর্বোচ্চ)/L50*W50(মিনিট) |
| সাবস্ট্রেট বেধ 0.4-3.0 SMD উপাদান 100 ধরনের (8MM) স্থাপন করা যেতে পারে |
| বোর্ড স্থানান্তর দিক ডান-বামে |
| মাউন্টিং নির্ভুলতা ±0.1mm/CHIP ±0.08/QFP |
| মাউন্টিং গতি 0.20 সেকেন্ড/CHIP 1.7 সেকেন্ড/QFP (4টি উড়ন্ত অগ্রভাগ সহ) |
| Yamaha YV100X আসল প্রকারের রিবন উপাদান: 100 প্রকার (MAX, 8MM টেপ রূপান্তর) 0402--CHIP, MELF, SOT, PLCC, QFP, BGA, CSP এবং বিশেষ আকৃতির ইলেক্ট্রোমেকানিকাল উপাদান, পিনের ব্যবধান ≥ 0.4 মিমি |
| আসল প্যালেট: 80 প্রকার (TMAX, YTF এর জন্য ব্যবহৃত) |
| মূল সরবরাহ ফর্ম 8-56 মিমি প্রশস্ত ব্যান্ড, রড, বাল্ক, তৃণশয্যা |
| মাউন্টিং আসল 0603-32 মিমি আসল, লম্বা প্লাগ-ইন, CSP, BGA, QFP |
| পাওয়ার সাপ্লাই থ্রি-ফেজ AC220/208/230/240/380/400/416V ±10%, 50/60HZ |
| পাওয়ার 4KVA |
| বায়ুচাপ 0.55MPA এর উপরে, 350MIN |
| মাত্রা L1650*W1408*H1850 |
| ওজন 1570 কেজি |
ইয়ামাহা YV100X/YV100XE পালক:
Yamaha YV100X/xe হল একটি মাঝারি-গতির মাল্টি-ফাংশনাল প্লেসমেন্ট মেশিন, ছোট উপাদানগুলির মাঝারি-গতিতে বসানো এবং বিশেষ-আকৃতির উপাদানগুলির উচ্চ-নির্ভুলতা স্থাপনের জন্য উপযুক্ত।
এটি ইয়ামাহার সর্বশেষ ফুল-ক্লোজড লুপ প্রযুক্তি এবং ডুয়াল-ড্রাইভ প্রযুক্তি গ্রহণ করে।সেকেন্ড-হ্যান্ড ইয়ামাহা YV100X প্লেসমেন্ট মেশিন 1999 থেকে 2004 পর্যন্ত পাঠানো হয়েছিল;YV100XE এর সাধারণ বছর হল: 2004-2006, DOS অপারেটিং সিস্টেম,
1টি কাজের মাথা, 8টি অগ্রভাগ,
2টি উচ্চ-রেজোলিউশন মাল্টি-ভিশন ডিজিটাল ক্যামেরা, YAMAHA পেটেন্ট সহ ঐচ্ছিক ফ্লাইং নজল চেঞ্জার হেড, 0201 (ইম্পেরিয়াল) মাইক্রো কম্পোনেন্ট থেকে IC.QFP.SOT.SOP.SOJ.PLCC.BGA সহ 32 মিমি চিপ চিপ উপাদান পর্যন্ত।
সংযোগকারী এবং অন্যান্য ভিন্ন ভিন্ন উপাদান মাউন্ট করা যেতে পারে.যান্ত্রিক কাঠামো সহজ, ফ্রেমটি এক সময়ে নিক্ষেপ করা হয়, স্থায়িত্ব এবং স্থায়িত্ব নিশ্চিত করে, সার্কিট নিয়ন্ত্রণ বিভাগটি জটিল নয় এবং রক্ষণাবেক্ষণ সুবিধাজনক।মেনুটি তুলনামূলকভাবে সংক্ষিপ্ত, অপারেশনটি সহজ, এবং এটিকে 1.2-মিটার-লম্বা LED লাইট বোর্ড দিয়ে সহজেই পুনরুদ্ধার করা যেতে পারে।তাত্ত্বিক প্রতি ঘন্টায় 18,000 পয়েন্ট।
প্রকৃত উত্পাদন গতি প্রতি ঘন্টায় প্রায় 9,000 পয়েন্ট, যা ছোট এবং মাঝারি ব্যাচের উত্পাদন এবং উচ্চ-গতির প্লেসমেন্ট মেশিনগুলির সাথে ব্যবহারের জন্য উপযুক্ত।
FAQ:
Yamaha YV100x, এর ব্যবহারের প্রয়োজনীয়তা এবং সঠিক পিক অ্যান্ড প্লেস মেশিন কেনার বিষয়ে সবকিছু বোঝার জন্য এখানে একটি সম্পূর্ণ নির্দেশিকা রয়েছে।
যেহেতু একটি পিক অ্যান্ড প্লেস মেশিন হল সবচেয়ে গুরুত্বপূর্ণ এসএমটি লাইন প্রোডাকশন মেশিন যা উচ্চ-মানের PCB তৈরিতে ব্যবহৃত হয়, তাই আপনাকে অবশ্যই আপনার PCB উত্পাদন ব্যবসা/কারখানার জন্য সঠিক ক্রয় করতে হবে।
তাই আপনি আপনার কেনাকাটা করার আগে, Yamaha YV100x সম্পর্কে সবকিছু বিস্তারিতভাবে বুঝে নিন।
পিক অ্যান্ড প্লেস মেশিন হল দক্ষ PCB ম্যানুফ্যাকচারিং মেশিন যা মুদ্রিত সার্কিট বোর্ডগুলিতে পৃষ্ঠ-মাউন্ট করা ডিভাইসগুলি স্থাপন করতে ব্যবহৃত হয়।
পিক অ্যান্ড প্লেস মেশিনটি পিসিবি উত্পাদনে ব্যবহৃত একটি অত্যন্ত গুরুত্বপূর্ণ এবং প্রয়োজনীয় মেশিন।
এটি প্রধানত ত্রুটিগুলি সীমিত করতে এবং আধুনিক সময়ের PCB বাজারের চাহিদা অনুযায়ী PCB তৈরি করতে সহায়তা করে।
যদিও প্রচুর ব্র্যান্ড পিক অ্যান্ড প্লেস মেশিন তৈরি করে, ইয়ামাহা পিক অ্যান্ড প্লেস মেশিন বাজারে অত্যন্ত জনপ্রিয়।
এই কারণে, ইয়ামাহা পিক অ্যান্ড প্লেস মেশিনগুলি বিশ্বব্যাপী পিসিবি উত্পাদন এবং ইলেকট্রনিক্স কারখানায় সর্বাধিক ব্যবহৃত হয়।
অধিকন্তু, ইয়ামাহা পিক অ্যান্ড প্লেস মেশিনে সহজ অপারেটিং বৈশিষ্ট্য রয়েছে, তাই যে কেউ পিসিবি উত্পাদনের জন্য তাদের পরিচালনা করতে পারে।
যেহেতু YAMAHA পিক এবং প্লেস মেশিনগুলি অত্যন্ত নির্ভরযোগ্য, এবং স্বয়ংক্রিয় পিক এবং প্লেস মেশিনগুলি বাজারে রয়েছে, সেগুলি নিরাপদ এবং উচ্চ-মানের PCB উত্পাদনের জন্য অত্যন্ত দক্ষ।
এখানে, Yamaha YV100x প্রধানত উৎপাদন শিল্পের জন্য আধুনিক যুগের পিক অ্যান্ড প্লেস মেশিন হিসেবে কাজ করে।
যা এই পিক অ্যান্ড প্লেস মেশিনটিকে অন্যদের থেকে আলাদা করে তোলে তা হল এটি একটি মড-স্পিড মাল্টি-ফাংশন প্লেসমেন্ট মেশিন হিসাবে কাজ করে।
ইয়ামাহা YV100x-এ ইয়ামাহা সর্বশেষ ক্লোজড-লুপ প্রযুক্তি এবং ড্রাইভ প্রযুক্তিও থাকতে পারে।
এই প্রযুক্তির সাহায্যে, ইয়ামাহা YV100x উচ্চ-নির্ভুলতা মাউন্ট করার জন্য ছোট আকারের এবং আকৃতির উপাদানগুলি পরিচালনা করতে পারে।
যদিও Yamaha YV100x উচ্চ মানের PCB উত্পাদনের জন্য একটি অত্যন্ত নির্ভরযোগ্য এবং আধুনিক পিক অ্যান্ড প্লেস মেশিন।
যাইহোক, ইয়ামাহা YV100x এর গঠন, কর্মক্ষমতা এবং সামগ্রিক বৈশিষ্ট্য এটিকে অনুরূপ SMT লাইন উৎপাদন মেশিন থেকে একটি ভিন্ন মেশিন করে তোলে।
Yamaha YV100x-এর এরকম কিছু বিবরণের মধ্যে রয়েছে:
ইয়ামাহা YV100x একটি অত্যন্ত নির্ভরযোগ্য এবং দক্ষ পিক অ্যান্ড প্লেস মেশিন।
এই মেশিনের ব্যবহারের দক্ষতা এবং পিসিবি উত্পাদন গুণমানে যা যোগ করে তা হল এর যান্ত্রিক এবং অপারেশনাল কাঠামো।
এই কাঠামোর মধ্যে রয়েছে:
যান্ত্রিক গঠন:
Yamaha YV100x এর যান্ত্রিক কাঠামো একটি সাধারণ কাস্টিং ফ্রেম নিয়ে গঠিত।
এই ঢালাই ফ্রেম PCB উত্পাদন এবং মেশিন ব্যবহারে স্থায়িত্ব এবং স্থায়িত্ব প্রদান করে।
তা ছাড়া, ইয়ামাহা YV100x এর সার্কিট কন্ট্রোল ডিপার্টমেন্ট স্ট্রাকচারও অনেক সাজানো।
তাই, ইয়ামাহা YV100x এর সামগ্রিক কাঠামো ব্যবহার এবং রক্ষণাবেক্ষণের সহজতা নিশ্চিত করে।
অপারেশনাল স্ট্রাকচার:
যখন অপারেশনের কথা আসে, Yamaha YV100x এই ক্ষেত্রেও খুব সাজানো এবং দক্ষ।
এই মেশিনের অপারেটিং কাঠামো একটি সাধারণ মেনু সহ আসে।
এই মেনু কাজ করা সহজ.
অতিরিক্তভাবে, এটি ব্যবহারকারীকে প্রয়োজনীয়তা অনুসারে - LED লাইট বোর্ডের জন্য স্টিকারের দৈর্ঘ্য (1.2 মিটার পর্যন্ত দীর্ঘ) সহজেই পরিবর্তন করতে দেয়৷
ইয়ামাহা YV100x পিক অ্যান্ড প্লেস মেশিন একটি মাঝারি-গতির PCB উত্পাদনকারী মেশিন যার একটি দক্ষ উত্পাদন গতি রয়েছে।
সহজ কথায়, Yamaha YV100x-এর উৎপাদন গতি প্রতি ঘন্টায় 9000 পয়েন্ট পর্যন্ত।
এই গতির সাথে, Yamaha YV100x একটি অত্যন্ত নির্ভরযোগ্য এবং দক্ষ পিক অ্যান্ড প্লেস মেশিন হিসেবে PCB উৎপাদনের জন্য, প্রধানত ছোট এবং মাঝারি ব্যাচের উৎপাদনের জন্য।
এটি উচ্চ-গতির স্থান নির্ধারণের জন্য একটি নির্ভরযোগ্য মেশিন।
যেহেতু Yamaha YV100x-এর একটি সহজে ব্যবহারযোগ্য মেনু এবং কাঠামো রয়েছে, এটি পেশাদার এবং অ-পেশাদার ব্যবহারকারীদের জন্য একটি অত্যন্ত উপযুক্ত পিক অ্যান্ড প্লেস মেশিন।
এমনকি আপনি একজন নবীন হলেও, Yamaha YV100x এর সেটআপ এবং ব্যবহার বুঝতে কয়েক মিনিট সময় লাগবে।
তাই, এই মেশিনটি ছোট আকারের পিসিবি উৎপাদন কারখানা/ব্যবসায়ের জন্য নিখুঁত বিকল্প হিসেবে কাজ করে।
প্রচুর Yamaha YV100x পিক-এন্ড-প্লেস মেশিন সরবরাহকারী থাকলেও, সেরা সরবরাহকারী বেছে নেওয়া ভাল।
আপনি যেমন বৈশিষ্ট্য/পরিষেবাগুলি সন্ধান করে সেরা সরবরাহকারীর সঠিক সিদ্ধান্ত নিতে পারেন:
যদিও প্রতিটি পিক অ্যান্ড প্লেস মেশিন সরবরাহকারী এই পরিষেবাগুলি অফার করে না যেগুলির মাধ্যমে আপনি সেগুলি অ্যাক্সেস করতে পারেন৷ সিএনএসএমটিলাইন.
যেহেতু এই সরবরাহকারীরা সেরা মানের Yamaha YV100x পিক অ্যান্ড প্লেস মেশিন এবং অন্যান্য পিক অ্যান্ড প্লেস মেশিনের বৈচিত্র্য সরবরাহ করে, তারা অত্যন্ত নির্ভরযোগ্য এসএমটি লাইন উত্পাদন মেশিন সরবরাহকারী হতে পারে।
Yamaha YV100x পিক অ্যান্ড প্লেস মেশিন সম্পর্কিত এই সমস্ত প্রশ্নের উত্তর উপরে দেওয়া হয়েছে।
Yamaha YV100x সম্পর্কে আপনার যদি অন্য কোন প্রশ্ন থাকে, তাহলে নির্দ্বিধায় আমাদের সাথে যোগাযোগ করুন।
