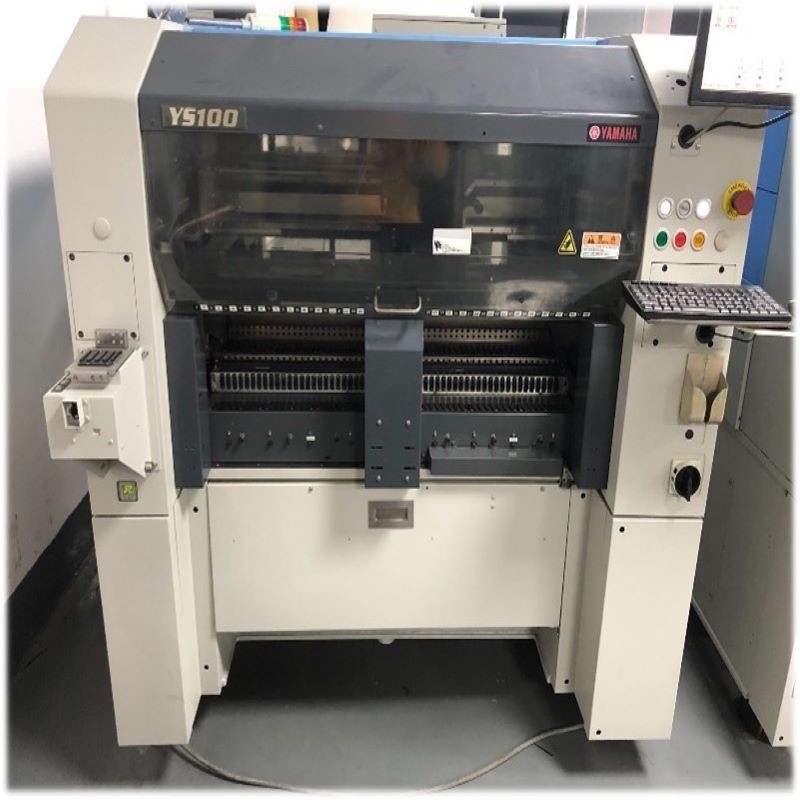

ইয়ামাহা YS100 পিক অ্যান্ড প্লেস মেশিনটি বিশ্বের সবচেয়ে জনপ্রিয় মডেল কারণ এটির উচ্চ গতি এবং স্থিতিশীল কাজের অবস্থা রয়েছে।অনেক গ্রাহক এই মডেল YAMAHA YS100 SMT পিক অ্যান্ড প্লেস মেশিন বেছে নেন।
YAMAHA YS100 পিক অ্যান্ড প্লেস মেশিন আমরা সবাই জানি;দক্ষতার সাথে PCB তৈরি করা খুবই গুরুত্বপূর্ণ।এটি প্রক্রিয়াটিকে সহজ এবং দ্রুত করে তোলে।এটি একটি রোবোটিক মেশিন যা এমনকি ছোট সার্কিট বোর্ডের অংশগুলি বহন করতে এবং স্থাপন করতে সহায়তা করে।এটি সুনির্দিষ্টভাবে এবং একই সময়ে নিরাপদে তার কার্য সম্পাদন করে কারণ এটি উপাদানগুলির গুণমানকে ত্যাগ করে না।

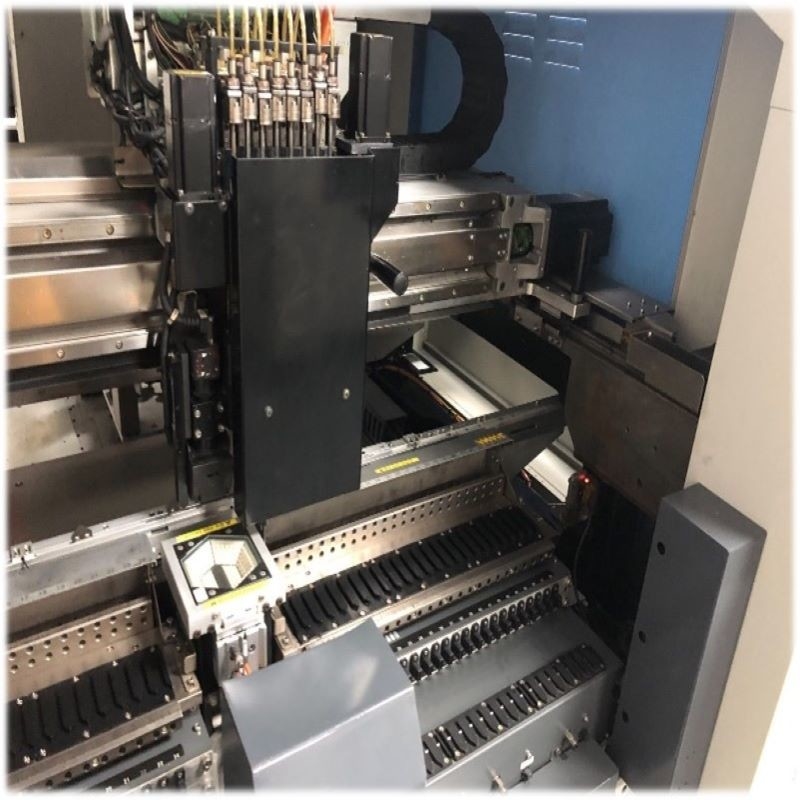

অংশগুলি অবশ্যই গ্রিপারের সাথে দৃঢ়ভাবে সংযুক্ত থাকতে হবে, এটি PCB এর দিকে যাওয়ার সময় ভ্যাকুয়াম বায়ু দ্বারা চালিত হয়।ক্ষতি এড়াতে উপাদানটি তার গ্রিপ হারাতে হবে না।
এর সাথেই, আমরা আপনাকে Yamaha YS100 SMT মেশিনের সাথে পরিচয় করিয়ে দিতে চাই।এটি একটি বিখ্যাত ইলেকট্রনিক্স ব্র্যান্ড ইয়ামাহা এসএমটি দ্বারা নির্মিত একটি প্রিমিয়াম মেশিন।আমরা এই ইয়ামাহা এসএমটি মেশিনটি সাশ্রয়ী মূল্যে বিক্রি করছি।
বৈশিষ্ট্য:
স্পেসিফিকেশন:
(দ্রষ্টব্য 1) এটি SATS / DYTF ইত্যাদির সাথে সমন্বয় বিন্যাসের দ্বারা বৈচিত্র্যময়।
(নোট 2) "2 ধাপ পুশ-আপ স্পেস" সম্পর্কে তথ্যের জন্য, অনুগ্রহ করে আমাদের সাথে আলাদাভাবে পরামর্শ করুন।
(নোট 3) FNC হেড টাইপের ক্ষেত্রে, প্রযোজ্য উপাদানের পরিসীমা 31mm বা তার কম।
(দ্রষ্টব্য 4) দীর্ঘ সংযোগকারী এবং বড় আকারের উপাদানগুলি পরিচালনা করার সময়, অনুগ্রহ করে আলাদাভাবে উদ্ভট অফসেট মান এবং ঘূর্ণন কোণ সম্পর্কে আমাদের সাথে পরামর্শ করুন৷
(নোট 5) এফএনসি হেড টাইপের জন্য পরিবহনের আগে PCB-এর উপরের মুখের 4 মিমি বা কম উচ্চতা।
(নোট 6) এই মাত্রা অভিক্ষেপ অন্তর্ভুক্ত নয়.
নতুন স্বয়ংক্রিয় প্লাগ-ইন মেশিন, অনুভূমিক প্লাগ, উল্লম্ব প্লাগ, বাল্ক এলইডি প্লাগ, রিফ্লো ওভেন, ওয়েভ সোল্ডারিং, গার্হস্থ্য, আমদানিতে সীসা আছে, সীসা-মুক্ত রিফ্লো সোল্ডারিং;ওয়েভ সোল্ডারিং।
অন্যান্য SMT-সম্পর্কিত সরঞ্জাম: AOI;এক্স-রে পরীক্ষার সরঞ্জাম টি;আধা-স্বয়ংক্রিয় এবং সম্পূর্ণ স্বয়ংক্রিয় প্রিন্টিং মেশিন।
| মডেল: | YS100 |
| প্রযোজ্য PCB: | L510 X W460mm থেকে L50 X W50mm - (নোট 1 এবং 2) |
| থ্রু-পুট (অপ্টিমাম): | 25, 000CPH(0.14sec/CHIP সমতুল্য) |
| মাউন্টিং নির্ভুলতা: | ইয়ামাহার স্ট্যান্ডার্ড উপাদান |
| পাওয়ার সাপ্লাই: | 3-ফেজ AC 200/208/220/240/380/400/416V +/-10% 50/60Hz |
| বায়ু সরবরাহের উত্স: | 0.45MPa বা তার বেশি, পরিষ্কার, শুষ্ক অবস্থায় |
| বাহ্যিক মাত্রা- (নোট 6): | L1, 665xW1, 562 (কভারের শেষ) xH1, 445mm (কভার টপ) L1, 665xW1, 615 (ফিডার ক্যারেজের জন্য গাইডের শেষ) xH1, 445m (কভার টপ) |
| টার্গেট সাবস্ট্রেট: | L50 × W50mm থেকে L510 × W460mm |
| বসানো দক্ষতা: | (শর্ত) 25,000CPH (0.14 সেকেন্ড / CHIP এর সমতুল্য) |
| বসানো নির্ভুলতা (μ + 3σ): | ± 0.05 মিমি / চিপ, ± 0.05 মিমি / কিউএফপি |
| পুনরাবৃত্তিযোগ্যতা (3σ): | ± 0.03 মিমি / চিপ, ± 0.03 মিমি / কিউএফপি |
| লক্ষ্য উপাদান: |
|
| উপাদান উচ্চতা: | 15 মিমি বা তার কম - (নোট 5) |
| উপাদান প্রকার: |
|

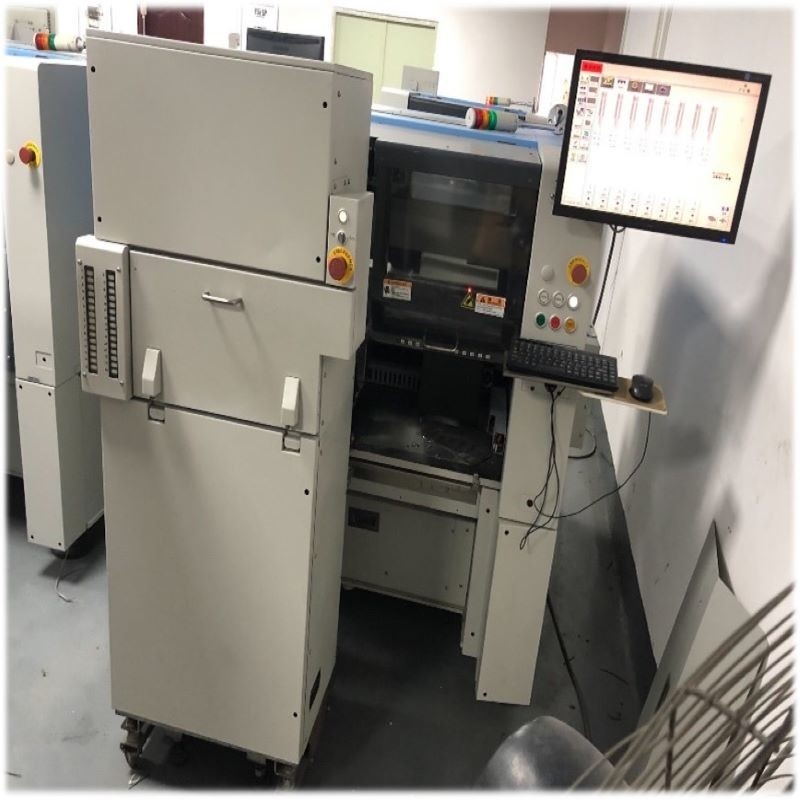

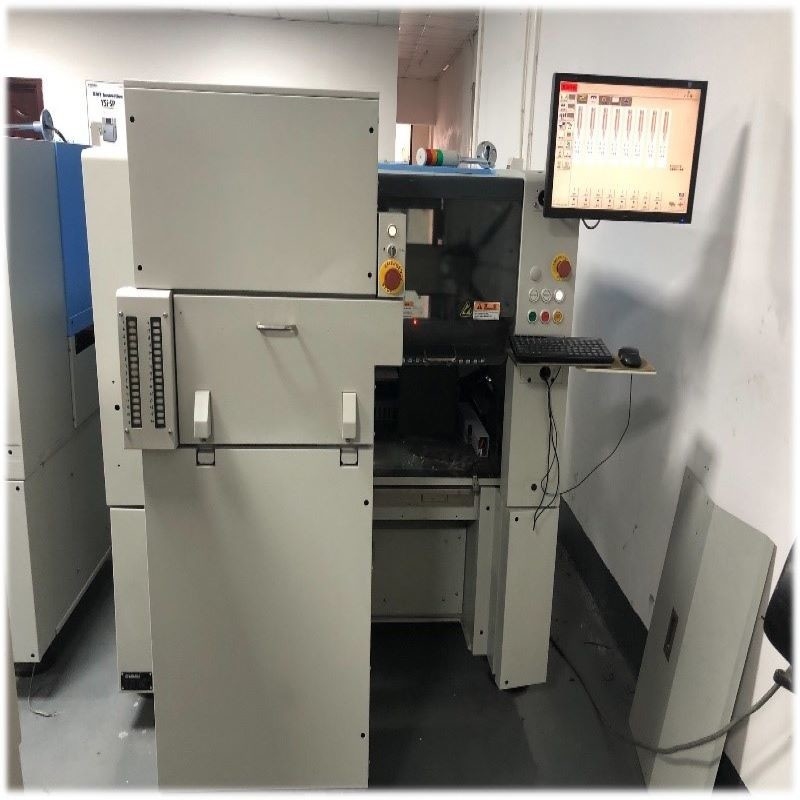

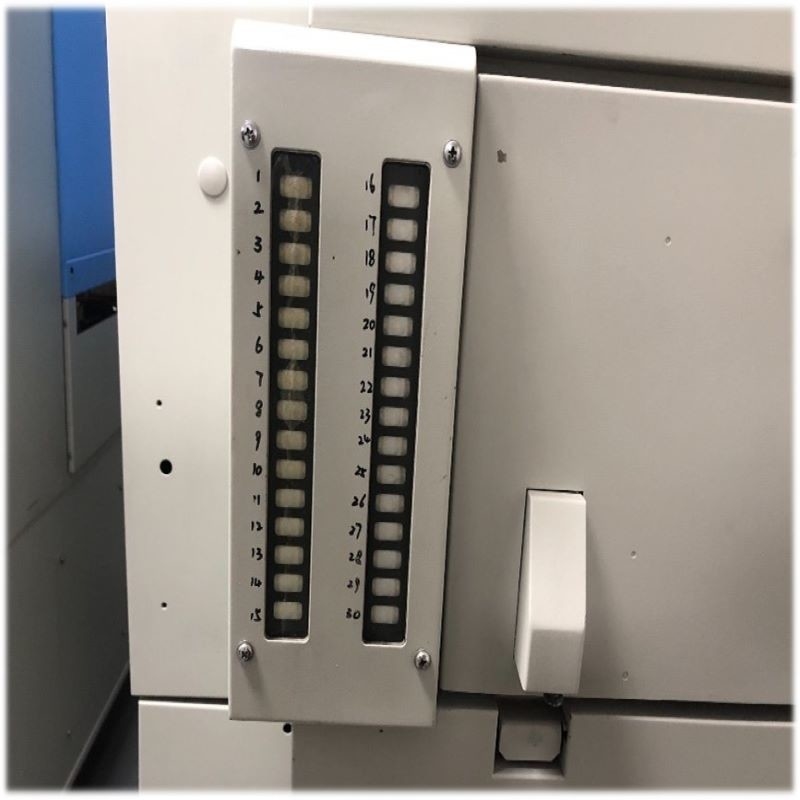

| SATS (অটো ট্রে): | ঐচ্ছিক, যদি আপনার SAT-এর ট্রে-র প্রয়োজন না হয়, তাহলে দাম এটির তুলনায় সস্তা, এবং YAMAHA YS100 মেশিন SAT-এর সাথে না থাকলে আপনি একটি ম্যানুয়াল IC ট্রে ইনস্টল করতে পারেন। |
| ওজন: | প্রায়.1, 630 কেজি (কেবলমাত্র প্রধান ইউনিট) |
