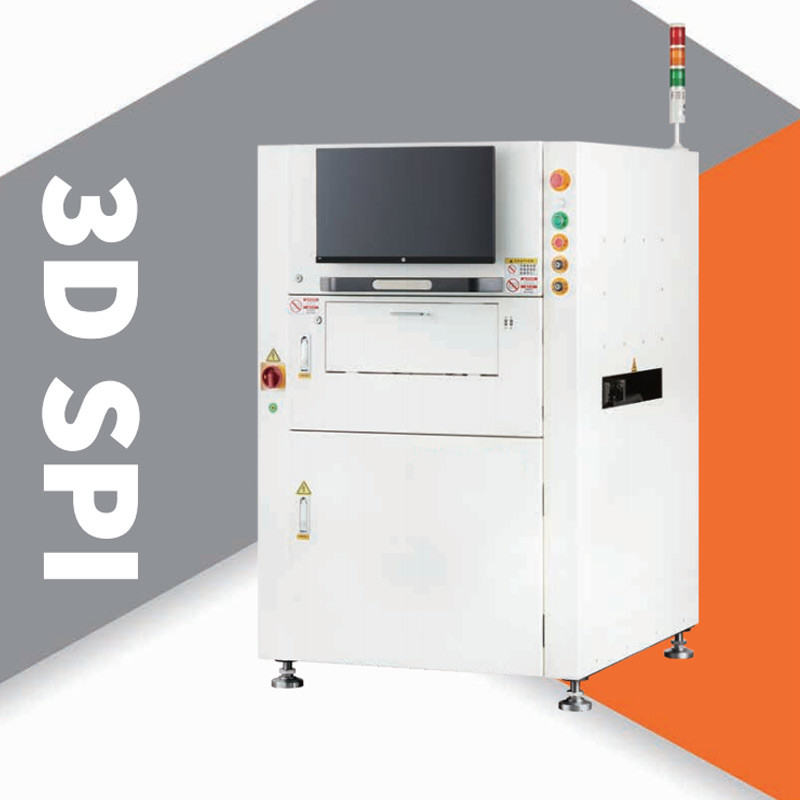

Big Size Solder Paste SMT Inspection Machine 1200MM 1500MM Online SPI

বড় আকারের সোল্ডার পেস্ট SMT পরিদর্শন মেশিন 1200MM 1500MM অনলাইন SPI

  • বিশেষভাবে তুলে ধরা

    অনলাইন SPI SMT পরিদর্শন মেশিন

    ,

    1200MM SMT পরিদর্শন মেশিন

    ,

    1200MM smt spi মেশিন

  • পণ্যের নাম
    অনলাইন 1200mm/1500mm অনলাইন SPI
  • পিসিবি সাইজ
    1200MM/1500MM দৈর্ঘ্য
  • অভিযোজিত ন্যূনতম উপাদান
    0201 01005 0402 0603 বা তার উপরে
  • পরিমাপের নীতি
    3D সাদা
  • ক্যামেরা পিক্সেল
    5M বা তার বেশি কাস্টমাইজ করুন
  • লেন্স রেজোলিউশন
    5um/6um/8um/l0um/12um/15um/16um/18um/20um(বিকল্প)
  • সঠিকতা
    XY(রেজোলিউশন) : 10um
  • আবি ity পুনরাবৃত্তি করুন
    উচ্চতা;≤1um(4 সিগমা) ; আয়তন/একরজ:
  • মার্ক-পয়েন্ট সনাক্তকরণ সময়
    0.3 সেকেন্ড/পিস
  • আকার
    W1900xD1320xH1480mm
  • ওজন
    1650 কেজি
  • উৎপত্তি স্থল
    চীন
  • পরিচিতিমুলক নাম
    CNSMT
  • সাক্ষ্যদান
    CE-Inline BIG SIZE 3D SPI
  • মডেল নম্বার
    SH1200D
  • ন্যূনতম চাহিদার পরিমাণ
    1
  • মূল্য
    1000
  • প্যাকেজিং বিবরণ
    স্ট্যান্ডার্ড কাঠের বাক্স
  • ডেলিভারি সময়
    3-4 দিন
  • পরিশোধের শর্ত
    L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
  • যোগানের ক্ষমতা
    5 প্রতি দিন

বড় আকারের সোল্ডার পেস্ট SMT পরিদর্শন মেশিন 1200MM 1500MM অনলাইন SPI




স্পেসিফিকেশন:

পরামিতি
প্রযুক্তি প্ল্যাটফর্ম সুপার বড় আকারের প্ল্যাটফর্ম
সিরিজ 1.2m/1.5m
মডেল SH-L1200/DL1200/DL1500
পরিমাপের নীতি 3DwhitelightPSLMPMP(প্রোগ্রামেবল স্পেশিয়াল লাইট মডুলেশন, ফেজ মেজারমেন্ট প্রো ফ্ল অমেট্রি)
পরিমাপ
অ-পারফর্মিং প্রকার সনাক্তকরণ
(আয়তন, একরজ, উচ্চতা, XY অফসেট, আকৃতি, অনুপস্থিত প্রিন, অপর্যাপ্ত টিন, অত্যধিক টিন, ব্রিজিং, অফসেট, মাল-আকৃতি, পৃষ্ঠের দূষণ)
লেন্স রেজোলিউশন 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um(বিকল্প)
সঠিকতা XY(রেজোলিউশন): 10um
আবি ity পুনরাবৃত্তি করুন উচ্চতা:≤1um(4 সিগমা) ; আয়তন/একরজ: <1%(4 সিগমা) ;
GageR&R <<10%
পরিদর্শন গতি 0.35sec/FOV-0.5sec/FOV(বিকল্প)
পরিদর্শন প্রধানের Quan lity স্ট্যান্ডার্ড 1, বিকল্প 2,3
মার্ক-পয়েন্ট সনাক্তকরণ সময় 0.3 সেকেন্ড/পিস
ম্যাক্সিমুন মি ও রিং হেড

±550um(±1200umas বিকল্প)
পিসিবি ওয়ার্পের সর্বোচ্চ পরিমাপ উচ্চতা ±5 মিমি
ন্যূনতম প্যাড ব্যবধান 100um (প্যাডের উচ্চতা বেঞ্চমার্ক হিসাবে 150um প্যাড) 80um/100um/150um/200um(বিকল্প)
ন্যূনতম উপাদান 0201
ম্যাক্সিম আনলোডিং PCB সাইজ (X*Y) 1200x650mm (1200x500mm এক পরিবাহক)
  600x2x650mm (1200x550mm দুই পরিবাহক)
পরিবাহক সেটআপ সামনের কক্ষপথ (বিকল্প হিসাবে পিছনের কক্ষপথ)
পিসিবি স্থানান্তর দিকনির্দেশ (বাম থেকে ডান বা ডান থেকে বামে)
পরিবাহক প্রস্থ সমন্বয় (ম্যানুয়াল ও স্বয়ংক্রিয়)
এসপিসি/ইঞ্জিনিয়ারিং পরিসংখ্যান হিস্টোগ্রাম; X বার-আর চার্ট; X বার-এস চার্ট; CP&CPK; % গেজ রি অংশ ক্ষমতা ডেটা; SPI দৈনিক/সাপ্তাহিক/মাসিক প্রতিবেদন
Gerber和CADGerber এবং CAD ডেটা এলএম পোর্ট সমর্থন Gerber বিন্যাস (274x, 274d), ম্যানুয়াল শেখান মডেল) ; CAD X/Y, অংশ নং, প্যাকেজ প্রকার ইম্পুট)
/অপারেটিং সিস্টেম সমর্থন উইন্ডোজ 7 পেশাদার (64 বিট)
সরঞ্জাম ডাই মেনশন এবং ওজন W1730xD1420xH1530mm(一段式),1630Kg W1900xD1320xH1480mm(两段式),1250Kg W2030xD1320xH1480(1500),1450g
ঐচ্ছিক একজন ব্যক্তি আরও মেশিন নিয়ন্ত্রণ করে, নেটওয়ার্ক পিসি (শুধুমাত্র সফ্টওয়্যার), 1D/2D বারকোড স্ক্যানার, আউট-লাইন প্রোগ্রামিং সফ্টওয়্যার, ইউপিএস ক্রমাগত পাওয়ার সাপ্লাই

পালক:

  • অতি-উচ্চ ফ্রেম রেটের মেগাপিক্সেল ইন্ডাস্ট্রিয়াল সিসিডি ক্যামেরা খুব ছোট একটি স্থির এবং দ্রুত সনাক্তকরণ নিশ্চিত করে
    উপাদান এবং উচ্চ-ঘনত্ব মাউন্টিং (008004) এটি সনাক্তকরণের বিভিন্ন নির্ভুলতা প্রদান করে
    5um,7um,8um,10um,12um,15um,18um,20um ইত্যাদি। এটি পণ্য বৈচিত্র্যের জন্য গ্রাহকের প্রয়োজনীয়তা পূরণ করে
    এবং সনাক্তকরণ গতি।
  • পেটেন্ট করা আরজিবি টিউন ফাংশন সোল্ডার সমাধান করতে লাল, সবুজ এবং নীল ছবি এবং অনন্য ফিল্টার অ্যালগোরিজম সহ নেয়
    সেতু সনাক্তকরণ মিথ্যা অ্যালার্ম এবং আপেক্ষিক শূন্য পৃষ্ঠ অনিশ্চিত সমস্যা।এই সময়ের মধ্যে, 2D/3D প্রদান করুন
    প্রিন্টেড সোল্ডার পেস্টের পরিমাপ এবং চিত্র।
  • উচ্চ কঠোর গ্রেড ইস্পাত ফ্রেম ঘনিষ্ঠ লুপ সার্ভো নিয়ন্ত্রণ এবং উচ্চ নির্ভুলতা স্তরের বল স্ক্রু তৈরির সাথে একত্রিত হয়
    উচ্চ গতি এবং অবিচলিত অবস্থান।ঐচ্ছিক রৈখিক এবং উচ্চ নির্ভুল লিনিয়ার এনকোড পজিশনিং সিস্টেম
    অতি উচ্চ রেজোলিউশন এবং উচ্চ গতি সহ সক্ষম পরিমাপ 03015 ডিভাইস প্যাড।পুনরাবৃত্তিযোগ্য নির্ভুলতা পারেন
    নিচে 1um.
  • এসএমটি লাইনে প্রাক এবং পরে AOI সরঞ্জামের সাথে সহযোগিতা করুন, ক্লোজ লুপ প্রক্রিয়া এবং মান নিয়ন্ত্রণ ব্যবস্থা গঠন করুন।
    এবং গ্রাহক ইআরপি মানের মডিউলের সাথে ডেটা সংহত এবং সিঙ্ক্রোনাইজ করতে সক্ষম।
  • ফ্লাইতে স্বয়ংক্রিয়ভাবে PCB খারাপ চিহ্ন সনাক্ত করুন, রিয়েল টাইম নিয়ন্ত্রণে পিক এবং প্লেসমেন্ট মেশিনে তথ্য ফিড করুন
    লুপ
  • রিয়েল-টাইম SPC তথ্য প্রদর্শন, ব্যবহারকারীদের শক্তিশালী মান নিয়ন্ত্রণ প্রদান করে।SPC এর সম্পূর্ণ বৈচিত্র্য
    টুল, এক নজরে ব্যবহারকারীদের জন্য aviable
  • অভিজ্ঞতার যেকোনো স্তরের প্রকৌশলীরা স্বাধীনভাবে সিস্টেমটিকে দ্রুত এবং সঠিকভাবে প্রোগ্রাম করতে পারেন
    Gerber আমদানি সফ্টওয়্যার মডিউল এবং বন্ধুত্বপূর্ণ প্রোগ্রামিং ইন্টারফেস.দ্বারা এক বোতাম অপারেশন
    অপারেটর ডিজাইন করা হয় ব্যাপকভাবে প্রশিক্ষণের জন্য প্রয়োজনীয়তা হ্রাস

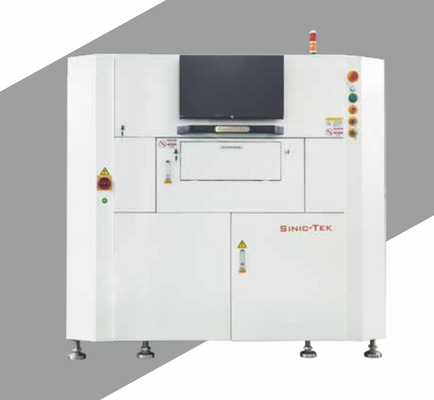

বড় আকারের সোল্ডার পেস্ট SMT পরিদর্শন মেশিন 1200MM 1500MM অনলাইন SPI 0

সংশ্লিষ্ট পণ্য:



এসপিআই পরিদর্শন শ্রীমতি
ডুয়াল ট্র্যাক 3D SPI
3D SPI পিসিবি পরিদর্শন
1200MM অনলাইন SPI pcba
ইনলাইন এসপিআই পরীক্ষা পিসিবি
1500MM সোল্ডার পেস্ট পরিদর্শন মেশিন
3D SPI পরিদর্শন সরঞ্জামের ভাল দাম
স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন মেশিন
স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন নির্মাতারা


SPI পুরুত্ব ইস্যু



  • স্টেনসিলের বেধ আলাদা, এবং সোল্ডার পেস্টের বেধও আলাদা।Spi এর পরামিতি স্টেনসিলের বেধ অনুযায়ী সেট করা হয়।



  • সোল্ডার পেস্টের পরিমাণ নির্ধারক, সমগ্র PCB-এর জন্য, শুধুমাত্র স্টেনসিলের বেধ, অন্যগুলি গৌণ, এবং এটি প্রথম জিনিস যা মুদ্রণ প্রক্রিয়ায় নির্ধারণ করা প্রয়োজন।



  • ইস্পাত জাল আপনার রেফারেন্স মান এবং আপনার রেফারেন্স



  • সাধারণত, উপরের এবং নীচের সীমাগুলি ইস্পাত জালের বেধ দ্বারা উল্লেখ করা হয়।সোল্ডার পেস্টের বেধ যদি স্টেনসিলের বেধকে ছাড়িয়ে যায়, তবে এটি গ্রহণযোগ্য যদি এটি গুণমানকে প্রভাবিত না করে



  • ইস্পাত জালের বেধ 75%



  • স্টেনসিলের বেধ মুদ্রণের বেধের জন্য একটি মান হিসাবে ব্যবহৃত হয়।0.1 মিমি পুরুত্বের একটি স্টেনসিল তাত্ত্বিকভাবে সোল্ডার পেস্টের 0.1 মিমি পুরুত্ব তৈরি করতে পারে।
