স্বয়ংক্রিয় SMT পরিদর্শন মেশিন 3D AOI PCB পরিদর্শন সিস্টেম 60Hz

স্বয়ংক্রিয় SMT পরিদর্শন মেশিন 3D AOI PCB পরিদর্শন সিস্টেম 60Hz

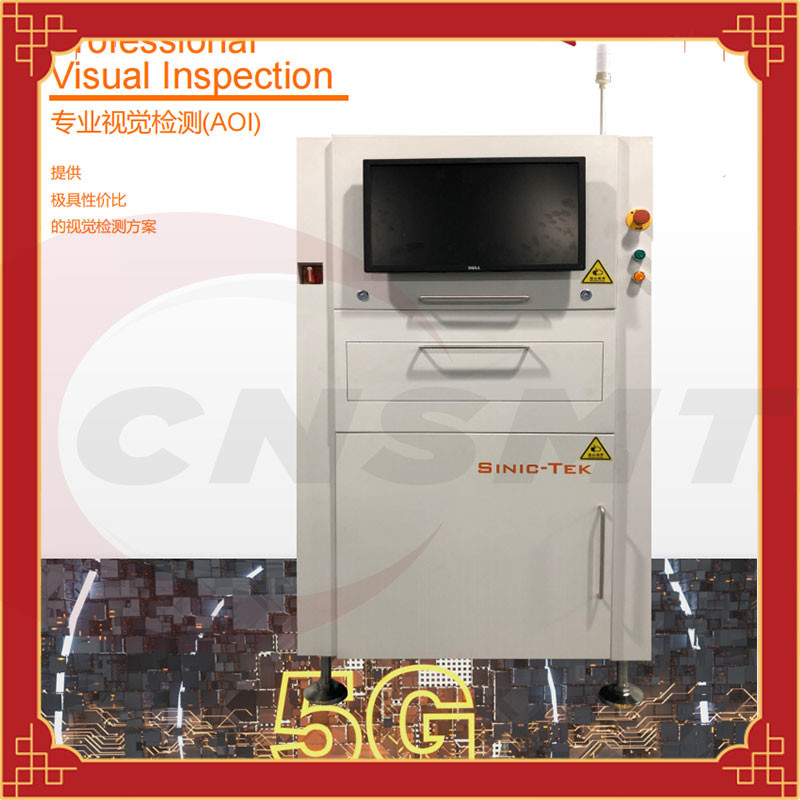

3D AOI, CNSMT-S510 হাই-এন্ড 3D স্বয়ংক্রিয় PCB পরিদর্শন মেশিন

◆ PSLM PMP প্রোগ্রামেবল ফেজ প্রোফাইল মডুলেশন পরিমাপ প্রযুক্তি

◆ চার/আট-পথ প্রজেকশন সিঙ্ক্রোনাস কাঠামোগত আলো প্রযুক্তি

◆ পরিমাপ আইটেম: অনুপস্থিত অংশ, অফসেট, ঘূর্ণন, ত্রিমাত্রিক পোলারিটি, বিপরীত অংশ, OCV, খাড়া, সাইড আপ, সমাধির পাথর, দুর্বল ঢালাই ইত্যাদি।

◆ সোল্ডার জয়েন্ট পরিদর্শন আইটেম: সোল্ডার টিপ, সোল্ডার ভলিউম শতাংশ, বেশি টিন, কম টিন, ব্রিজিং, হোল প্লাগিং, টিন ক্লাইম্বিং, প্যাড দূষণ ইত্যাদি।

◆ ক্ষুদ্রতম সনাক্তকরণ উপাদান: 01005 (ইংরেজি)

◆ XY নির্ভুলতা: 10um

◆ উচ্চ পুনরাবৃত্তিযোগ্যতা নির্ভুলতা: <1um(4sigma)

◆ সনাক্তকরণ এলাকা: 450x450mm

◆ অতি-উচ্চ ফ্রেম রেট উচ্চ-নির্ভুল শিল্প ক্যামেরা সহ টেলিসেন্ট্রিক লেন্স

◆ সনাক্তকরণ গতি: 0.45 সেকেন্ড/FOV

◆ চিহ্নিত পয়েন্ট স্বীকৃতি: 0.5 সেকেন্ড/প্রতিটি

◆ সর্বোচ্চ সনাক্তকরণ উচ্চতা: 10 মিমি

◆ বোর্ডের উপাদানগুলির উচ্চতা: 50 মিমি

◆ বাঁকানো PCB এর সর্বোচ্চ পরিমাপ উচ্চতা: ±5 মিমি

◆ অপারেটিং সিস্টেম: উইন্ডোজ 10 প্রফেশনাল (64 বিট)

◆ পাঁচ মিনিটের প্রোগ্রামিং, এক-কী অপারেশন

◆ SPC প্রক্রিয়া প্রযুক্তি নিয়ন্ত্রণ

বাস্তব 3D চিত্র
বস্তুর রঙ, পৃষ্ঠ এবং উপাদান দ্বারা প্রভাবিত হয় না
65m পর্যন্ত বিশেষ আকৃতির উপাদান সনাক্ত করা যেতে পারে
অতিরিক্ত পরীক্ষার প্রয়োজন নেই
একই সময়ে PCB নমন, বিদেশী পদার্থ এবং দূষণ সনাক্ত করতে পারে
3DAOI পরিদর্শন আইটেম: অনুপস্থিত অংশ, অফসেট, সমাধির পাথর, সাইড স্ট্যান্ডিং, বেশি টিন, কম টিন, উচ্চতা, মিথ্যা সোল্ডারিং, মিথ্যা সোল্ডারিং, ভাসমান উচ্চতা, উত্তোলিত ফুট, ক্লাইম্বিং টিন, পিন এবং বিদেশী বস্তু যা PCB সবুজ তেল দ্বারা পরিমাপ করা যায় , উড়ন্ত উপাদান, OCV প্রযুক্তি ভুল অংশ সনাক্ত করে এবং বিপরীত।

2. 3DAOI-এর প্রধান প্রয়োগ ক্ষেত্র

3D AOI স্বয়ংচালিত ইলেকট্রনিক্স, MINI LED চিপ টেস্টিং, সেমিকন্ডাক্টর প্যাকেজিং, মেমরি চিপস এবং বিভিন্ন মাউন্টিং সার্কিট বোর্ডে এর উচ্চ পরীক্ষার নির্ভুলতার কারণে ব্যাপকভাবে ব্যবহৃত হয় (0.4um)
