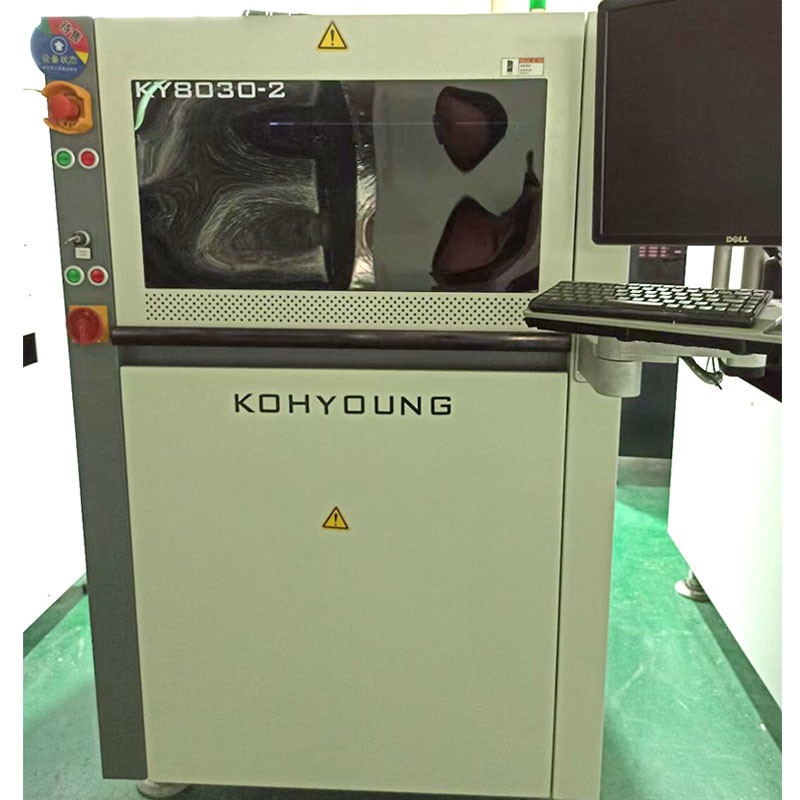

KY8030-2 PCB 3D সোল্ডার পেস্ট পরিদর্শন মেশিন এসএমটি ইনলাইন হাই এন্ড
KY8030-2 ইনলাইন SPI, হাই-এন্ড পিসিবি সোল্ডার পেস্ট পরিদর্শন মেশিন
3 গুণ দ্রুত
বার কোড যা একাধিক পাজল চিনতে পারে
বার কোড যা একাধিক পাজল চিনতে পারে
3D SPI + 3D AOI সংযোগের মাধ্যমে অপ্টিমাইজেশান প্রক্রিয়া
PCB বোর্ড বেঁকে গেলে স্বয়ংক্রিয়ভাবে ক্ষতিপূরণ দেওয়ার ক্ষমতা সহ
মুদ্রিত সোল্ডার পেস্টের ক্ষেত্রফল সঠিকভাবে পরিমাপ করুন এবং সোল্ডার পেস্টের আয়তন গণনা করুন
গাও ইয়ং ছায়া সমস্যা সম্পূর্ণরূপে সমাধান করতে দ্বৈত আলোর উত্স ব্যবহার করে
যেকোনো প্রোগ্রাম 10 মিনিটের মধ্যে সম্পাদনা করা যেতে পারে
2D+3D প্রযুক্তি ব্যবহার করে অনন্য SPI প্রযুক্তি
| 3D SPI-এর জন্য প্রয়োজনীয় পরিদর্শন আইটেম | |||||
| প্রয়োজন | সমাধান | ||||
| ছায়া সমস্যার সমাধান করুন | ছায়া ও দ্বিমুখী আলোকসজ্জা দূর করার জন্য মুরের নিবন্ধ প্রযুক্তি | ||||
| প্লেট নমনের রিয়েল-টাইম ক্ষতিপূরণ (2D+3D স্কিম) | • বোর্ড বেন্ডিং ক্ষতিপূরণ (প্যাড রেফারেন্সিং+জেড-ট্র্যাকিং) | ||||
| চালানো সহজ | • পুনর্নবীকরণ GUI, রঙিন 3D ছবি | ||||
| বিদেশী শরীরের সনাক্তকরণ | • 3D বিদেশী দেহ সনাক্তকরণ ফাংশন (ঐচ্ছিক) | ||||
| পরীক্ষা করার উপাদানসমূহ | পরীক্ষা করার উপাদানসমূহ | • আয়তন, এলাকা, সমন্বয়, অফসেট, ব্রিজিং, আকৃতি, সমতলতা | |||
| খারাপ টাইপ | • অনুপস্থিত মুদ্রণ, বেশি টিন, কম টিন, এমনকি টিন, খারাপ আকৃতি, অফসেট, সমতলতা | ||||
| সনাক্তকরণ কর্মক্ষমতা | ক্যামেরা রেজুলেশন | 15μm | 20μm | 25μm | |
| FOV/আকার | 30×30mm(1.18×1.18 ইঞ্চি) | 40×40mm(1.57×1.57 ইঞ্চি) | 50×50mm(1.97×1.97 ইঞ্চি) | ||
| সম্পূর্ণ 3D পরিদর্শন গতি | 22.5-56.1cm²/s (পরিদর্শন গতি PCB এবং পরিদর্শন শর্তের সাথে পরিবর্তিত হয়)। | ||||
| ন্যূনতম সোল্ডার পেস্ট পিচ | 100μm (3.94 mils) | 150μm (5.91 mils) | 200μm(7.87 mils) | ||
| ক্যামেরা | • 4 মেগাপিক্সেল ক্যামেরা | ||||
| আলোকসজ্জা | • IR-RGB LED (বিকল্প) | ||||
| Z অক্ষ রেজোলিউশন | 0.37μm | ||||
| উচ্চ নির্ভুলতা (সংশোধন মডিউল) | -1μm | ||||
| 01005 সনাক্তকরণ ক্ষমতা | ＜10% 6 Ó এ | ||||
| গেজ R&R(±50% সহনশীলতা) | |||||
| সর্বাধিক সনাক্তকরণ আকার | 10×10 মিমি | ||||
| সর্বোচ্চ সনাক্তকরণ উচ্চতা | • 400μm (বিকল্প 2 মিমি) | 0.39×0.39 ইঞ্চি | |||
| ন্যূনতম জমির পিচ | • 100μm (150μm সোল্ডার পেস্টের উচ্চতা) | 15.75 মিলিয়ন (选项 78.74 মিলিয়ন) | |||
| বিভিন্ন রঙের সাবস্ট্রেটের সাথে সামঞ্জস্যপূর্ণ | • করতে পারা | 3.94 মাইল (5.91 মিলিয়ন 锡膏高度) | |||
| সাবস্ট্রেট চিঠিপত্র | ট্র্যাক প্রস্থ সমন্বয় | • স্বয়ংক্রিয় | |||
| ট্র্যাক ফিক্সিং পদ্ধতি | • ফিক্সড ফ্রন্ট রেল/ফিক্সড রিয়ার রেল (চালানের সময় স্থির) | ||||
| সফটওয়্যার | সমর্থিত ইনপুট বিন্যাস | • গারবার ডেটা (274X,274D), ODB++ (বিকল্প) | |||
| প্রোগ্রামিং সফটওয়্যার | • ePM-SPI | ||||
| পরিসংখ্যান ব্যবস্থাপনা সরঞ্জাম | এসপিসি প্লাস: | ||||
| হিস্টোগ্রাম, এক্স-বার এবং আর-চার্ট, এক্স-বার এবং এস-চার্ট, সিপিএন্ড সিপিকে,% গেজ আর অ্যান্ড আর | |||||
| রিয়েল-টাইম SPC এবং একাধিক ডিসপ্লে | |||||
| এসপিসি অ্যালার্ম | |||||
| KSMART রিমোট মনিটরিং সিস্টেম | |||||
| অপারেশনের সুবিধা | • পরিদর্শনের শর্ত সেট করতে উপাদান আকার অনুযায়ী লাইব্রেরি তৈরি করুন | ||||
| KYCal: স্বয়ংক্রিয়ভাবে ক্যামেরা/লাইটিং/উচ্চতা ক্যালিব্রেট করুন | |||||
| অপারেটিং সিস্টেম | • Windows 7 Ultimate 64 বিট | ||||
| অ্যাড-অন | •1D&2D সহজ বারকোড রিডার | • স্ট্যান্ড্রাড ক্রমাঙ্কন লক্ষ্য | <span st | ||
| সমাধান | |||||
পণ্যের বৈশিষ্ট্য
3D সোল্ডার পেস্ট পরিদর্শন (দ্বৈত আলো)
উচ্চ-গতি এবং দক্ষ উত্পাদন লাইন অপ্টিমাইজেশান 3D SPI
ছায়া সমস্যা সমাধানের জন্য ডুয়াল-চ্যানেল আলো ব্যবহার করুন
মামলার দ্রুত মুদ্রণ প্রক্রিয়া নিশ্চিত করার জন্য, এটি মূলত ইজি UI এবং SPC প্লাস প্রোগ্রামগুলির সাথে সজ্জিত
এম, এল, এক্সএল মডেল এবং ডুয়াল লেন সিস্টেম পাওয়া যায়।
সার্টিফিকেশন:
চালান এবং ডেলিভারি:
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
