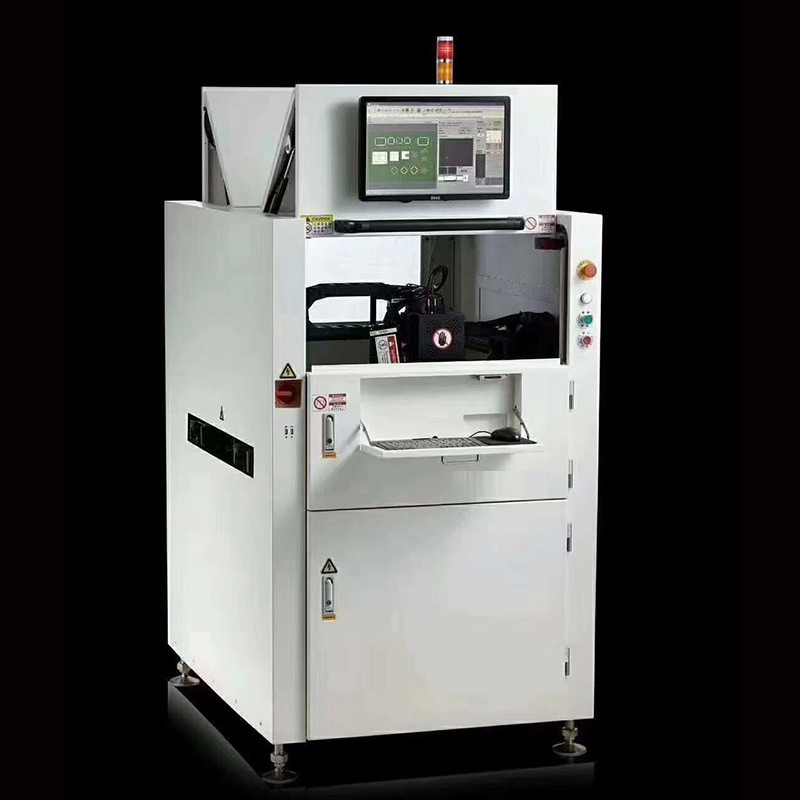

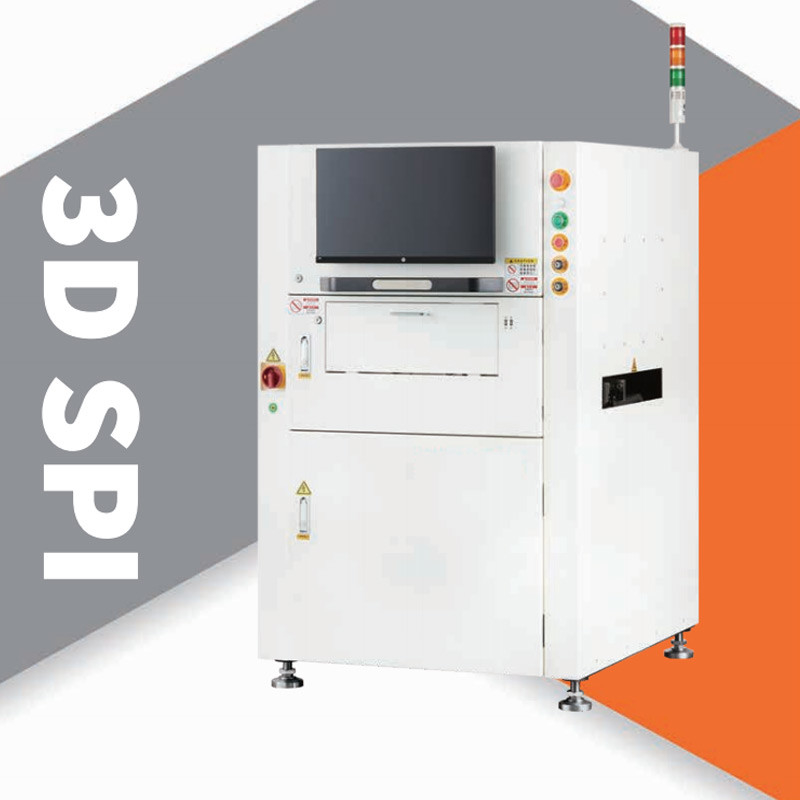

ইনলাইন ডুয়াল ট্র্যাক 3D SPI, ডাবল ট্র্যাক সোল্ডার পেস্ট পরিদর্শন
স্পেসিফিকেশন:
| 技术平台/প্রযুক্তি প্ল্যাটফর্ম | ডুয়াল কনভেয়ার টাইপ-বি/সি |
| 适用系列/সিরিজ | এস সিরিয়াল |
| 型号 মডেল | SH8080D |
| 测量原理/পরিমাপের নীতি | 3DwhitelightPSLMPMP(প্রোগ্রামেবল স্পেশিয়াল লাইট মডুলেশন, ফেজ মেজারমেন্ট প্রো ফ্ল অমেট্রি) |
| পরিমাপ অ-পারফর্মিং প্রকার সনাক্তকরণ |
(আয়তন, একরজ, উচ্চতা, XY অফসেট, আকৃতি, অনুপস্থিত প্রিন, অপর্যাপ্ত টিন, অত্যধিক টিন, ব্রিজিং, অফসেট, মাল-আকৃতি, পৃষ্ঠের দূষণ) |
| 镜头解析度/লেন্স রেজোলিউশন | 4.5um/5um/6um/8um/l0um/12um/15um/16um/18um/20um(বিকল্প) |
| 精度/নির্ভুলতা | XY(রেজোলিউশন): 10um |
| 重复精度 আবি ity পুনরাবৃত্তি করুন | উচ্চতা:≤1um(4 সিগমা) ； আয়তন/একরজ: <1%(4 সিগমা) ； |
| 检测重复性/GageR&R | <<10% |
| 检测速度/পরিদর্শনের গতি | 0.35sec/FOV-0.5sec/FOV(বিকল্প) |
| 检测头数量/পরিদর্শন প্রধানের কোয়ান লিটি | স্ট্যান্ডার্ড 1, বিকল্প 2,3 |
| 基准点检测时间/মার্ক-পয়েন্ট সনাক্তকরণ সময় | 0.3 সেকেন্ড/পিস |
| 最大检测高度/ম্যাক্সিমুন মি ও রিং হেড 弯曲PCB最大测量高度 |
±550um(±1200umas বিকল্প) |
| পিসিবি ওয়ার্পের সর্বোচ্চ পরিমাপ উচ্চতা | ±5 মিমি |
| 最小焊盘间距/মিনিমুন প্যাড স্পেসিং | 100um (প্যাডের উচ্চতা বেঞ্চমার্ক হিসাবে 150um প্যাড) 80um/100um/150um/200um(বিকল্প) |
| 最小元件/সর্বনিম্ন উপাদান | 01005/03015/008004(বিকল্প) |
| ম্যাক্সিম আনলোডিং PCB সাইজ (X*Y) | 450x310+450x310(B)470x310+470x310(C) |
| 630x310+630x310(বড় আকার) | |
| 定动轨设置/পরিবাহক সেটআপ | l সামনের কক্ষপথ, 2,3,4 গতিশীল কক্ষপথ |
| PCB 传送方向/PCB স্থানান্তরের দিকনির্দেশ | (বাম থেকে ডান বা ডান থেকে বামে) |
| 轨道宽度调整/পরিবাহক প্রস্থ সমন্বয় | (ম্যানুয়াল ও স্বয়ংক্রিয়) |
| 工程统计数据SPC/ইঞ্জিনিয়ারিং পরিসংখ্যান | হিস্টোগ্রাম； X বার-R চার্ট； X বার-এস চার্ট； CP&CPK； % গেজ রি অংশ ক্ষমতা ডেটা； SPI দৈনিক/সাপ্তাহিক/মাসিক প্রতিবেদন |
| Gerber和CAD导入Gerber&CAD ডেটা এলএম পোর্ট | সমর্থন Gerber বিন্যাস (274x, 274d), ম্যানুয়াল শেখান মডেল) ； CAD X/Y, অংশ নং, প্যাকেজ প্রকার ইম্পুট) |
| 操作系统技持/অপারেটিং সিস্টেম সমর্থন | উইন্ডোজ 7 পেশাদার (64 বিট) |
| 设备规格/সরঞ্জাম ডাই মেনশন এবং ওজন | W1000xD1350xH1530(B), 1200KgW1000xD1350xH1550(C), 1220Kg |
| 选配件/ঐচ্ছিক | একজন ব্যক্তি আরও মেশিন নিয়ন্ত্রণ করে, নেটওয়ার্ক পিসি (শুধুমাত্র সফ্টওয়্যার), 1D/2D বারকোড স্ক্যানার, আউট-লাইন প্রোগ্রামিং সফ্টওয়্যার, ইউপিএস ক্রমাগত পাওয়ার সাপ্লাই |
