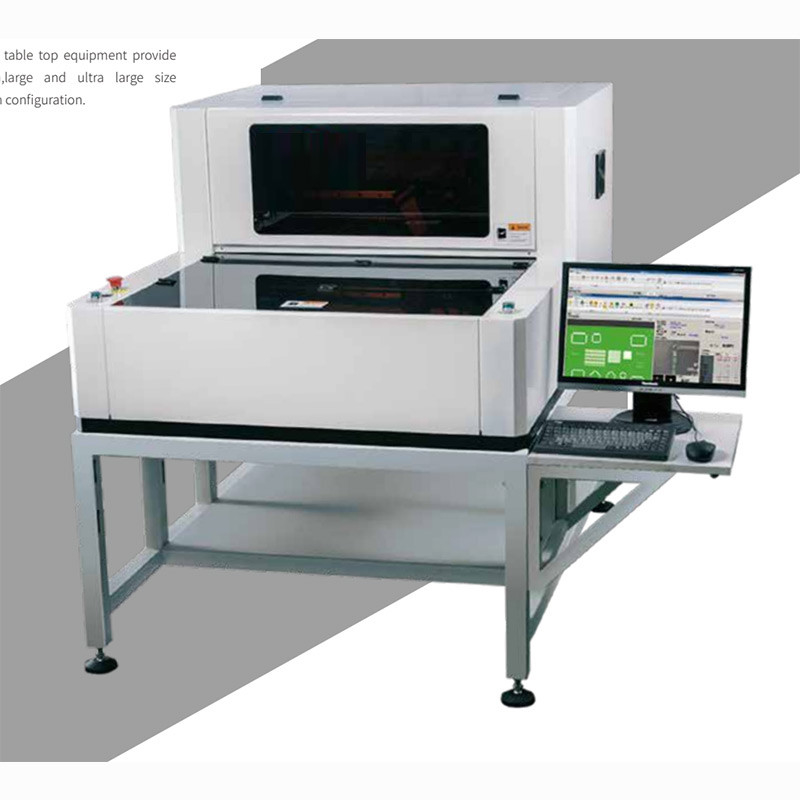

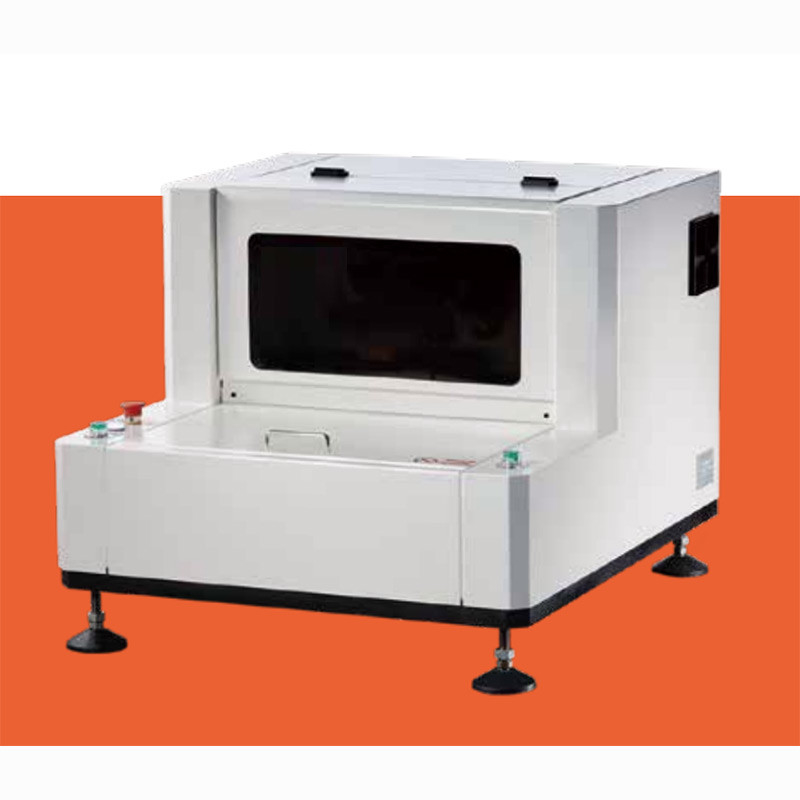

অফলাইন স্বয়ংক্রিয় SPI, ডেস্কটপ সোল্ডার পেস্ট পরিদর্শন মেশিন
এটি একটি ইকোনমি এবং উচ্চ মানের অফলাইন সোল্ডার পেস্ট পরিদর্শন সিস্টেম, কিছু মধ্য বা ছোট এসএমটি ফ্যাক্টরি পূরণ করার জন্য, আমরা বাজারে এই ধরনের সাশ্রয়ী-কার্যকর SPI মেশিন তৈরি করেছি
এই অফলাইন SPI ইনলাইনের তুলনায় অনেক বেশি সস্তা, আপনার শুধুমাত্র কম খরচে লাগবে আপনার SMT সমাবেশ লাইনের জন্য একটি স্বয়ংক্রিয় সোল্ডার পেস্ট পরিদর্শন মেশিন।
ডেস্কটপ SPI স্পেসিফিকেশন:
| পরামিতি | ||||
| মডেল | CN-OS100 | CN-OS200 | CN-OS300 | |
| পরিমাপের নীতি | 3DwhitelihtPSLMPMP(প্রোগ্রামেবল স্পেশিয়াল লাইট মডুলেশন, ফেজ মেজারমেন্ট প্রো ফ্ল অমেট্রি) | |||
| পরিমাপ | (ভলিউম, একরজ, উচ্চতা, XY অফসেট, আকৃতি) | |||
| অ-পারফর্মিং প্রকার সনাক্তকরণ | (অনুপস্থিত মুদ্রণ, অপর্যাপ্ত টিন, অত্যধিক টিন, ব্রিজিং, অফসেট, মা-আকৃতি, পৃষ্ঠের দূষণ) | |||
| 相机像素ক্যামেরা পিক্সেল | 1.3M | 5M | 5M | |
| 镜头解析度 লেন্স রেজোলিউশন | 20um/18um | 16um (13umas বিকল্প) | 16um (13umas বিকল্প) | |
| 可测最小元件 | 402 | 0201(01005as বিকল্প) | 0201(01005as বিকল্প) | |
| 视野尺寸FOV আকার | 26*20 মিমি | 30*30 মিমি 30*30 মিমি |
||
| 高度 উচ্চতা নির্ভুলতা | 0.37um | |||
| XY精度 নির্ভুলতা | (XY দিক) :15um XY দিক) :10um | |||
| 重复精度 পুনরাবৃত্তি ক্ষমতা | (ভলিউম:<lum ( 4 সিগমা) ； একর: <1%(4 সিগমা) | |||
| 检测重复性GageR&R | <10% | |||
| 检测速度পরিদর্শন গতি | 1.5 সেকেন্ড/FOV | 0.5 সেকেন্ড/FOV | ||
| 检测头数量পরিদর্শন প্রধানের পরিমাণ | একক মাথা একক মাথা (অপ টিপ হিসাবে টুইন-হেডস) |
|||
| 基准点检测时间মার্ক-পয়েন্ট সনাক্তকরণ সময় | 0.5 সেকেন্ড/পিস | |||
| 最大检测高度Maximun Me au রিং উচ্চতা 弯曲PCB最大测量高度 |
±350um ±550um |
|||
| পিসিবি ওয়ার্পের সর্বোচ্চ পরিমাপ উচ্চতা | ±2 মিমি | ±5 মিমি | ||
| 最小焊盘间距ন্যূনতম প্যাড ব্যবধান | 150um(150umas রেফারেন্সের উচ্চতা) | |||
| 最小测量大小সবচেয়ে ছোট পরিমাপের মাপ | 长方形(আয়তক্ষেত্র) :150um； 圆形(বৃত্তাকার) :200um | |||
| 最大PCB载板尺寸সর্বোচ্চ লোড হচ্ছে PCB আকার | X350xY250mm X460xY350mm X700xY600mm | |||
| 定动轨设置স্থির বা নমনীয় কক্ষপথ সেটিং | 左定轨বাম কক্ষপথ | 前定轨 সম্মুখ কক্ষপথ | 前定轨 সম্মুখ কক্ষপথ | |
| 工程统计数据ইঞ্জিনিয়ারিং পরিসংখ্যান | হিস্টোগ্রাম； X বার-R চার্ট； X বার-এস চার্ট； CP&CPK； % গেজ রি অংশ ক্ষমতা ডেটা； SPI দৈনিক/সাপ্তাহিক/মাসিক প্রতিবেদন | |||
| Gerber和CAD导入Gerber&CAD ডেটা এলএম পোর্ট | 支持Gerber格式(274x, 274d) Gerber ফরম্যাট সমর্থন করে； 人工Teach模式manual Teach মডেল； CAD X/Y, পার্ট নং, প্যাকেজ টাইপ等导入(CAD X/Y, পার্ট নং, প্যাকেজ টাইপ ইম্পুট) |
|||
| 操作系统支持অপারেটিং সিস্টেম সমর্থন | Windows 7 পেশাদার (32位32bit) | |||
| 设备规格 সরঞ্জাম ডাই মেনশন এবং ওজন | 630x480x540mm；75KG | 810x930x530mm；125KG | 1500x1100x600mm；345KG | |
| 选配件 বিকল্প | ||||
| 1D/2D বারকোড扫描枪； UPS不间断电源； 工作台(除CN-OS300外) | ||||
| 1D/2D বারকোড স্ক্যানার； UPS একটানা পাওয়ার সাপ্লাই； ওয়ার্কস্টেশন (CN-OS300 ছাড়া) | ||||
পালক"
PMP মডুলেশন প্রোফাইল পরিমাপ প্রযুক্তি
উন্নত ফেজ প্রোফাইল মডুলেশন পরিমাপ প্রযুক্তি (PMP), 8-বিট গ্রেস্কেল রেজোলিউশন ব্যবহার করে, 0.37 মাইক্রনের সনাক্তকরণ রেজোলিউশনে পৌঁছেছে।সোল্ডার পেস্ট প্রিন্টিংয়ের উচ্চ-নির্ভুলতা 3D এবং 2D পরিমাপ করুন।
পুরো বোর্ড পরিদর্শন
সম্পূর্ণরূপে স্বয়ংক্রিয় পুরো বোর্ড পরিদর্শন এবং ম্যানুয়াল পরিমাপ ক্ষমতা।স্বয়ংক্রিয়ভাবে সমস্ত সোল্ডার পেস্টের ভলিউম, ক্ষেত্রফল, উচ্চতা, XY অবস্থান সনাক্ত করুন যা সনাক্ত করা প্রয়োজন এবং প্রক্রিয়া ত্রুটি যেমন অনুপস্থিত মুদ্রণ, কম টিন, বেশি টিন, ব্রিজিং, অফসেট, খারাপ আকৃতি ইত্যাদির জন্য স্বয়ংক্রিয়ভাবে পরীক্ষা করুন। সরাসরি আমদানি গারবারকে সমর্থন করে ফরম্যাট (274x, 274d) ফরম্যাট, ম্যানুয়াল টিচ মোড।
1. সনাক্তকরণের নির্ভুলতা এবং সনাক্তকরণ নির্ভরযোগ্যতা প্রদান করুন।
2. উচ্চতা নির্ভুলতা: ±1um (ক্র্যালিব্রেশন টুল)
3. পুনরাবৃত্তিযোগ্যতা: 1um (4 σ) এর চেয়ে কম উচ্চতা (ক্র্যালিব্রেশন টুল)
4. ভলিউম 1% (5 σ) এর কম (ক্রমাঙ্কন টুল)
5. সিঙ্ক্রোনাস ডিফিউজ রিফ্লেকশন টেকনোলজি (DL) সম্পূর্ণরূপে সোল্ডার পেস্টের কাঠামোগত ছায়া এবং উজ্জ্বল স্পট হস্তক্ষেপের সমাধান করে।
6. 1.3 মিলিয়ন পিক্সেল উচ্চ-নির্ভুল শিল্প ডিজিটাল ক্যামেরা এবং উচ্চ-নির্ভুলতা বিশেষ শিল্প লেন্স গ্রহণ করুন।
7. সমন্বিত ঢালাই অ্যালুমিনিয়াম ফ্রেম এবং মার্বেল বেস যান্ত্রিক কাঠামোর স্থায়িত্ব নিশ্চিত করে।
8. নির্ভুল সার্ভো মোটর এবং বল স্ক্রু এবং গাইড রেল সরঞ্জামের চমৎকার যান্ত্রিক অবস্থান নির্ভুলতা নিশ্চিত করে।
9. Gerber ফাইল আমদানি এবং ম্যানুয়াল শেখান সমস্ত ব্যবহারকারীর প্রয়োজনীয়তা পূরণ.
10. পাঁচ মিনিটের প্রোগ্রামিং এবং এক বোতাম অপারেশন ব্যবহারকারীর অপারেশনকে সহজ করে।
11. স্বজ্ঞাত গতিশীল মনিটরিং ফাংশন রিয়েল-টাইম সনাক্তকরণ এবং সরঞ্জামের অবস্থা নিরীক্ষণ করতে।
12. সনাক্তকরণের গতি 2.5 সেকেন্ড/FOV-এর কম।
