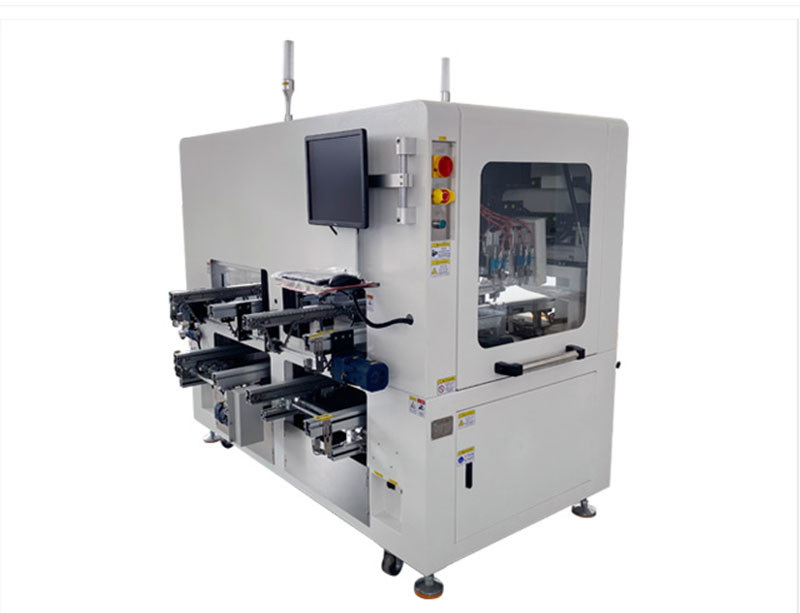

ডাবল ট্র্যাক 500 মিমি পিসিবি লেপ মেশিন ডুয়াল কনভেয়ার 500 মিমি/এস
CNZ-Vision5S-2 ডাবল ট্র্যাক লেপ মেশিন, ইনলাইন ডুয়াল কনভেয়র পিসিবি লেপ মেশিন
ডুয়াল-ট্র্যাক নির্বাচনী আবরণ মেশিনটি মূলত এসএমটি ডুয়াল-ট্র্যাক প্রিন্টিং প্রেস, প্লেসমেন্ট মেশিন এবং ডুয়াল-ট্র্যাক রিফ্লো সোল্ডারিংয়ের বিশেষ মাল্টি-ট্র্যাক উত্পাদন লাইনের জন্য ব্যবহৃত হয়।
এটি একাধিক ফাংশন সহ একটি মেশিনের কার্যকারিতা উপলব্ধি করতে পারে, যা কেবল উত্পাদন দক্ষতা উন্নত করে না, খরচও বাঁচায়।এটি একই সময়ে বিভিন্ন ভালভ বডি কম্বিনেশন (এক পয়েন্ট এবং একটি স্প্রে, দুটি পয়েন্ট এবং দুটি স্প্রে, 4 পয়েন্ট) বহন করতে পারে, যা গ্রাহকদের জন্য জিগস পাজলের দক্ষতা সমস্যা সমাধান করে এবং সরঞ্জামের ব্যবহারের হার উন্নত করে।
| ফ্রেমের আকার L*W*H | LI500*1300m*H 1700m |
| সরঞ্জাম প্ল্যাটফর্ম | T5 মিমি স্টেইনলেস স্টীল প্লেট |
| নিয়ন্ত্রণ পদ্ধতি | শিল্প কম্পিউটার, গতি নিয়ন্ত্রণ কার্ড |
| অপারেশন পদ্ধতি | কম্পিউটার নিয়ন্ত্রণ |
| প্রোগ্রামগতভাবে | শিক্ষাদান/মাউস এবং কীবোর্ড |
| চলমান প্রোগ্রাম স্টোরেজ নম্বর | 1000 এর বেশি |
| পিসিবি সংক্রমণ উচ্চতা: | উপরের ট্র্যাক 920 ± 20 গু.নিম্ন ট্র্যাক 600 ± 20 ম্যানুয়ালি সামঞ্জস্যযোগ্য |
| পরিবহন গতি: | 0-l3মি/মিনিটসামঞ্জস্যযোগ্য |
| সংক্রমণ দিক: | উপরের ট্র্যাক l.~R.নিম্ন ট্র্যাক RL.বাস্তব পরিস্থিতির উপর নির্ভর করে |
| ট্র্যাক দৈর্ঘ্য | 1. উপরের রেল 1500 মিমি, তিনটি বিভাগে বিভক্ত 450mnr600mm^450n), নিম্ন রেল 1500mm, একটি অংশ। |
| ট্র্যাক সমন্বয় পদ্ধতি | ম্যানুয়াল সমন্বয় |
| ট্র্যাক সমন্বয় প্রস্থ | 400 মিমি পূরণ করুন |
| পরিবহন পদ্ধতি | ডিসি |
| XY অক্ষ/ড্রাইভ মোড | সার্ভো মোটর, নির্ভুল বৈদ্যুতিক অক্ষ মডিউল ড্রাইভ |
| XY অক্ষ সর্বাধিক অপারেটিং গতি | 300-500 মিমি/সেকেন্ড |
| XY অক্ষ অবস্থান নির্ভুলতা | ±0।02 মিমি |
| Z অক্ষের সর্বোচ্চ অপারেটিং গতি | 300nm/s |
| Z-অক্ষ ড্রাইভ মোড | সার্ভো মোটর•নির্ভুল স্ক্রু মডিউল ড্রাইভ |
| ভালভ প্রকার: | প্রতিটি কাজের গ্রুপের জন্য 2টি শঙ্কুযুক্ত পরমাণুকরণ ভালভ।2 ফ্যান-আকৃতির অ্যাটোমাইজেশন ভালভ |
| পিসিবি বোর্ডের আকার (ফিক্সচার সহ) | L430MM*390MM সাথে দেখা করুন, একই সময়ে 2 160*320mm PCB বোর্ড স্প্রে করতে পারেন |
| PCB বোর্ড উপাদান উচ্চতা | MAX: ±50MM |
| Atomized স্প্রে প্রস্থ | 6-10 মিমি |
| ট্যাংক ভলিউম | অ্যাজিটেটিং ফাংশন প্রেসার ব্যারেল সহ একটি 10L স্টেইনলেস স্টিলের ভিতরের ব্যারেল - পরিষ্কারের জন্য একটি 2L স্টেইনলেস স্টিলের চাপ ব্যারেল |
| ওয়াশিং ফাংশন | সরঞ্জাম স্ব-পরিষ্কার ফাংশন |
| আলোর অংশ | লিউকোরিয়া আলোর উৎসের সরঞ্জাম |
| সনাক্তকরণ অংশ | সরঞ্জাম একটি ফ্লুরোসেন্ট এজেন্ট সনাক্তকরণ আলোর উৎস সঙ্গে আসে |
| উপরের এবং নীচের স্তর এবং সামনে এবং পিছনের সরঞ্জামগুলির মধ্যে ইন্টারফেস | স্ট্যান্ডার্ড SMEMA যোগাযোগ ইন্টারফেস |
| সরঞ্জাম ওজন | প্রায়.6()()কেজি |
| সরঞ্জাম ইনপুট শক্তি | AC220V 50HZ |
| সরঞ্জাম ইনপুট বায়ু উৎস | 4-6kgf/cm2 |
| সরঞ্জামের মোট শক্তি | 4. OKW |
অন-লাইন স্প্রে করার পিসিবি লেপ মেশিনকে লেপ মেশিন এবং স্প্রে ডিসপেনসারও বলা হয়।লেপ মেশিন আরো প্রায়ই স্বয়ংক্রিয় সমাবেশ লাইন ব্যবহার করা হয়.প্রধান ফাংশন হল PCB বোর্ডে একটি বিশেষ আঠালো প্রাক-পয়েন্ট করা যেখানে এটি প্যাচ করা প্রয়োজন, এবং তারপর এটি নিরাময়ের পরে ওভেনের মধ্য দিয়ে পাস করা।
লেপ প্রোগ্রাম অনুযায়ী স্বয়ংক্রিয়ভাবে বাহিত হয়.লেপ মেশিনটি প্রধানত পণ্য প্রক্রিয়ায় তিনটি অ্যান্টি-পেইন্টের জন্য ব্যবহৃত হয়, UV আঠালো এবং অন্যান্য তরলগুলি স্প্রে করা হয়, লেপা হয় এবং প্রতিটি পণ্যের অবস্থানে ড্রিপ করা হয় এবং লাইন, বৃত্ত বা আর্কস আঁকতে ব্যবহার করা যেতে পারে।
অন-লাইন স্বয়ংক্রিয় আবরণ মেশিনগুলি সমস্ত শিল্প অ্যাপ্লিকেশনগুলিতে থ্রি-প্রুফ পেইন্ট প্রয়োগের জন্যও বিখ্যাত, এবং লেপ মেশিনগুলির ক্রমাগত বিকাশের সাথে তারা ক্রমাগত বিকশিত এবং উন্নতি করছে।
তিনটি অ্যান্টি-পেইন্টের পুরো প্রক্রিয়াকরণ প্রক্রিয়াটি বিশেষ আঠালো স্প্রে করা থেকে নিরাময় ইন্টিগ্রেশন পর্যন্ত পুরো প্রক্রিয়াটি উপলব্ধি করতে পারে।লেপ মেশিনের ভবিষ্যত আরও ভাল হবে।সব পরে, উচ্চ গতির জেট কর্মক্ষমতা শুধু এই সুবিধার চেয়ে বেশি.অনেক কারখানা তাদের সমাবেশ লাইনের জন্য এটি বেছে নেওয়ার অন্যান্য কারণ রয়েছে।
অনলাইন কনফরমাল লেপ মেশিনের কাজের নীতি
1. শিল্প কম্পিউটার + বোর্ড কার্ড নিয়ন্ত্রণ, বড় তরল স্ফটিক প্রদর্শন, সুবিধাজনক অপারেশন এবং সহজ প্রোগ্রামিং গ্রহণ করুন;
2. কাজের প্রোগ্রামটি সম্পাদনা করার সময়, অপারেটর PCB-তে উপাদানগুলির প্রস্থ অনুসারে বিভিন্ন স্প্রে বন্দুক চয়ন করতে পারে এবং PCB-তে উপাদানগুলির উচ্চতা অনুসারে নির্বিচারে উঠতে এবং পড়ে যেতে পারে;
3. সরঞ্জামগুলি সমস্ত সম্পাদিত প্রোগ্রাম সংরক্ষণ করতে পারে এবং অপারেটর বিভিন্ন PCB বোর্ড অনুযায়ী সংশ্লিষ্ট প্রোগ্রামগুলিকে কল করতে পারে;
4. স্বয়ংক্রিয় অ্যান্টি-কিউরিং ফাংশন কার্যকরভাবে আঠালো বন্দুক এবং পায়ের পাতার মোজাবিশেষ আঠালো শুকানোর কারণে ব্লক করা থেকে প্রতিরোধ করতে পারে;
5. সরঞ্জাম একটি UV সনাক্তকরণ আলোর উৎস সঙ্গে আসে, এবং স্প্রে করার প্রভাব স্প্রে করার সময় বাস্তব সময়ে পালন করা যেতে পারে;
6. সময়-ভাগ করার জন্য দুই ধরনের আঠালো ভালভ ব্যবহার করুন, তির্যক কোণ সহ নির্বাচনী আবরণ বহন করতে পারেন, নির্বাচিত এলাকার বাইরে স্প্রে করা এড়াতে পারেন, যাতে চিত্রগ্রহণ, ফিল্ম অপসারণ এবং মেরামত প্রক্রিয়া এড়াতে পারেন:
7. স্বয়ংক্রিয় আবরণ এবং সমাবেশ লাইন অপারেশন ব্যাপকভাবে উত্পাদনশীলতা বৃদ্ধি.
8. প্রতিটি পণ্যের থ্রি-প্রুফ পেইন্টের আবরণের পরিমাণ এবং বেধ সামঞ্জস্যপূর্ণ, পণ্যের সামঞ্জস্য বেশি এবং তিন-প্রমাণ গুণমান স্থিতিশীল এবং নির্ভরযোগ্য।
9. শ্রম বাঁচান, প্রতিরক্ষামূলক টেপের মতো ভোগ্যপণ্যের খরচ বাঁচান এবং প্রতিরক্ষামূলক টেপ সংযুক্ত এবং অপসারণের জন্য সময় বাঁচান, উৎপাদন খরচ এবং শ্রমের ব্যবহার ব্যাপকভাবে হ্রাস করুন।
10. মেশিনটি সম্পূর্ণরূপে আবদ্ধ কাঠামো গ্রহণ করে এবং ওয়ার্কশপে বায়ু দূষণ এড়াতে, কর্মীদের স্বাস্থ্য রক্ষা করতে এবং একটি কাজের পরিবেশ তৈরি করতে একটি বহু-কোণ নিষ্কাশন গ্যাস পুনরুদ্ধার এবং নিকাশী ব্যবস্থা রয়েছে।
