400mm পুরো প্লেট PCB আবরণ মেশিন টাচ স্ক্রীন PLC নিয়ন্ত্রণ

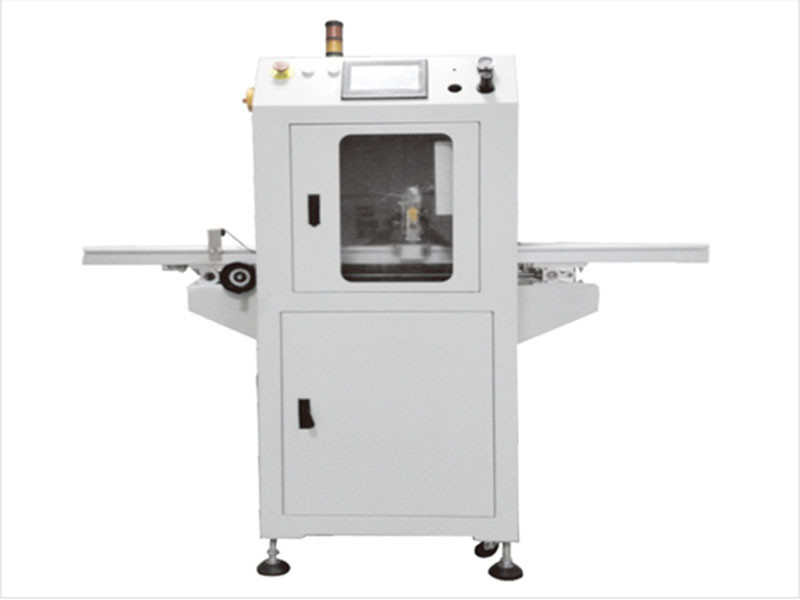

পুরো প্লেট PCB আবরণ মেশিন CNZ-ভিশন1
| স্পেসিফিকেশন | জেড-ভিশনল |
| পিসিবি স্প্রে করার পরিসীমা (ফিক্সচার সহ) | Y = 450 মিমি |
| উপাদান উচ্চতা | চেইনের উপরে এবং নীচে 70টি রিং |
| PCB প্রান্ত স্থান | |
| Y-অক্ষ ড্রাইভ মোড | স্টেপার মোটর + বেল্ট মডিউল |
| Y অক্ষ সর্বাধিক অপারেটিং গতি | 400-600mm/s |
| Y পুনরাবৃত্তি সঠিকতা | ± 0.05 মিমি |
| বোকা কাজ | স্ট্যান্ডার্ড LR (RL) |
| উচ্চতা বহন | 920±20 মিমি |
| স্থানান্তর গতি | 0_3.5মি/মিনিট |
| ট্রান্সমিশন মোটর | গতি নিয়ন্ত্রণ মোটর |
| মডুলেশন পদ্ধতি | ম্যানুয়ালি পরামিতি সম্পাদনা করুন |
| ভালভ বিতরণ | একক স্পষ্টতা atomization ভালভ |
| মাত্রা | L1060mm*W930mm*H1680mm |
| সরঞ্জাম ওজন | প্রায়, 350 কেজি |
| সরঞ্জাম বায়ু চাপ | 0.4-0।6 এমপি& |
| নিষ্কাশন প্রয়োজনীয়তা | 900n?/ঘণ্টা |
| সরঞ্জাম শক্তি | AC220V 50Hz |
| সরঞ্জামের মোট শক্তি | 1.2KW |
| নিয়ন্ত্রণ পদ্ধতি | মানব-মেশিন টাচ স্ক্রিন পিএলসি নিয়ন্ত্রণ |
| আবরণ সফটওয়্যার | লি সফ্টওয়্যার + টাচ স্ক্রিন সিস্টেম নিয়ন্ত্রণ করুন |
| প্রোগ্রামগতভাবে | ম্যানুয়ালি পরামিতি সম্পাদনা করুন |
প্রযুক্তিগত বৈশিষ্ট্য:
কনিয়ন্ত্রণ অংশ: পিএলসি + টাচ স্ক্রিন নিয়ন্ত্রণ, সহজ প্রোগ্রামিং এবং সুবিধাজনক অপারেশন;স্ব-উন্নত অপারেটিং সফ্টওয়্যার, সুবিধাজনক রক্ষণাবেক্ষণ।ওয়ার্কিং স্প্রেয়িং প্রোগ্রাম সম্পাদনা করার সময়, অপারেটর PCB-তে উপাদানগুলির উচ্চতা অনুসারে স্প্রে ভালভের উচ্চতা ম্যানুয়ালি সামঞ্জস্য করতে পারে এবং PCB-এর বিভিন্ন মাত্রা অনুযায়ী সফ্টওয়্যারে স্প্রে করার পরিসর সেট করতে পারে।একটি ওয়ার্কপিস ছাড়া স্প্রে করার সময় ভিজিয়ে রাখা আঠালো ভালভ নির্বাচন করা যেতে পারে, যা কার্যকরভাবে আঠালো বন্দুক এবং পায়ের পাতার মোজাবিশেষ আঠালো শুকানোর কারণে ব্লক হওয়া থেকে প্রতিরোধ করতে পারে।
খ.ফ্রেম অংশ: ফ্রেম সম্পূর্ণ শীট ধাতু নমন নকশা তৈরি, যা শক্তিশালী এবং টেকসই;শীট ধাতু ইলেক্ট্রোস্ট্যাটিক পাউডার স্প্রে এবং বেকিং পাউডার প্রযুক্তি দ্বারা সম্পন্ন হয়, যা সুন্দর এবং পরিষ্কার করা সহজ।
গ.কাজের অংশ: সার্ভো মোটর সিঙ্ক্রোনাস বেল্ট মডিউলের কার্যকারী অংশটিকে সরানোর জন্য চালিত করে, যা আরও স্থিতিশীল এবং সুনির্দিষ্ট।রাবার ভালভের উপরের এবং নীচের কাজের অংশগুলি স্থির করা হয়েছে এবং উচ্চতা ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।স্প্রে ভালভ একটি উচ্চ-নির্ভুল ছোট অ্যাটমাইজিং স্প্রে ভালভ ব্যবহার করে এবং স্প্রে প্রস্থ সামঞ্জস্যযোগ্য।
dকনভেয়িং পার্ট: কনভেয়িং ডিরেকশন বাম থেকে ডানে।শক্তি হ্রাস বাক্স সহ বৈদ্যুতিন গতি নিয়ন্ত্রণ মোটর গ্রহণ করে এবং পরিবাহিত গতির পরিসীমা 0-3.5 মি/মিনিট।স্ব-উন্নত অ্যালুমিনিয়াম কনভেয়িং লাইনটি সুবিধাজনক এবং সুন্দর, এবং কনভেয়িং পদ্ধতি হল চেইন ট্রান্সমিশন, কনভেয়িং প্রস্থ ম্যানুয়ালি রৈখিক গাইড রেল দ্বারা সামঞ্জস্য করা যেতে পারে, উচ্চতর সমন্বয় নির্ভুলতার সাথে, সমন্বয় পরিসীমা 50-450 মিমি;চেইন হল একটি 3-পয়েন্ট স্টেইনলেস স্টিলের চেইন যার একটি স্টপার এবং একটি লম্বা পিন রয়েছে।
eগ্লুইং ডিভাইস: ম্যানুয়াল মিক্সিং ফাংশন সহ 10L প্লাস্টিক স্টোরেজ ট্যাঙ্ক এবং তাইওয়ানে তৈরি 2L স্টেইনলেস স্টীল পরিষ্কারের ট্যাঙ্ক।
চভেজানো ডিভাইস: সাধারণ স্টেইনলেস স্টিলের কাপ ব্যবহার করে, বুদ্ধিমান ডিজাইন এবং প্রতিস্থাপন করা সহজ।
gআলো সনাক্তকরণ অংশ: সরঞ্জাম একটি আলো সিস্টেম দিয়ে সজ্জিত করা হয়.
পিসিবি অনলাইন লেপ মেশিনটি বিশেষভাবে স্প্রে করা, স্পিন লেপ এবং তরল আবরণের অন্যান্য পদ্ধতিগুলিকে সাবস্ট্রেটের পৃষ্ঠে উপাদানের একটি স্তর আবরণ করার জন্য ডিজাইন করা হয়েছে।এটি প্রধানত পণ্য প্রক্রিয়ায় পণ্যের সুনির্দিষ্ট অবস্থানে তরল আবরণের সুনির্দিষ্ট স্প্রে করার জন্য ব্যবহৃত হয়, তাই কিছু লোক একে আঠালো স্প্রেডার বলে।, ফুয়েল ইনজেকশন মেশিন, ইত্যাদি। প্রধানত চামড়ার পণ্য, ইলেকট্রনিক্স, অটোমোবাইল এবং অন্যান্য শিল্পে ব্যবহৃত হয়।
লেপ মেশিন অটোমেশন লাইনটিকে একটি সম্পূর্ণ স্বয়ংক্রিয় লেপ মেশিনও বলা হয়, যার অর্থ হল সরঞ্জামগুলির একটি স্বয়ংক্রিয় খাওয়ানো এবং ডিসচার্জিং কনভেয়িং মেকানিজম রয়েছে, যা উপকরণ সংগ্রহকারী কর্মীদের নির্মূল করে এবং এন্টারপ্রাইজের প্রতিযোগিতামূলকতা বাড়ায়।
আবরণ মেশিন অটোমেশন লাইনের আবরণ সিস্টেম একটি সম্পূর্ণরূপে প্রোগ্রামযোগ্য তিন-অক্ষ ট্রান্সমিশন প্ল্যাটফর্ম প্রদান করে।এটি একটি প্যানাসনিক সার্ভো মোটর সহ একটি নির্ভুলতা স্ক্রু মডিউল ট্রান্সমিশন সিস্টেম গ্রহণ করে এবং অবস্থান নির্ভুলতা 0.02 মিমি পৌঁছতে পারে।তাদের মধ্যে, জেড-অক্ষের দিক স্বয়ংক্রিয়ভাবে একটি একক স্প্রে পরিসীমা সামঞ্জস্য করতে বিশেষ-আকৃতির ডিভাইসের উচ্চতা অনুযায়ী অগ্রভাগকে স্বয়ংক্রিয়ভাবে বাড়াতে এবং কমাতে পারে।এটি মূল এলাকায় স্প্রে করার প্রভাবকে আরও ভালভাবে নিয়ন্ত্রণ করতে পারে এবং উৎপাদনের ধারাবাহিকতা উন্নত করতে পারে।
