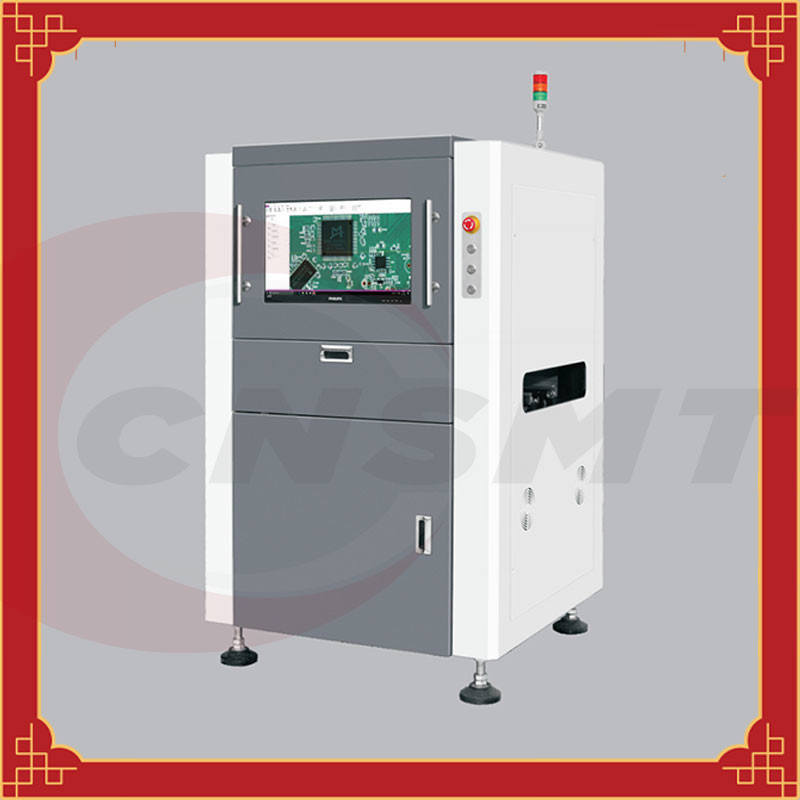

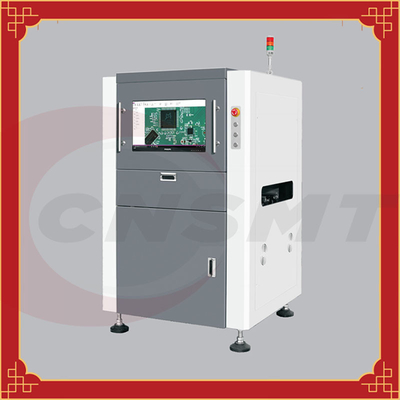

অনলাইন ইনলাইন অটোমেটেড অপটিক্যাল ইন্সপেকশন সিস্টেম 2D SMT PCB AOI মেশিন
কম খরচে 2D SMT AOI, অনলাইন/ইনলাইন স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন
| অপটিক্যাল ক্যামেরা | 5 মিলিয়ন উচ্চ গতির স্মার্ট ডিজিটাল শিল্প ক্যামেরা (ঐচ্ছিক) |
| রেজোলিউশন (FOV) | স্ট্যান্ডার্ড 15μm/Pixel (FOV: 38mm*30mm) 10/15/20μm/পিক্সেল (ঐচ্ছিক) |
| অপটিক্যাল লেন্স | 5M পিক্সেল স্তরের টেলিসেন্ট্রিক লেন্স, ক্ষেত্রের গভীরতা: 8mm-10mm |
| আলোর উত্স সিস্টেম | উজ্জ্বল RGB সমাক্ষীয় রিং মাল্টি-এঙ্গেল LED আলোর উৎস |
| অপারেটিং সিস্টেম | উইন্ডোজ 10 পেশাদার |
| কম্পিউটার সেটআপ | i3 CPU, 8G GPU গ্রাফিক্স কার্ড, 16G মেমরি, 120G সলিড স্টেট ড্রাইভ, 1TB মেকানিক্যাল হার্ড ড্রাইভ |
| যন্ত্র শক্তি | AC 220V ±10%, ফ্রিকোয়েন্সি 50/60Hz, রেট পাওয়ার 1.2KW |
| পিসিবি প্রবাহ | বোতামের মাধ্যমে বাম → ডান ডান → বামে সেট করা যেতে পারে |
| পিসিবি স্প্লিন্ট পদ্ধতি | দ্বিপাক্ষিক ফিক্সচার যা স্বয়ংক্রিয়ভাবে খোলে বা প্রত্যাহার করে |
| Z অক্ষ ফিক্সিং পদ্ধতি | 1 ট্র্যাক সংশোধন করা হয়েছে, 2 ট্র্যাক স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যাবে |
| Z অক্ষ ট্র্যাক সমন্বয় পদ্ধতি | স্বয়ংক্রিয়ভাবে প্রস্থ সামঞ্জস্য করুন |
| ট্র্যাক উচ্চতা | 900±25 মিমি |
| বায়ু চাপ | 0.4～0.8 মানচিত্র |
| যান্ত্রিক মাত্রা | 900mm×950mm×1600mm (L×W×H) উচ্চতা সতর্কীকরণ আলো ছাড়াই |
| মেশিনের ওজন | 500 কেজি |
| ঐচ্ছিক কনফিগারেশন | অফলাইন প্রোগ্রামিং সফ্টওয়্যার, বাহ্যিক বারকোড বন্দুক, MES ট্রেসেবিলিটি সিস্টেম ইন্টারফেস খোলা, রক্ষণাবেক্ষণ স্টেশন হোস্ট |
| আকার | 50×50 mm～500×325 mm (বৃহত্তর আকার গ্রাহকের প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে) |
| বেধ | 0.3 মিমি - 6 মিমি |
| বোর্ড ওজন | ≤3 কেজি |
| স্পষ্ট উচ্চতা | উপরের স্পষ্ট উচ্চতা ≤30mm, নিম্ন পরিষ্কার উচ্চতা ≤20mm (বিশেষ প্রয়োজনীয়তা কাস্টমাইজ করা যেতে পারে) |
| ন্যূনতম পরীক্ষার উপাদান | 0201 উপাদান, 0.3 মিমি এবং তার বেশি পিচ সহ ICs (ঐচ্ছিকভাবে 01005 উপাদান পর্যন্ত) |
| সোল্ডার পেস্ট প্রিন্টিং | অস্তিত্ব, বিচ্যুতি, কম টিন, বেশি টিন, খোলা বর্তনী, দূষণ, এমনকি টিন ইত্যাদি। |
| অংশ ত্রুটি | অনুপস্থিত অংশ, অফসেট, তির্যক, সমাধির পাথর, পাশে দাঁড়ানো, উল্টে যাওয়া অংশ, বিপরীত পোলারিটি, ভুল অংশ, ক্ষতিগ্রস্ত, একাধিক অংশ ইত্যাদি। |
| সোল্ডার জয়েন্টের ত্রুটি | কম টিন, বেশি টিন, একটানা টিন, ভার্চুয়াল সোল্ডার, একাধিক টুকরা ইত্যাদি। |
| তরঙ্গ সোল্ডারিং পরিদর্শন | পিন, উক্সি, কম টিন, আরও টিন, ভার্চুয়াল সোল্ডার, টিনের গুটিকা, টিনের গর্ত, খোলা সার্কিট, একাধিক টুকরা ইত্যাদি সন্নিবেশ করুন। |
| লাল প্লাস্টিকের বোর্ড পরিদর্শন | অনুপস্থিত অংশ, অফসেট, তির্যক, সমাধির পাথর, পাশে দাঁড়ানো, উল্টে যাওয়া অংশ, বিপরীত পোলারিটি, ভুল অংশ, ক্ষতিগ্রস্ত, আঠালো ওভারফ্লো, একাধিক অংশ ইত্যাদি। |
কেন আপনার SMT প্রয়োজনের জন্য CNSMT বেছে নিন?
এই কারণেই সারা বিশ্বের অনেক SMT কারখানা CNSMT বিশ্বাস করে।আমরা শুধু বিক্রয়ের পরে নই;আমরা দীর্ঘমেয়াদী ব্যবসায়িক সম্পর্কের পরে আছি।
কোম্পানির তথ্য
সিএনএসএমটি হল চীনে 10 বছরের বেশি অভিজ্ঞতা সহ এসএমটি মেশিন এবং সমাধানের জন্য নেতৃস্থানীয় প্রস্তুতকারক এবং সরবরাহকারী।এবং আমরা এসএমটি ব্যবসায়ীদের জন্য OEM এবং ODMও করতে পারি, আমাদের কাছে এসএমটি ক্ষেত্রের বিশাল উত্স রয়েছে, এমনকি আপনার ব্যবহৃত বা নতুন এসএমটি সরঞ্জাম বা অন্যান্য অংশের প্রয়োজন, আমরা আপনাকে সেরা মানের এবং প্রতিযোগিতামূলক খরচের মেশিন পেতে সহায়তা করতে পারি।
আমরা তোমার জন্য কি করতে পারি:
※ আমাদের নিজস্ব কারখানায় এসএমটি সরঞ্জাম এবং ডিভাইস রয়েছে
※ আমাদের উত্পাদন মেশিনের জন্য একটি পেশাদার প্রযুক্তিবিদ প্রকৌশলী দল আছে
※ আমরা আপনার প্রয়োজনীয়তা অনুযায়ী আপনার জন্য SMT মেশিনের বিভিন্ন কাস্টমাইজ করতে পারি
※ আমরা সারা বিশ্ব জুড়ে ব্যবহৃত এবং নতুন SMT সরঞ্জাম ক্রয় এবং বিক্রি করি
※ আমরা আপনাকে SMT ফুল লাইন মেশিন প্রদান করি এবং বিশ্বব্যাপী রপ্তানি করি
※ আপনার জন্য সবচেয়ে নির্ভরযোগ্য চীনা অংশীদার হয়ে উঠছে।
আমাদের সেবা
1, SMT পূর্ণ লাইন সমাধান
2, SMT পেরিফেরাল সরঞ্জাম প্রস্তুতকারক
3, SMT ফিডার, smt অগ্রভাগ, smt ফিডার ক্রমাঙ্কন, PCB ট্রলি, ফিডার ট্রলি, PCB স্ট্রোরেজ, SMT squeegee প্রস্তুতকারক
4, ব্যবহৃত এবং নতুন ইয়ামাহা জুকি ফুজি প্যানাসোনিক স্যামসাং এবং রিফ্লো ওভেন প্রিন্টার কিনুন এবং বিক্রি করুন
আমাদের পণ্যগুলি সারা বিশ্ব জুড়ে বিক্রি হয় You আপনি আমাদের পণ্যগুলির সম্পূর্ণ প্রক্রিয়া সম্পর্কে নিশ্চিত থাকতে পারেন।
