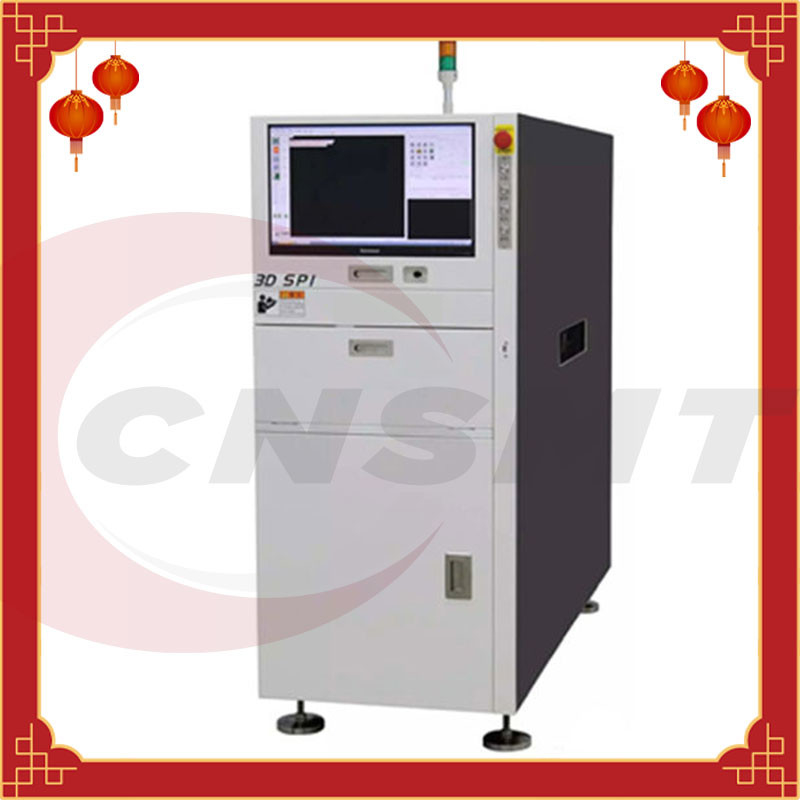

3D ইনলাইন SPI PCB SMT পরিদর্শন মেশিন 5mm PCB এর জন্য ডান থেকে বামে
3D ইনলাইন SPI PCB পরিদর্শন মেশিন -CNSMT-8650M
সিএনএসএমটি হল চীনে পিসিবি পরিদর্শন সিস্টেম মেশিনগুলির অন্যতম শক্তিশালী নির্মাতা, যার মধ্যে এসপিআই, সোল্ডার পেস্ট পরিদর্শন সিস্টেম, এওআই, স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন সিস্টেম এবং অন্যান্য এসএমটি পিসিবি পরিদর্শন সরঞ্জাম রয়েছে,
এসএমটি ক্ষেত্রে আমাদের একটি পেশাদার উন্নয়ন দল রয়েছে, আপনাকে সেরা হার এবং সেরা মানের পিসিবি পরিদর্শন মেশিন সরবরাহ করে
আপনার যদি এই মেশিনগুলির কোন প্রয়োজন থাকে, অনুগ্রহ করে অবিলম্বে আমাদের সাথে যোগাযোগ করুন!
স্পেসিফিকেশন:
| অনলাইন 3D SPI SHS সিরিয়াল | ||||||
| 1 | আইটেম | মডেল | SH8650M | SH8650L | SH8650XL | SH1250L |
| 2 | পরীক্ষার বিষয়বস্তু | দুর্বল সনাক্তকরণের ধরন | কম টিন, তীক্ষ্ণ, শর্ট সার্কিট, অফসেট, আকৃতি | |||
| 3 | স্ট্যান্ডার্ড পরিদর্শন আইটেম | এলাকা, উচ্চতা, আয়তন, অবস্থান, শর্ট সার্কিট | ||||
| 4 | সোল্ডার পেস্ট উচ্চতা সনাক্তকরণ পরিসীমা | 0～500μm | ||||
| 5 | ন্যূনতম পরিমাপের আকার | 50*50μm | ||||
| 6 | সর্বোচ্চ প্যাড আকার | 12*12 মিমি | ||||
| 7 | ন্যূনতম প্যাড পিচ | 100μm | ||||
| 8 | অপটিক্যাল সিস্টেম | সনাক্তকরণ নীতি | মাল্টি-কালার ভেক্টর সীমানা পরিমাপ পদ্ধতি এবং প্রোগ্রামেবল স্ট্রাইপ টাইপ ত্রিভুজ উচ্চতা পরিমাপ পদ্ধতি | |||
| 9 | উচ্চ নির্ভুলতা | 1μm | ||||
| 10 | উচ্চ রেজল্যুশন | 0.35μm | ||||
| 11 | ক্যামেরা ব্র্যান্ড | জার্মান আইডিএস | ||||
| 12 | ক্যামেরা পিক্সেল | 5.3 মিলিয়ন / 12 মিলিয়ন | ||||
| 13 | লেন্সের সংখ্যা | ডুয়াল লেন্স | ||||
| 14 | আলোর উৎসের সংখ্যা | 6 আলোর উৎস | ||||
| 15 | FOV আকার | 32*24.5mm/35.5*28mm/44.2*35mm | ||||
| 16 | অপটিক্যাল রেজোলিউশন | 12μm/14μm/17μm | ||||
| 17 | সনাক্তকরণ গতি | 0.38s/FOV | ||||
| 18 | সফটওয়্যার অংশ | সফ্টওয়্যার ভাষা | চাইনিজ | |||
| 19 | প্রোগ্রামিং সফটওয়্যার | অফলাইন প্রোগ্রামিং | ||||
| 20 | প্রোগ্রামিং সময় | 5～10 মিনিট | ||||
| 21 | প্রোগ্রামিং মোড, ডেটা টাইপ | Gerber Data 274D/274X, PCB স্ক্যানিং পিকচার প্রোগ্রামিং | ||||
| 22 | অফলাইন প্রোগ্রামিং সফটওয়্যার | স্ট্যান্ডার্ড অফলাইন প্রোগ্রামিং সফটওয়্যার | ||||
| 23 | এসপিসি ডেটা অধিগ্রহণ বিশ্লেষণ এবং প্রক্রিয়া পর্যবেক্ষণ সফ্টওয়্যার | স্ট্যান্ডার্ড SPC | ||||
| 24 | হার্ডওয়্যার অংশ | ফ্রেমের গঠন | ইন্টিগ্রাল ঢালাই, স্ক্রু রড, গাইড রেল | |||
| 25 | ড্রাইভ পদ্ধতি | সার্ভো মোটর | ||||
| ন্যূনতম PCB আকার | 55*55 মিমি | |||||
| 26 | কক্ষপথ মোড | একক গাইড | ||||
| 28 | সর্বোচ্চ পিসিবি আকার (মিমি) |
400*350 | 600*500 | 700*460 | 1200*500 | |
| 29 | পিসিবি পরামিতি | 0.5~5.0 মিমি ≤5.0 কেজি | ||||
| 30 | PCB অনুমোদিত উপাদান উচ্চতা | শীর্ষ: 20 মিমি, নীচে: 25 মিমি | ||||
| 31 | PCB প্রক্রিয়া প্রান্ত প্রস্থ | 2~3 মিমি | ||||
| 32 | রেল প্রস্থ সমন্বয় পদ্ধতি | ম্যানুয়াল/স্বয়ংক্রিয় প্রস্থ সমন্বয় | ||||
| 33 | পিসিবি পজিশনিং এবং ক্ল্যাম্পিং পদ্ধতি | উপরের অবস্থান, সিলিন্ডার ক্ল্যাম্পিং | ||||
| 34 | রেলের উচ্চতা | 900±20 মিমি | ||||
| 35 | ট্র্যাক এক্সটেনশন | এন্ট্রি পোর্ট সংযোগ টেবিল সংরক্ষণ করতে পারেন, দৈর্ঘ্য: 200mm, বিনামূল্যে দেওয়া যেতে পারে | ||||
| 36 | পিসিবি সংক্রমণ দিক | বাম থেকে ডান/ডান থেকে বামে (ফ্যাক্টরি সেটিং) | ||||
| 37 | কম্পিউটার অংশ | কম্পিউটার হোস্ট, ডিসপ্লে | i7 CPU, 16G, 1TB, 22' LCD (1920X1080) | |||
| 38 | অপারেটিং সিস্টেম | উইন্ডোজ 7 64 বিট | ||||
| 39 | বারকোড স্ক্যানিং ফাংশন | ক্যামেরা সরাসরি স্ক্যান, ঐচ্ছিক বহিরাগত বারকোড বন্দুক | ||||
| 40 | সরঞ্জাম প্রয়োজনীয়তা | সরঞ্জামের আকার (L*D*H) (মিমি) |
630*1620*1470 | 830*1620*1470 | 930*1535*1500 | 1700*1150*1500 |
| 41 | পাওয়ার স্পেসিফিকেশন | AC190~230V 50/60 Hz 1KVA | ||||
| 42 | কাজের চাপ | 0.35~0.6mpa | ||||
| 43 | সরঞ্জামের ওজন (কেজি) | 1200 কেজি | 1300 কেজি | 1200 কেজি | 1500 কেজি | |
পালক:
কেন 3D SPI বেছে নিন
সোল্ডার পেস্ট পরিদর্শন সিস্টেম (SPI) প্রধানত দ্বি-মাত্রিক (2D) এবং ত্রি-মাত্রিক (3D) পরিদর্শনে বিভক্ত।2D সোল্ডার পেস্টের গুণমান পরিদর্শন সাধারণত সোল্ডার পেস্টের গুণমানের ত্রুটিগুলির মধ্যে শুধুমাত্র "কম টিন", "আরো টিন", "ব্রিজিং" এবং "দূষণ" সনাক্ত করতে পারে, তবে ত্রিমাত্রিক বেধ, আয়তন এবং আকৃতির ত্রুটিগুলি সনাক্ত করতে পারে না। ঝাল পেস্ট
ইলেকট্রনিক প্রযুক্তির দ্রুত বিকাশের সাথে, ইলেকট্রনিক পণ্যগুলি আরও জটিল হয়ে উঠছে এবং এসএমডি উপাদানগুলি আরও পরিমার্জিত হয়ে উঠছে।
সারফেস মাউন্ট ডিভাইসের ভলিউম দিন দিন ছোট হয়ে আসছে এবং পিন এবং ট্রেসগুলি আরও ঘন হচ্ছে, উপাদানগুলির আকার আরও ছোট করে তুলছে, সোল্ডার পেস্টের ত্রি-মাত্রিক বেধ এবং আয়তন সনাক্ত করা আরও বেশি গুরুত্বপূর্ণ হয়ে উঠছে।
2D SPI সোল্ডার পেস্ট প্রিন্টিং মানের পরিদর্শন সত্যই এবং ব্যাপকভাবে সোল্ডার পেস্টের গুণমান মূল্যায়ন করতে পারে না।সোল্ডার পেস্ট 3D টেস্টিং প্রযুক্তি উত্পাদিত হয় এবং সমস্যাগুলি সমাধান করতে ব্যবহৃত হয় (সোল্ডার পেস্টের ত্রিমাত্রিক বেধ এবং আয়তন) যা 2D প্ল্যানার পরীক্ষার দ্বারা পরিচালনা করা যায় না।
সোল্ডার পেস্ট 3D SPI পরিমাপ প্রযুক্তি সোল্ডার পেস্টের প্রতিটি পয়েন্টের 3D ডেটা পেতে লেজার স্ক্যানিং পদ্ধতি ব্যবহার করে, যাতে আমরা এক লাইনের পরিবর্তে শত শত লাইনের মাধ্যমে সোল্ডার পেস্টের মুদ্রণের গুণমান বিচার করতে পারি।
কেন আমাদের নির্বাচন করেছে:
চীনে পিসিবি উত্পাদন কারখানার জন্য 3D SPI সোল্ডার পেস্ট পরীক্ষার সরঞ্জামের ব্যবহার প্রধানত আমদানির উপর নির্ভর করে, যা খুব ব্যয়বহুল।
তাই, স্বাধীন মেধা সম্পত্তি অধিকার সহ 3D সোল্ডার পেস্ট পরীক্ষার সরঞ্জাম চীনের PCB উত্পাদন শিল্প এবং IC শিল্পের জন্য অত্যন্ত তাৎপর্যপূর্ণ।
CNSMT পেশাদার সোল্ডার পেস্ট প্রিন্টিং পরিদর্শন সরঞ্জাম 3D SPI এবং স্বয়ংক্রিয় অপটিক্যাল পরিদর্শন সরঞ্জাম AOI একীভূত R&D, উত্পাদন, বিক্রয় এবং পরিষেবার একটি উচ্চ-সম্পন্ন ব্র্যান্ড প্রস্তুতকারক।
CNSMT এর R&D টিম তাইওয়ান এবং চীনের সিনিয়র বিদেশী প্রকৌশলীদের নিয়ে গঠিত।মূল প্রযুক্তিটি বেশ কয়েকটি উদ্ভাবনের পেটেন্ট এবং অ্যাপ্লিকেশন পেটেন্ট পেয়েছে।
3D SPI এর নীতি এবং সনাক্তকরণ পদ্ধতি
SPI (SolderPaste Inspection) বলতে সোল্ডার পেস্ট ইন্সপেকশন সিস্টেমকে বোঝায়।প্রধান ফাংশন হল ভলিউম, এলাকা, উচ্চতা, XY অফসেট, আকৃতি, ব্রিজ, ইত্যাদি সহ সোল্ডার পেস্ট প্রিন্টিংয়ের গুণমান সনাক্ত করা। কিভাবে অতি ক্ষুদ্র সোল্ডার পেস্ট দ্রুত এবং নির্ভুলভাবে সনাক্ত করা যায়,
সাধারণত PMP (চীনা ভাষাকে ফেজ মড্যুলেশন প্রোফাইল পরিমাপ প্রযুক্তি হিসাবে অনুবাদ করা হয়) এবং লেজার (চীনা ভাষায় লেজার ট্রায়াঙ্গুলেশন প্রযুক্তি হিসাবে অনুবাদ করা হয়) সনাক্তকরণ নীতি গ্রহণ করে।
