ইকোনমি সেমি-অটো এসএমটি পিসিবি অ্যাসেম্বলি প্রোডাকশন লাইন ইকুইপমেন্টস
আমরা আপনাকে চীনে আধা স্বয়ংক্রিয় এবং সম্পূর্ণ স্বয়ংক্রিয় এসএমডি সমাবেশ মেশিন সরবরাহ করি

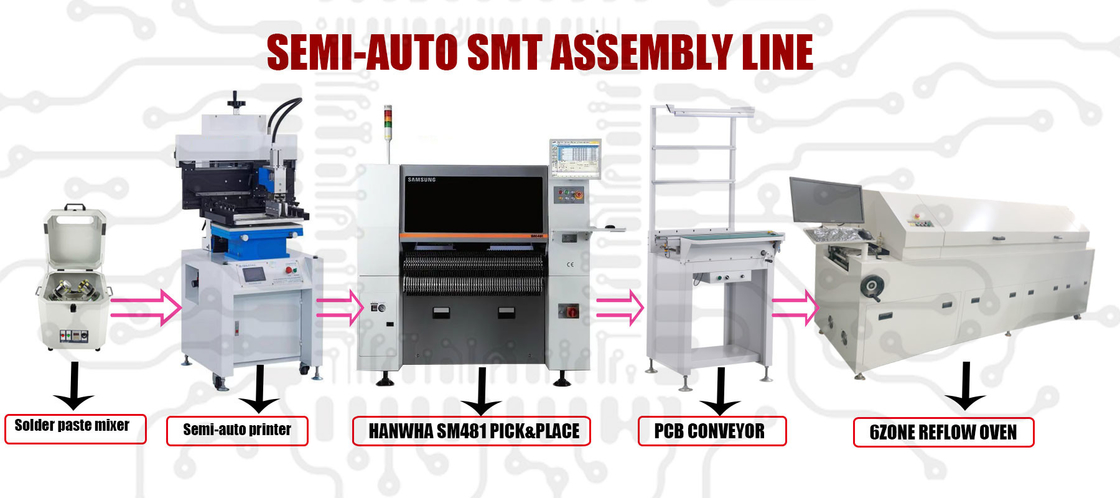

বেলো মেশিন সহ এই সেমি অটো ম্যাটিক লাইন (এছাড়াও আপনার প্রয়োজনীয়তার উপর নির্ভর করে পরিবর্তন হতে পারে)
1, সোল্ডার পেস্ট মিক্সার
আধা স্বয়ংক্রিয় ম্যাটিক এসএমটি উত্পাদন লাইন সোল্ডার পেস্ট মিক্সার স্পেসিফিকেশন:
| সোল্ডার পেস্ট মিক্সার অপারেটিং ভোল্টেজ | পাওয়ার সাপ্লাই: AC220V/110V বিকল্প |
| সোল্ডার পেস্ট মিশুক চলমান গতি | আর্ম রোটেশনস্পীড1400RPM বিপ্লব: 400RPM গতি অনুপাত: 4:1 1400RPM ঘূর্ণন: 350PRM |
| সোল্ডার পেস্ট মিশুক কাজ ক্ষমতা | |
| ধারক | 500 গ্রাম / 1000 গ্রাম (ফিক্সচার অবশ্যই প্রতিস্থাপন করতে হবে) |
| একই সময়ে দুটি ক্যান সোল্ডার পেস্ট নাড়ুন | 500G1000g এক/দুই কন্টেইনার অপারেশন। |
| সোল্ডার পেস্ট মিক্সার মেশানোর সময় | ওয়ার্কিংটাইমার 1-99 মিনিট ডিজিটালভাবে সামঞ্জস্যযোগ্য |
| সোল্ডার পেস্ট মিক্সার অপারেশন | অপারেশনাল লাইট টাচ বোতাম, কাজ করা সহজ |
| সোল্ডার পেস্ট মিশুক ফিক্সচার ফাংশন | সর্বজনীন ফিক্সচার হোল্ডিং, ব্র্যান্ড সোল্ডার পেস্ট ক্যান সব ধরণের জন্য উপযুক্ত |
| সোল্ডার পেস্ট মিশুক চলমান শব্দ | শব্দ কম চলমান শব্দ <35dB |
2, SMD সমাবেশ লাইনের জন্য স্ট্যান্ডার্ড সেমি অটো স্টেনসিল প্রিন্টার
| মুদ্রণ এলাকা | 300×400mm/500/600/800 বিকল্প |
| সাবস্ট্রেট আকার | 300×500 মিমি |
| সাবস্ট্রেটের বেধ | 0.2-2.2 মিমি |
| স্থির মুদ্রণ অবস্থান | পিসিবি আউটার বা পিন পজিশনিং |
| বেডপ্লেট ফাইন-টিউনিং | সামনে/পিছনে±10mm R/L±10mm |
| প্রিন্টিং নির্ভুলতা | ±0.05 মিমি |
| মেশিনের পুনরাবৃত্তিযোগ্যতা | ±0.02 মিমি |
| মধ্যে ন্যূনতম দূরত্ব | 0.35 মিমি |
| এয়ার কম্প্রেসার ব্যবহার | 4-6Kgf/Cm2 |
| পাওয়ার সাপ্লাই ব্যবহার করুন | 220V 50/60Hz 100W |
| মেশিনের আকার L * W * H | 800×1000×1650mm/ |
| মেশিনের ওজন | 300 কেজি |
| ইন্টারফেস | ইংরেজি/চীনা |
3,SM481 প্লাস হানওয়া পিক অ্যান্ড প্লেস মেশিন
স্পেসিফিকেশন:
1, 10 মুখের একক বাহু নকশা, সর্বোচ্চ গতি 40000CPH পৌঁছতে পারে।
2, ফ্লাইং ক্যামেরা ব্যবহার + ফিক্সড ক্যামেরা সনাক্তকরণ, ব্যাপকভাবে বড় উপাদান মাউন্ট ক্ষমতা উন্নত.
0402 মাউন্টের মধ্যে সাধারণ উপকরণ ছাড়াও, মাউন্ট বিজিএ, আইসি, সিএসপি এবং অন্যান্য বড় এবং মাঝারি আকারের উপকরণগুলিতে এটির চমৎকার স্থায়িত্ব রয়েছে।
3, মনোরেল ডিজাইন, ঐচ্ছিক সর্বোচ্চ PCB ইনপুট সাইজ 1500x460 কনফিগারেশন।
শ্রীমতি পিসিবি পরিবাহক স্পেসিফিকেশন:
| মডেল | 500MM | 600MM | 800MM | 1000MM | 1200 মিমি | 1500 মিমি |
| রূপরেখা আকার | 500*670*880 মিমি | 600*670*880 মিমি | 800*670*880mm | 1000*670*880 মিমি | 1200*670*880 মিমি | 1500*670*880 মিমি |
| পিসিবি প্রস্থ | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 মিমি/460 মিমি | 1200*50~350 মিমি/460 মিমি | 1500*50~350 মিমি/460 মিমি |
| স্থানান্তর গতি | 0-12মি/মিনিট | |||||
| পরিবাহক দিকনির্দেশ | বাম-ডান/ডান-বাম | |||||
| পাওয়ার সাপ্লাই | AC220V/110V 50/60HZ | |||||
| প্রধান মোটর শক্তি | 15W | |||||
| ফিক্সড এজ ট্র্যাক করুন | সামনে স্থির (পিছনে স্থির) | |||||
| পরিবহন উচ্চতা | 900±20 মিমি | |||||
| নেট ওজন | 41 কেজি | 48.7 কেজি | 48.9 কেজি | 55 কেজি | ||
SMD এসেম্বলি লাইনের জন্য 6জোন SMT রিফ্লো ওভেন:
| মেশিন ডেটা |
| মডেলের আকার: L3800×W1000×H1450mm |
| পাওয়ার সাপ্লাই: 3￠ 380V 100A 50/60HZ |
| প্রারম্ভিক শক্তি: 0KW স্বাভাবিক কাজের শক্তি 6.0KW |
| ওজন: 700 কেজি |
| ট্রান্সমিশন অংশ |
| স্টেইনলেস স্টীল বি-আকৃতির জাল বেল্ট + কালো এবং শক্ত গাইড রেল |
| মেশ বেল্ট প্রস্থ 400MM, গাইড রেল প্রস্থ সমন্বয় পরিসীমা: 50MM—350MM |
| ট্রান্সমিশন দিক: বাম-ডান থেকে বা ডান-বাম থেকে ঐচ্ছিক |
| ট্রান্সমিশন গতি: 0-5M/মিনিট ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ |
| মাটি থেকে জাল বেল্টের উচ্চতা: 900MM±0MM |
| গরম করার বৈশিষ্ট্য |
| পুরো মেশিনটি সীসা-মুক্ত প্রক্রিয়ার জন্য ডিজাইন করা হয়েছে |
| হিটিং জোন: উপরে 6 নিচে 6 |
| কুলিং এরিয়া: ডবল-লেয়ার কনস্ট্যান্ট-ফ্লো ফ্যান কুলিং |
| হিটিং জোনের দৈর্ঘ্য: 300 মিমি |
| গরম করার সময়: তাপমাত্রার সময় সেট করতে স্বাভাবিক তাপমাত্রা ≤ 0 মিনিট |
| গরম করার ক্রম: মাঝখান থেকে উভয় দিকে একে একে গরম করা, 1/3 বিদ্যুৎ সাশ্রয় করা |
| তাপমাত্রা নিয়ন্ত্রণের সঠিকতা: ±°C (চুল্লির উচ্চতার উপর নির্ভর করে) |
| নিরোধক কর্মক্ষমতা: উপরের কভারের তাপমাত্রা 50 ডিগ্রির উচ্চ তাপমাত্রায় 45 ডিগ্রির বেশি হয় না |
| তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি: ব্যালেন্স চেইন + এনালগ ভোল্টেজ সমন্বয় |
| উপরের এবং নিম্ন তাপমাত্রা অঞ্চলগুলি স্বাধীনভাবে পরিচালিত এবং নিয়ন্ত্রিত হতে পারে |
| গরম করার অংশ |
| আমদানি করা উচ্চ তাপমাত্রা প্রতিরোধী মোটর, বায়ু পরিবহনের জন্য বায়ু চাকা সামঞ্জস্য করার জন্য পরিবর্তনশীল ফ্রিকোয়েন্সি। |
| স্টেইনলেস স্টীল নিকেল তাপ পাইপ, এমনকি গরম করার জন্য তাপ সিঙ্ক সহ |
| তাপমাত্রা সনাক্তকরণের সময়টি মূল তিন সেকেন্ড থেকে 0.1 সেকেন্ডে বৃদ্ধি করা হয়েছে |
| পর্যাপ্ত পরিচলন বায়ু ভলিউম প্রদান করতে দক্ষতার সাথে বায়ু নালী ত্বরান্বিত করুন |
| ফ্লাক্স বাষ্প যাতে লিক না হয় তা নিশ্চিত করার জন্য জোরপূর্বক বায়ুচলাচল ডিভাইস |
| ট্রান্সমিশন অংশ |
| ডিজিটাল গভর্নর, তাইওয়ান STK মোটর 1:150 গিয়ার বক্স অনুপাত |
| জাল বেল্ট অবাধে সামঞ্জস্য করা যেতে পারে |
| ডাবল গিয়ার সিঙ্ক্রোনাস ট্রান্সমিশন, স্থিতিশীল অপারেশন |
| গ্রীস রোলার ফিলিং সিস্টেম, |
| শরীরের গঠন |
| সামগ্রিক ফ্রেম ঢালাই গঠন, বলিষ্ঠ এবং টেকসই |
| কম্পিউটার স্প্রে পেইন্ট, পৃষ্ঠটি মসৃণ এবং টেক্সচারযুক্ত |
| প্রিহিটিং এবং শুকানোর অঞ্চলটি কাঠামোতে প্রসারিত হয়, যাতে সরঞ্জামগুলির প্যাড অক্সিডেশন পরিষ্কার করার ক্ষমতা এবং রসিন পুনরুদ্ধারের ক্ষমতা শক্তিশালী হয়। |
| বৈদ্যুতিক সিলিন্ডার খোলা/বন্ধ কভার সিস্টেম। |
| ডাবল কভার খোলার নিয়ন্ত্রণ ব্যবস্থা (গ্যাস স্প্রিং কভার খোলা + সিলিন্ডার কভার খোলা) |
| নীচের বৈদ্যুতিক বাক্স এবং অভ্যন্তরীণ ট্যাঙ্ক দ্বারা নিয়ন্ত্রিত সমস্ত সার্কিটের মধ্যে বিচ্ছিন্নযোগ্য ইন্টারফেস রয়েছে, যা রক্ষণাবেক্ষণ এবং অংশগুলির প্রতিস্থাপনের সময় আলাদা করার জন্য সুবিধাজনক।বোকা মত রক্ষণাবেক্ষণ উপলব্ধি |
| পিছনের কভারটি একটি মেরামতযোগ্য জানালার সাথে সরবরাহ করা হয়েছে।এটি রক্ষণাবেক্ষণের জন্য সুবিধাজনক |
| হিটিং টিউব/সলিড স্টেট/তাপমাত্রা নিয়ন্ত্রণ যন্ত্র মডুলার ডিজাইন গ্রহণ করে, যা রক্ষণাবেক্ষণের জন্য সুবিধাজনক |
| আউটলেটের উপরের এবং নীচের দিকে ডাবল কুলিং, গতি সামঞ্জস্যযোগ্য |
| উপরের এবং নীচের লাইনার উচ্চ চাপের অধীনে উচ্চ-দক্ষতা তাপ নিরোধক উপাদান দিয়ে ভরা হয় |
| বৈদ্যুতিক এবং নিয়ন্ত্রণ কর্মক্ষমতা |
| উন্নত PLC+ শিল্প কম্পিউটার নিয়ন্ত্রণ, তাইওয়ান জিঞ্জি ফার্নেস তাপমাত্রা পরীক্ষা সফ্টওয়্যার, কম্পিউটার ক্র্যাশ হলে স্বাভাবিকভাবে চলতে পারে |
| ধ্রুবক কম কারেন্ট হিটিং টিউব/কঠিন অবস্থা/তাপমাত্রা নিয়ন্ত্রণ সার্কিটকে শক্তিশালী কারেন্টের প্রভাব থেকে রক্ষা করে এবং পরিষেবা জীবনকে দীর্ঘায়িত করে। |
| ফুটো রক্ষাকারী সেট করুন |
| তাপমাত্রা খুব বেশি বা খুব কম অ্যালার্ম ফাংশন |
| স্ব-সেট অতি-উচ্চ তাপমাত্রা, স্বয়ংক্রিয়ভাবে গরম করার ক্ষমতা বন্ধ করে দেয় |
| সান্তক ইউপিএস নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ, পাওয়ার ব্যর্থতার পরে স্বয়ংক্রিয় অপারেশন |
| শক্তিশালী তাপমাত্রা বক্ররেখা পরীক্ষা এবং বিশ্লেষণ ফাংশন, যা বিভিন্ন প্রক্রিয়ার পরামিতি বিশ্লেষণ পূরণ করতে পারে, এতে বুদ্ধিমান ত্রুটি নির্ণয়ের কাজ রয়েছে এবং স্বয়ংক্রিয়ভাবে অ্যালার্ম তালিকায় বিভিন্ন ত্রুটি প্রদর্শন করতে পারে |
| ব্যবহারকারীর বিভিন্ন পণ্য অনুসারে ফাইলটির নামকরণ এবং সংরক্ষণ করা যেতে পারে।যখন ব্যবহারকারী পণ্য পরিবর্তন করে, তখন তাকে কেবলমাত্র সরঞ্জামের পরামিতিগুলি সামঞ্জস্য করার জন্য সংশ্লিষ্ট ফাইলটি নির্বাচন করতে হবে। |
| সিস্টেমে স্বয়ংক্রিয় ত্রুটি নির্ণয়, অতি-নিম্ন তাপমাত্রার অ্যালার্ম রয়েছে এবং শাটডাউনের পরে স্বয়ংক্রিয়ভাবে শীতল করার সময় সেট করতে পারে। |
| পর্যায়ক্রমে ফ্যান মোটরের গতি নিয়ন্ত্রণ করুন (হিটিং ব্যালেন্স এলাকা + প্রধান ওয়েল্ডিং এলাকার স্বাধীন নিয়ন্ত্রণ), স্টেপলেস গতি নিয়ন্ত্রণ মোড |
| সিস্টেমটি স্বয়ংক্রিয়ভাবে গরম করা বন্ধ করবে এবং অতিরিক্ত তাপমাত্রার অবস্থা অনুযায়ী শীতল প্রবেশ করবে |
| অনন্য ব্যালেন্স চেইন কন্ট্রোল মোড, তাপমাত্রা স্বয়ংক্রিয়-সামঞ্জস্য স্ক্যানিং সময়কাল 0.1 সেকেন্ড, সলিড-স্টেট আউটপুট হ্রাস করে এবং পাওয়ার সাশ্রয়ের প্রভাব অর্জন করে।স্থিতিশীল তাপমাত্রা নিয়ন্ত্রণ এবং বক্ররেখার শব্দ হ্রাস |
| শাটডাউন বিলম্ব সুরক্ষা ফাংশন সহ, শাটডাউনের পরে, এটি পূর্বনির্ধারিত সময় অনুযায়ী বায়ু দ্বারা শীতল করা হবে। |
| শীতলকরণ ব্যবস্থা |
| কুলিং পদ্ধতি: উপরের এবং নিম্ন ডাবল কুলিং সিস্টেম, শীতল করার গতি শীতল কোণ সামঞ্জস্য করে নিয়ন্ত্রিত হয়। |
| কুলিং পরিমাণ: দ্বি-পর্যায় কুলিং, (বায়ু চাকা ছিদ্রযুক্ত শীতল + ধ্রুবক বর্তমান ফ্যান জোরপূর্বক শীতল) |
| রোসিন/এক্সস্ট গ্যাস রিকভারি সিস্টেম |
