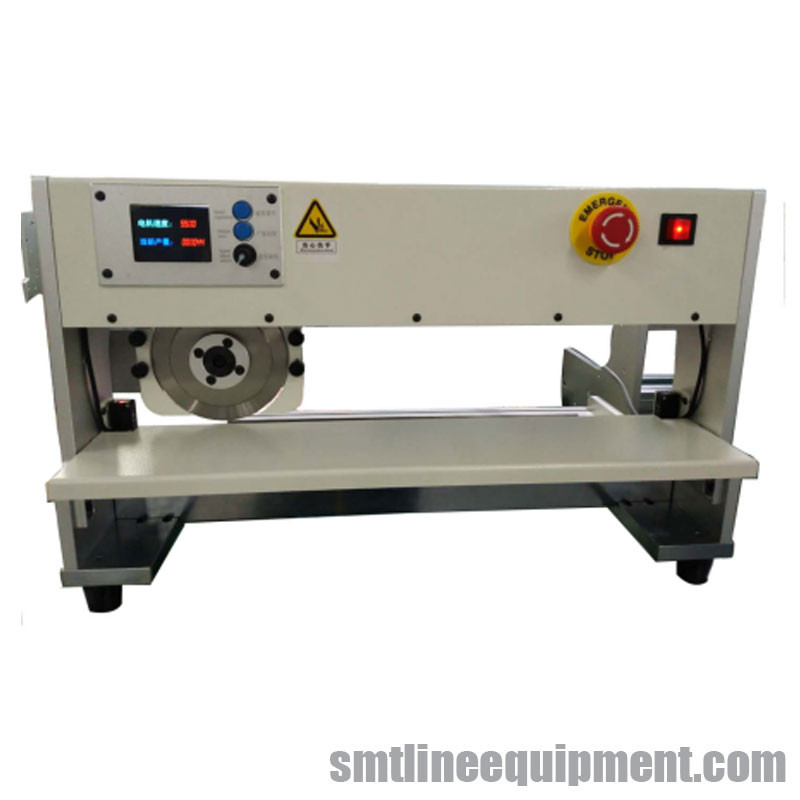

ডেস্কটপ পিসিবি কাটিং মেশিন ইকোনমি পিসিবি লেজার কাটার স্টেপিং মোটর চালিত

ডেস্কটপ পিসিবি কাটিং মেশিন, ইকোনমি পিসিবি কাটার

এটি একটি স্বয়ংক্রিয় ডেস্কটপ পিসিবি কাটিং মেশিন, এটি smt কারখানার জন্য ব্যাপকভাবে ব্যবহৃত হত, আমরা ভাল মানের এবং স্থিতিশীল জীবন সহ এর আগেও অনেকগুলি দেশে রপ্তানি করেছি। আমরা উচ্চ কোয়ালিটি পিসিবি কাটার ব্লেড সহ বিভিন্ন ধরনের পিসিবি কাটিং মেশিনের প্রস্তুতকারক, তাই আপনার পিসিবি বোর্ড কাটার সময় এটি ভেঙে যাবে তা নিয়ে আপনার চিন্তা করার দরকার নেই।

সিএনএসএমটি নিম্নলিখিত সিরিজের পণ্যগুলি ডিজাইন, উত্পাদন এবং বিক্রয়ে বিশেষায়িত:

পিসিবি কাটার, এফপিসিকাটার, FPC হট প্রেস, পালস হট প্রেস, পালস ওয়েল্ডিং মেশিন, অ্যালুমিনিয়াম সাবস্ট্রেটকাটারমেশিন, লেজারকাটার,

এফপিসি শিয়ারিং পাঞ্চ, লাইট স্ট্রিপ স্প্লিটার, এলইডি পিসিবি কাটিং মেশিন, অ্যালুমিনিয়াম সাবস্ট্রেট কাটিং মেশিন, ভি-গ্রুভ কাটার, ক্যাবল পালস ওয়েল্ডিং মেশিন, ধ্রুব তাপমাত্রা মেশিন, প্রত্যাহারযোগ্য পিসিবি ট্রিগার, পিসিবি, এফপিসি ছাঁচ, হট প্রেসিং ওয়েল্ডিং মেশিন, এসএমটি পিসিবি কাটিং মেশিন ,

পণ্যের বর্ণনা


1. ছুরি-টাইপ কাটার হল একটি বৈদ্যুতিক PCB বোর্ড এবং অ্যালুমিনিয়াম সাবস্ট্রেটকাটারএকটি উপরের বৃত্তাকার ছুরি এবং একটি নিম্ন সোজা ফলক সঙ্গে.বোর্ডটি ভাগ করার সময়, পিসিবি ভি খাঁজের মাধ্যমে নীচের ছুরিতে স্থির করা হয় এবং বোর্ডের বিচ্ছেদ উপলব্ধি করার জন্য উপরের ছুরিটি ফুট সুইচ দ্বারা নিয়ন্ত্রিত হয়।
2. দস্বয়ংক্রিয় পিসিবি কাটিয়া মেশিন is একটি স্টেপিং মোটর দ্বারা চালিত, যা বিভিন্ন বড় বা ছোট PCB বোর্ড এবং অ্যালুমিনিয়াম সাবস্ট্রেটকে প্রাক-খাঁজ দিয়ে আলাদা করতে পারে।

3. সর্বাধিক বিভাজন দৈর্ঘ্য হল 400MM, 600MM, 900MM, 1200MM, এবং এটি এই আকারের সীমার বাইরেও কাস্টমাইজ করা যেতে পারে৷

4. উপরের বৃত্তাকার ছুরির চলন্ত স্ট্রোক (অর্থাৎ প্লেটের দৈর্ঘ্য) প্রিসেট করা যেতে পারে।

5. কাটিয়া গতি অবাধে 300MM/S এবং 500MM/S মধ্যে সুইচ করা যেতে পারে.

6. উপরের এবং নীচের ছুরিগুলির মধ্যে ব্যবধান সহজেই গিঁট দ্বারা সামঞ্জস্য করা যেতে পারে।
7. অপারেশন নিরাপদ.বৃত্তাকার ছুরিতে একটি প্রতিরক্ষামূলক ব্লেড রয়েছে, যা হাতে আঘাত করবে না।এটি একটি ইনফ্রারেড সেন্সিং ডিভাইস (নিরাপত্তা আলোর পর্দা) দিয়ে সজ্জিত করা যেতে পারে।যখন একটি মানুষের হাত বা একটি বিদেশী বস্তু কাজের এলাকায় প্রবেশ করে, ছুরিটি স্বয়ংক্রিয়ভাবে মেশিনকে রক্ষা করতে এবং কাজের আঘাতগুলি প্রতিরোধ করতে থামবে।

8. উপরের বৃত্তাকার ছুরি এবং নীচের সোজা ছুরিটি জাপান থেকে আমদানি করা SKD-11 উপাদান দিয়ে তৈরি, যা শক্ত এবং পরিধান-প্রতিরোধী, দীর্ঘ পরিষেবা জীবন রয়েছে এবং সোল্ডার জয়েন্টগুলির ফাটল রোধ করতে ছোট প্লেট-বিভক্ত চাপ রয়েছে।
9. কাটা PCB বেধ: 0.5MM-3.2MM.
10. V স্লটে অবশিষ্ট PCB পুরুত্ব: আদর্শ 1/3 PC বোর্ডের পুরুত্ব, MIN-0.2MM, MAX-0.8MM।11. ভি খাঁজের ন্যূনতম গভীরতা C হল 0.25MM, এবং বাহ্যিক মাত্রা বিভাজনের পরে যোগ করা হয়েছে: 0.1MM-0.2MM৷

অপারেশন ম্যানুয়াল

I. নোট:

* ব্যবহার করার আগে স্বয়ংক্রিয় পিসিবি কাটিয়া মেশিন, অনুগ্রহ করে এই ম্যানুয়ালটি মনোযোগ সহকারে পড়ুন এবং এটি আপনাকে এটিকে মসৃণভাবে পরিচালনা করতে সহায়তা করবে৷

* ব্লেডের চারপাশের প্রহরীকে কোনো অবস্থাতেই সরিয়ে ফেলবেন না, যাতে কোনো বিপদ না হয়

* মেশিনটি শুধুমাত্র সার্কিট বোর্ডের জন্য ডিজাইন করা হয়েছে প্রি-স্কোর করা V-কাট, অন্য কাজে ব্যবহার করবেন না।

* এই মেশিনটি চালানোর সময়, খুব ঢিলেঢালা পোশাক পরবেন না।লম্বা চুল বেঁধে রাখা উচিত যাতে এটি আটকে না যায়।

২.মেশিনের অংশের নাম (চিত্র 1 এবং 2 দেখুন):

1. প্লেট মোড টিউনিং গাঁট

2. পাওয়ার সূচক এবং উৎপত্তি

3.প্লেট ট্রিপ বোতাম

4. উচ্চ/নিম্ন গতির সুইচ

5. জরুরী স্টপ সুইচ

6. উপরের ব্লেড

7. উপরের ব্লেডের গার্ড

8. উপরের ব্লেডের উচ্চতা টিউনিং গাঁট

9. উপরের ব্লেড সীট

10. নিম্ন ফলক

11. বাইরের ট্রে

12. নিম্ন ব্লেডের গার্ড

13. সাইড প্যানেল

14. ম্যানুয়াল গাঁট স্ক্রু

15. উপরের ব্লেডের উচ্চতা সীমাবদ্ধকারী

III.প্রযুক্তিগত সূচক:

প্লেটের সর্বোচ্চ দৈর্ঘ্য: সীমাহীন

প্লেটের বেধ: 0.2-5.0 মিমি

প্লেট খাওয়ানোর গতি: 300-500 মিমি/সেকেন্ড

ব্লেড উপাদান: SK61D উচ্চ গতির ইস্পাত

অপারেটিং তাপমাত্রা: 10-35 ℃ স্টোরেজ তাপমাত্রা: -20-50 ℃

পাওয়ার সাপ্লাই: 230V110V,50HZ/60HZ,40W

আকার: 650 মিমি * 340 মিমি * 430 মিমি

ওজন: 49 কেজি

IVমেশিন ইনস্টলেশন এবং ব্যবহারের আগে প্রস্তুতি

1. প্যাকিং বক্সের বস্তুগুলি পরীক্ষা করুন, নিম্নলিখিত অংশগুলি সহ: হোস্ট, ম্যানুয়াল, পাওয়ার তার, প্যাডেল সুইচ এবং টিউনিংয়ের জন্য হেক্সাগোনাল রেঞ্চ৷

2. মেশিনের প্যাকিং ব্যাগটি সরান, এটিকে শক্ত কাজের বেঞ্চে রাখুন এবং ব্লেডের উপর অ্যান্টিরাস্ট গ্রীস মুছুন।

3. সার্কিট বোর্ডের উপাদানগুলির স্ট্যাটিক ইলেক্ট্রিসিটি দ্বারা ক্ষতি প্রতিরোধ করার জন্য মেশিনটিকে অবশ্যই নির্ভরযোগ্যভাবে আর্থ করা উচিত।যদি পাওয়ার সকেটের মাটি নির্ভরযোগ্য এবং কার্যকর হয়, মেশিনটি চালিত হওয়ার পরে নির্ভরযোগ্যভাবে আর্থ করা হবে।

4. দুটি ফিক্সিং স্ক্রু দিয়ে মেশিনের বাইরের ট্রে (11) ফিক্স করুন, সার্কিট বোর্ডে উপাদানগুলির উচ্চতা সামঞ্জস্য করুন যাতে এটি একটি উপযুক্ত উচ্চতায় সামঞ্জস্য হয় এবং ট্রে নব স্ক্রুটিকে ম্যানুয়ালি লক করুন৷

5. চালিত হওয়ার আগে সরবরাহ পাওয়ার সঠিক কিনা তা নিশ্চিত করতে, মেশিনের পিছনে সংশ্লিষ্ট সকেটে প্যাডেল সুইচটি প্লাগ করুন।

V. মেশিনের সমন্বয়:

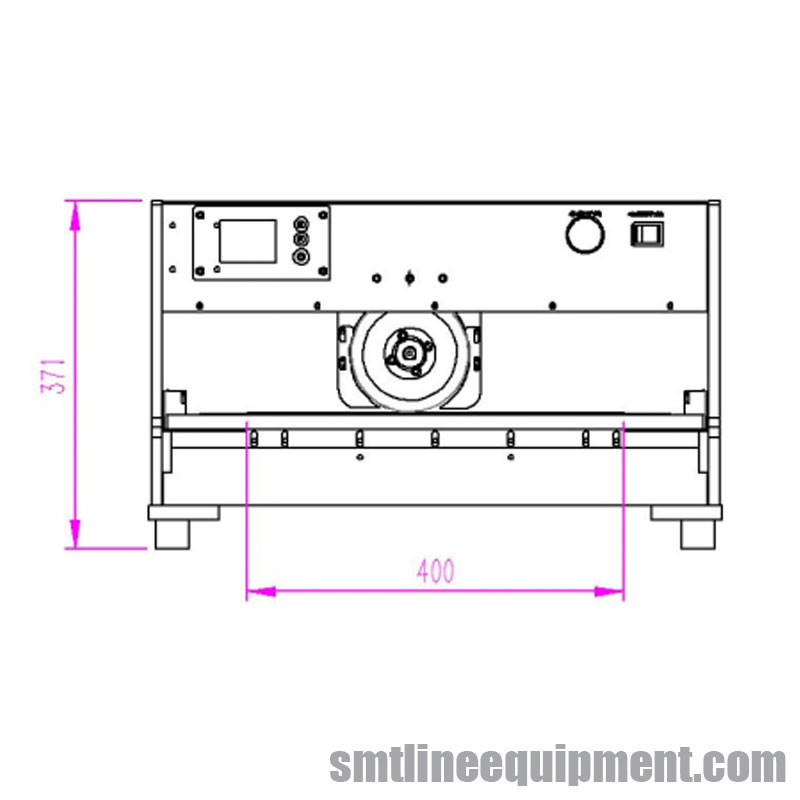

1. সার্কিট বোর্ডের উপাদানগুলি শরীর এবং ব্লেডের সাথে সংঘর্ষ করবে না তা নিশ্চিত করুন৷মেশিনের মাত্রার জন্য চিত্র 1 দেখুন।সার্কিট বোর্ডের উপাদানগুলির উচ্চতা সুযোগ অতিক্রম করবে না।যদি সার্কিট বোর্ডের উপাদানগুলি ব্লেডকে স্পর্শ করে, তাহলে উপাদানগুলি কাটা এড়াতে ব্লেডটি প্রাক-প্রক্রিয়া করতে আমাদের সাথে যোগাযোগ করুন।

2. সার্কিট বোর্ডের বেধ অনুযায়ী, গাঁট সামঞ্জস্য করে উপরের ব্লেডের উচ্চতা সামঞ্জস্য করুন।

VII.মেশিনের দৈনিক রক্ষণাবেক্ষণ:

মেশিন ব্যবহারের সময়, রক্ষণাবেক্ষণের কাজটি বেশ সহজ।মেশিনটি পরিষ্কার রাখুন এবং নিয়মিতভাবে উপরের এবং নীচের ব্লেডে অ্যান্টি-রাস্ট গ্রীস আঁকুন।মেশিনের নির্ভুলতা নিশ্চিত করতে অপারেশন এবং রক্ষণাবেক্ষণের জন্য দায়ী একজন ব্যক্তিকে মনোনীত করুন।উচ্চ বা নিম্ন তাপমাত্রায় এটি ব্যবহার বা সংরক্ষণ করবেন না (বিভাগ 3 দেখুন)।

অষ্টম।ফলক প্রতিস্থাপন:

মেশিনের দীর্ঘ ব্যবহারের পরে, ব্লেডটি ক্ষতিগ্রস্ত হলে, ক্ষতিগ্রস্ত পুরানো উপরের ব্লেডটি অপসারণ করতে সামঞ্জস্যকারী নব স্ক্রু (16) আলগা করুন;নীচের ব্লেডটি ক্ষতিগ্রস্ত হলে, ভিতরের ট্রে (13) সরান, ক্ষতিগ্রস্ত পুরানো নিম্ন ব্লেডটি সরাতে নীচের ব্লেডের চারটি স্ক্রু আলগা করুন।

ক. কন্ট্রোল প্যানেলের নির্দেশনা:

1. উচ্চ/নিম্ন গতির সুইচ হল একটি গতি নিয়ন্ত্রণ সুইচ, ধীর এবং দ্রুত গতি সহ।ব্যবহারের আগে, এটিকে ধীর গতিতে সেট করুন এবং অপারেটররা দক্ষ হয়ে উঠলে, প্লেটের গুণমান নিশ্চিত করার জন্য এটিকে দ্রুত গতিতে সেট করুন।

2. মোড সুইচ হল একটি সিস্টেম সুইচ, পা বা স্পট মুভমেন্ট সহ।পূর্বের মোডের মোডে, ইঙ্গিতকারী আলো যখন পূর্বনির্ধারিত ভ্রমণে পৌঁছাবে না তখন তা ঝিকিমিকি করবে এবং অ্যালার্ম করবে।অ্যালার্ম বাতিল করুন এবং কাজ চালিয়ে যান।

3. জরুরী স্টপ হল জরুরী স্টপ বোতাম, এবং প্যানেল হিসাবে ব্যবহার করা যেতে পারে।

4. সরঞ্জাম ব্যবহার সমাপ্তির পরে, নিরাপত্তা নিশ্চিত করতে পাওয়ার বন্ধ করার আগে উপরের ব্লেডটিকে মূল পয়েন্টে ফিরিয়ে দিন।

B. অপারেশন নির্দেশনা:

1. পাওয়ার সাপ্লাইয়ের সাথে সংযোগ করুন এবং সুইচটি শুরু করুন।ইন্ডিকেটর লাইট 0 এবং 400/600 ফ্ল্যাশ, ফ্ল্যাশিং লাইটের সাথে সম্পর্কিত বোতাম টিপুন, আলো ক্রমাগত জ্বলবে।ফুট সুইচ টিপুন, এবং উপরের ব্লেডটি মূলে ফিরে আসবে এবং 0 - 400/600 এর মধ্যে যেতে পারে।ইঙ্গিতকারী আলোকে ফ্ল্যাশ করার অনুমতি দিতে 0 বা কী 400/600 স্পর্শ করুন এবং 100/150 স্পর্শ করুন।200/300।300/450।যেকোনো চাবি সংশ্লিষ্ট দুটি আলোকে ক্রমাগত অন করতে দেয়, তারপর উপরের ব্লেডটি এই দুটি আলোর মধ্যে ভ্রমণ করে এবং উপরের ব্লেডটি 0-400/600 এর যেকোনো পয়েন্টের মধ্যে ভ্রমণ করতে পারে।

2. উপরের এবং নীচের ব্লেডগুলির মধ্যে ব্যবধান সামঞ্জস্য করুন, সাধারণত 0.1 এবং 0.2 এর মধ্যে৷উপরের পজিশনিং ব্লেড এবং লোয়ার পজিশনিং ব্লেডের মধ্যে ব্যবধান সাধারণত পিসি বোর্ডের পুরুত্বের সমান।

3. উপরের এবং নীচের কাটারগুলি অবশ্যই একই সমতলে থাকতে হবে এবং ত্রুটিটি 0.1 মিমি অতিক্রম করতে পারে না।

4. অদ্ভুত দূরত্ব সামঞ্জস্য পদ্ধতি

5. কাজের প্ল্যাটফর্মটি উপরের দিকে বা নীচের দিকে সামঞ্জস্য করা যেতে পারে।

6. কাটিয়া ভ্রমণ এবং গতি সেট করুন, এবং সেটিং পদ্ধতি উপরে উল্লিখিত সমন্বয় পদ্ধতি অনুসরণ করবে।

7. প্যাডেল সুইচ এ ধাপ করুন, এবং মাঝে মাঝে চেষ্টা করুন।অস্বাভাবিকতা না হলে, আনুষ্ঠানিক কাজ শুরু করা যেতে পারে।

C. মৌলিক রক্ষণাবেক্ষণ:

1. কাজ শেষ হওয়ার পরে, দয়া করে পাওয়ার সাপ্লাই বন্ধ করুন এবং স্ক্র্যাপগুলি সরান৷

2. উপরের এবং নীচের কাটার সুরক্ষার দিকে মনোযোগ দিন।

3. যখন মেশিনটি দীর্ঘ সময়ের জন্য কাজের বাইরে থাকে, অনুগ্রহ করে উপরের এবং নীচের কাটারগুলি সরিয়ে ফেলুন এবং সুরক্ষার জন্য তেল দিয়ে আবরণ করুন।ব্যবহার করার আগে এটি মুছা দয়া করে.

4. সব screws বন্ধন চেক মনোযোগ দিন
