FUJI CP6 CP7 SMT ফিডার ক্রমাঙ্কন জিগ যন্ত্র 106 Kpa 250V 50Hz

FUJI CP6 CP7 SMT ফিডার ক্রমাঙ্কন জিগ যন্ত্র 106 Kpa 250V 50Hz

FUJI CP6 CP7 ফিডার ক্রমাঙ্কন জিগ, SMT ফিডার ক্রমাঙ্কন যন্ত্র

পণ্যের বর্ণনা

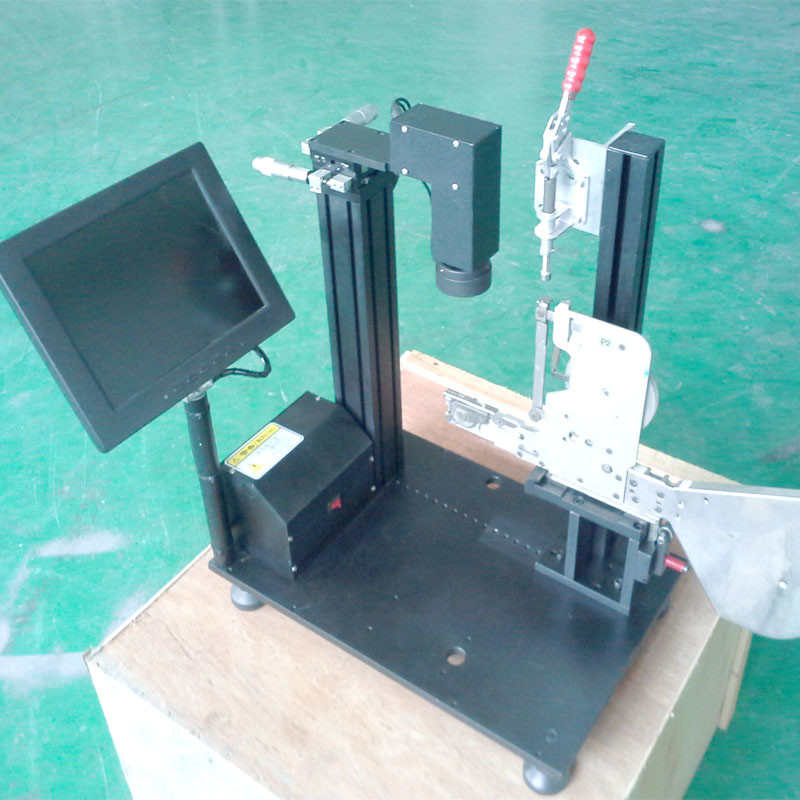

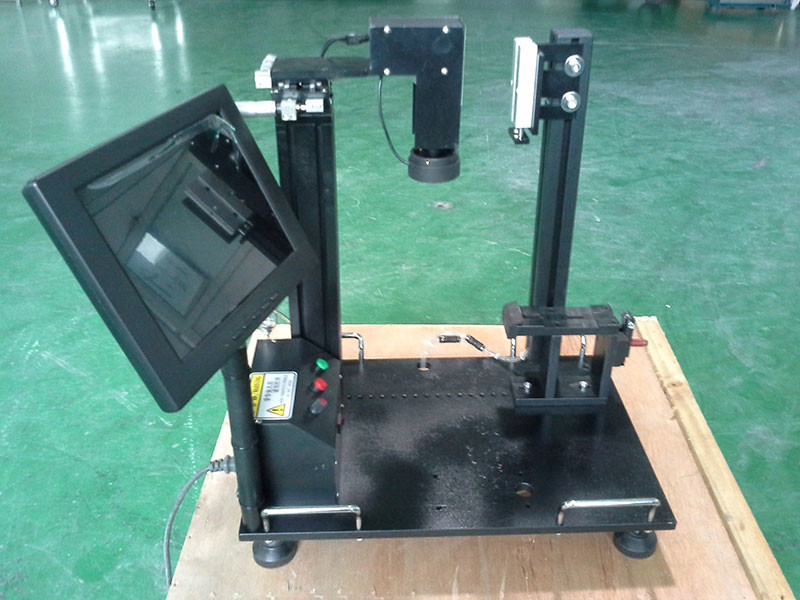

FUJI CP6 ফিডার ক্যালিব্রেটর
1. পুরো মেশিনের গঠন সরলীকৃত, অপারেশন সহজ, এবং ফাংশন অপ্টিমাইজ করা হয়.এবং অবস্থানের স্থিতিশীলতা নিশ্চিত করতে এবং কাজের দক্ষতাকে ব্যাপকভাবে উন্নত করতে উচ্চ-নির্ভুলতা গিয়ার ব্যবহার করুন।

2. নির্ভুলতা পরীক্ষা।পুনরুদ্ধারের অবস্থান, উচ্চতা এবং চাপ বারের উচ্চতা সবই সঠিকভাবে পরিমাপ করা যেতে পারে।মানের অবস্থা আরও ভালভাবে উপলব্ধি করতে পারে।

3. রঙের LED ডিসপ্লে, LED আলো, 50 বার ম্যাগনিফিকেশন CCD ক্যামেরার ব্যবহার, কাঠামোটিকে আরও কমপ্যাক্ট এবং সুন্দর করে তোলে।কার্যকরভাবে চোখের ক্লান্তি কমায় এবং কাজের মান উন্নত করে।

4. এটি পরিচালনা করা সহজ, এবং প্লেসমেন্ট মেশিনকে অনুকরণ করতে পারে, স্বয়ংক্রিয়ভাবে এবং ক্রমাগত পিকিং অবস্থানটি পর্যবেক্ষণ করতে পারে, আরও স্পষ্টভাবে FEEDER-এর ক্রমাগত চলমান গুণমানকে উপলব্ধি করতে পারে, যাতে আরও কার্যকরভাবে নিক্ষেপের হার নিয়ন্ত্রণ করা যায়।

ফাংশন এবং বৈশিষ্ট্য:
1. XYZ অক্ষ সমন্বয়;
2. অক্ষ ক্যামেরা যা সরাসরি সামঞ্জস্য করা যেতে পারে;
3. অন্তর্নির্মিত 220V ডিসি পাওয়ার সাপ্লাই;
4. স্কেল সহ ক্রস কার্সার;
5. স্বয়ংক্রিয় এবং ধাপ ফাংশন;
6. LED ডিসপ্লে;
7. ফিডার নিয়ন্ত্রণ ফিক্সচার;
8. 8*2mm/12*4mm/16*8mm এবং 24*8mm ফিডার কন্ট্রোল বেল্ট।

উদ্দেশ্য: FEEDER ক্রমাঙ্কন যন্ত্রটি FEEDER মডেলটি ক্যালিব্রেট করতে ব্যবহৃত হয়

2. পণ্যের স্পেসিফিকেশন

2-1।সরঞ্জাম প্রধান পরামিতি:

2-1-1।ইনপুট পাওয়ার: AC220V (50HZ),

2-1-2।রেট পাওয়ার: 45 ওয়াট

2-1-3।সরবরাহ সরঞ্জাম বায়ু চাপ: 0.5MPa(=5বার)

2-1-4।সামগ্রিক মাত্রা (শরীরের আকার): দৈর্ঘ্য × প্রস্থ × উচ্চতা = 450 মিমি × 300 মিমি × 540 মিমি

2-1-5।সরঞ্জামের ওজন (মনিটর ব্যতীত): 28 কেজি

2-1-6।ট্রান্সমিশন অংশের সামঞ্জস্যযোগ্য স্ট্রোক:
X দিক: 37±0.5 মিমি
Y দিক: 37±0.5 মিমি

2-2।উপাদান পরামিতি:
2-2-1।সিসিডি ক্যামেরা:

প্যারামিটার সূচক ডেটা
রঙ
সিসিডি সাইজ 1/4 ইঞ্চি
রেজোলিউশন 400TVL
সিগন্যাল সিস্টেম PAL
ন্যূনতম আলোকসজ্জা (F1.2) ≤1.5Lux
লেন্স ইন্টারফেস সি/সিএস
ওয়ার্কিং ভোল্টেজ ডিসি 12V
কাজের তাপমাত্রা -10℃～＋50℃
কাজের পরিবেশ আর্দ্রতা: 40%～95%, বায়ুমণ্ডলীয় চাপ: 86Kpa～106 Kpa

2-2-2।ম্যাগনিফাইং লেন্স:

টেলিসেন্ট্রিক লেন্স, সামঞ্জস্যযোগ্য দূরত্ব 10MM---800MM

2-2-3।রঙ তরল স্ফটিক প্রদর্শন:
পাওয়ার উত্স: AC: 180～250V 50Hz
শক্তি খরচ: 15W
ভিডিও ইনপুট: 0.7～1.4Vpp, 75Ω
কেস গঠন: প্লাস্টিকের কেস, এলসিডি প্যানেল
রঙ কালো
অনুভূমিক কেন্দ্র সংজ্ঞা: ≥800TVL
মাত্রা: 300 (W) × 300 (H) × 100 (D)
ওজন: 38 কেজি

2-2-4।কাজের আলো:
ওয়ার্কিং ভোল্টেজ: DC 12V
রেটেড পাওয়ার খরচ: 10W
2-3।কাজের পরিবেশ পরিস্থিতি:
তাপমাত্রা: ＋10℃～＋35℃
আর্দ্রতা: 50% এর নিচে (35℃) 90% এর নিচে (20℃)
আশেপাশের পরিবেশ: কোন ক্ষয়কারী গ্যাস থাকা উচিত নয়।

3. কীভাবে পণ্যটি ব্যবহার করবেন
3-1।পরিদর্শন আগে প্রস্তুতি
* অনুগ্রহ করে মনিটরটি ইনস্টল করুন এবং এটিকে একটি 220v পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত করুন৷মনিটরের ভিডিও সিগন্যাল ইনপুট ইন্টারফেসের সাথে CCD আউটপুট টার্মিনাল সংযোগ করতে একটি ভিডিও সংকেত তার ব্যবহার করুন।
* সিসিডি ক্যামেরার পাওয়ার ইনপুট জ্যাকের সাথে ডিসি প্লাগ কেবলটি সংযুক্ত করুন।
* বৈদ্যুতিক নিয়ন্ত্রণ বাক্সের পাওয়ার সাপ্লাইকে 220v পাওয়ার সাপ্লাইয়ের সাথে সংযুক্ত করুন।
* প্রথমে বৈদ্যুতিক নিয়ন্ত্রণ বাক্সের পিছনের সুইচ এবং ডিসপ্লের পাওয়ার সুইচটি চালু করুন।এই সময়ে, ডিসপ্লেতে একটি ক্রস স্কেল কার্সার প্রদর্শিত হবে;যদি এটি প্রদর্শিত না হয়, দয়া করে চেক করুন পাওয়ার সাপ্লাই এবং সিগন্যাল তারগুলি সঠিক কিনা।ডিসপ্লে পরিষ্কার না হওয়া পর্যন্ত ডিসপ্লের উজ্জ্বলতা এবং বৈসাদৃশ্য সামঞ্জস্য করুন।
* উৎপাদনে সর্বোত্তম স্থান নির্ধারণের হার সহ একটি ফিডারে ক্রমাঙ্কন রুলার ইনস্টল করুন, প্লেসমেন্ট প্ল্যাটফর্মে FEEDER ইনস্টল করুন এবং এটি ঠিক করুন।
* সাইকেল/স্টপ বোতাম: একবার সাইকেল/স্টপ বোতাম টিপুন, এবং মোটর ফিডারটিকে এক ধাপ এগিয়ে নিয়ে যাবে।সাইকেল/স্টপ বোতাম টিপতে থাকুন, এবং বোতামটি প্রকাশ না হওয়া পর্যন্ত মেশিনটি স্বয়ংক্রিয়ভাবে ফিডারটিকে এগিয়ে নিয়ে যাওয়ার জন্য মোটরটি চালাবে।
* অটো/ম্যানুয়াল কী: একবার অটো/ম্যানুয়াল কী টিপুন, ডিসপ্লে লাইট চালু আছে, ফিডারটিকে ক্রমাগত এগিয়ে দেওয়ার জন্য মোটর চালাতে একবার সাইকেল/স্টপ কী টিপুন।আবার সাইকেল/স্টপ কী টিপুন, এবং ড্রাইভ মোটর থামবে।
* স্পিড কন্ট্রোল কী: স্পিড কন্ট্রোল সুইচ অ্যাডজাস্ট করুন এবং সেই অনুযায়ী মোটর চালানোর গতি পরিবর্তন হবে।
3-2।পরিমাপ পদ্ধতি
ডিসপ্লেতে থাকা ক্রস কার্সারটিকে স্ট্যান্ডার্ড ফিডারের সাকশন পজিশনের কেন্দ্রে নিয়ে যেতে X, Y এবং Z দিকনির্দেশে অ্যাডজাস্টমেন্ট নবগুলি ঘোরান এবং ক্রস স্কেল কার্সারের কেন্দ্রের সাথে সামঞ্জস্যপূর্ণ করুন।ক্রস স্কেল কার্সারটি রেফারেন্স হিসাবে ব্যবহার করুন যাতে ক্যালিব্রেট করা ফিডার ফিডার ব্যবধানের অবস্থান নির্ধারণ করা যায়।
3-3।ফিডার সমন্বয়
যদি প্রয়োজন হয়, নিম্নলিখিত সমন্বয় করুন।
(1) X দিকের ব্যবধানের অবস্থানের সামঞ্জস্য

(2) নিশ্চিত করুন

① ব্যবধানের অবস্থান নিশ্চিত করুন

② শাটারের অবস্থান নিশ্চিতকরণ

3-3-1।X দিকের ব্যবধানের অবস্থানের সামঞ্জস্য

(1) সঠিক খাওয়ানোর ব্যবধানের অবস্থান নির্ধারণ করতে প্রথমে স্ট্যান্ডার্ড ফিডার ব্যবহার করুন,
(2) সামঞ্জস্য করার জন্য ফিডারে ক্রমাঙ্কন শাসক ইনস্টল করুন।
দ্রষ্টব্য: ক্রমাঙ্কন শাসকটি সামনের গর্ত থেকে প্রায় 30 মিমি দূরে অবস্থান থেকে পরিমাপ করা উচিত।
(3) অনুগ্রহ করে ফিডারের শেষ কভারটি সরিয়ে ফেলুন যা সামঞ্জস্য করা দরকার (চিত্র 1 এ দেখানো হয়েছে), এবং তারপর ফিডারের ভিত্তিতে এটি ইনস্টল করুন।
(4) ওয়ার্ম গিয়ারের ফিক্সিং স্ক্রুটি সামান্য আলগা করুন।
(5) মোটর শ্যাফ্টটি ঘোরান, শ্যাফ্টে অ্যান্টি-ঘূর্ণন ডিভাইসটিকে বডি কার্ডের অবস্থানে ক্ল্যাম্প করুন এবং আপনার আঙ্গুল দিয়ে এটি টিপুন।এই সময়ে, মোটর খাদ নড়াচড়া করে না।
ওয়ার্ম গিয়ার রডটি ঘোরান এবং সামঞ্জস্য করুন, ওয়ার্ম গিয়ারটি সঠিক অবস্থানে খাওয়ানোর অবস্থান সামঞ্জস্য করতে বড় গিয়ার চালায়, যাতে সংশোধন শাসকের ব্যবধানের অবস্থান সামঞ্জস্য করা হয়
ডিসপ্লেতে ক্রস কার্সারের কেন্দ্রের সাথে গর্তটি সারিবদ্ধ করুন এবং তারপরে ওয়ার্ম গিয়ার ফিক্সিং স্ক্রুটি শক্ত করুন।
(6) ফিডার দুবার লোড এবং আনলোড করুন, নিশ্চিত করুন যে ব্যবধানের অবস্থান পরিবর্তিত হয়নি,
(7) খাওয়ানোর অবস্থান সঠিক কিনা তা নিশ্চিত করতে ফিডারের ফরোয়ার্ড বোতামটি কয়েকবার টিপুন।

3-3-2।নিশ্চিত করুন
(1) ব্যবধান অবস্থান নিশ্চিত করুন
সামঞ্জস্য করার পরে, ফিক্সচার বডিতে ব্যবধানের অবস্থান নিশ্চিত করুন, যদি অবস্থানটি তির্যক হয় তবে দয়া করে এটি পুনরায় সামঞ্জস্য করুন।
দ্রষ্টব্য: ব্যবধানের অবস্থান নিশ্চিত করার সময়, নিশ্চিত করতে অবস্থান নির্বাচন করার সময় অনুগ্রহ করে "ইঞ্চিং" কী টিপুন।উপরন্তু, টেপ ফিডার 3 বার লোড এবং আনলোড করুন,
বারবার অবস্থান নিশ্চিত করুন।
(2) শাটারের অবস্থান নিশ্চিত করুন
ফিডার বেসে, X দিক থেকে শাটারের কেন্দ্র নিশ্চিত করুন
অণুবীক্ষণ যন্ত্রে ক্রস কার্সারের কেন্দ্রে হার্ট আছে কিনা।
যদি অবস্থানটি খুব তির্যক হয় তবে উপরের গার্ডটি প্রতিস্থাপন করুন।

4. রক্ষণাবেক্ষণ
4-1।দৈনিক পরিদর্শন

(1) সংঘর্ষের ফলে সৃষ্ট বাম্প এবং বিদেশী বস্তু (ময়লা, ইত্যাদি) জন্য ফিডারের যোগাযোগ পৃষ্ঠ এবং ফিডার বেস পরীক্ষা করুন।

(2) সংশোধন শাসক বাঁকানো আছে কিনা তা পরীক্ষা করতে দয়া করে আপনার চোখ ব্যবহার করুন এবং স্প্রোকেট কামড়ের গর্তটি পরা কিনা তা পরীক্ষা করুন।

(3) ফিডার ক্রমাঙ্কন যন্ত্র পরিষ্কার রাখা প্রয়োজন.ডিবাগিংয়ের সময় ফিডারটিকে মেশিনের শরীরের সাথে বাম্প করবেন না।প্রতিটি ব্যবহারের পরে পৃষ্ঠটি মুছা উচিত।ফিডার বেস একটি সঠিক পরিমাণ লুব্রিকেটিং তেল দিয়ে যোগ করা উচিত।ক্রমাঙ্কন শাসকটি ব্যবহার করার পরে, বিকৃতি এড়াতে এবং নির্ভুলতাকে প্রভাবিত করতে এর অখণ্ডতা নিশ্চিত করা উচিত।

(4) ক্যালিব্রেটর ব্যবহার করার পরে, আপনি যদি এটি দীর্ঘ সময়ের জন্য ব্যবহার না করেন, দয়া করে ম্যাগনিফাইং লেন্সের কভারটি ঢেকে রাখুন যাতে লেন্সটি নোংরা এবং ক্ষতিগ্রস্থ না হয়।
