GKG G5 ফুল অটো এসএমটি স্টেনসিল প্রিন্টার 60HZ 3KW পেস্ট প্রিন্টার মেশিন

GKG G5 ফুল অটো এসএমটি স্টেনসিল প্রিন্টার 60HZ 3KW পেস্ট প্রিন্টার মেশিন

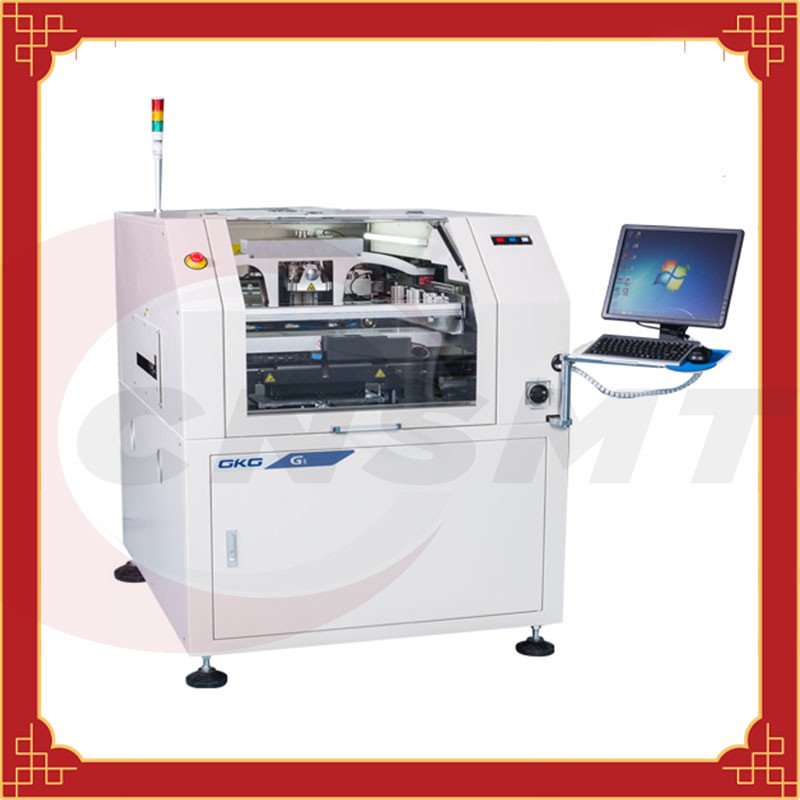

GKG G5, GKG সম্পূর্ণ অটো প্রিন্টার

GKG G5 স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টিং মেশিনের পণ্য বৈশিষ্ট্য:

1. GKG ডেডিকেটেড ম্যানুয়াল অ্যাডজাস্টমেন্ট জ্যাকিং প্ল্যাটফর্ম

সহজ কাঠামো, কম খরচে, এবং সুবিধাজনক ম্যানুয়াল সামঞ্জস্য, যা বিভিন্ন পুরুত্বের PCB বোর্ডের পিন সূঁচগুলির উত্তোলনের উচ্চতা দ্রুত সামঞ্জস্য করতে পারে

2. ইমেজ এবং হালকা পথ সিস্টেম

নতুন অপটিক্যাল পাথ সিস্টেম-ইউনিফর্ম রিং এবং উচ্চ-উজ্জ্বলতার সমাক্ষীয় আলো, উজ্জ্বলতা ফাংশনের সাথে মিলিত যা ধাপবিহীনভাবে সামঞ্জস্য করা যায়, সমস্ত ধরণের মার্ক পয়েন্টগুলিকে ভালভাবে চিহ্নিত করা যায় (অমসৃণ মার্ক পয়েন্ট সহ), টিনের প্রলেপ দেওয়ার জন্য উপযুক্ত। ধাতুপট্টাবৃত, সোনার ধাতুপট্টাবৃত, টিনযুক্ত, FPC এবং বিভিন্ন রঙের অন্যান্য ধরনের PCBs

3. স্ক্র্যাপার সিস্টেম

অপারেশন স্থিতিশীলতা উন্নত করতে এবং পরিষেবা জীবন দীর্ঘায়িত করতে রেল টাইপ স্ক্র্যাপার সিস্টেম স্লাইডিং

4. পরিষ্কারের ব্যবস্থা

নতুন ধরনের ওয়াইপিং টেপ ইস্পাত জালের সাথে সম্পূর্ণ যোগাযোগ নিশ্চিত করে, এবং বর্ধিত ভ্যাকুয়াম সাকশন ফোর্স নিশ্চিত করে যে জালের অবশিষ্ট সোল্ডার পেস্ট বাদ দেওয়া হয়েছে এবং কার্যকরী স্বয়ংক্রিয় পরিস্কার ফাংশন সত্যই উপলব্ধি করা হয়েছে;শুকনো এবং ভেজা ভ্যাকুয়াম তিনটি পরিষ্কারের মোড, সফ্টওয়্যার ইচ্ছামত ক্লিনিং মোড এবং ক্লিনিং পেপারের দৈর্ঘ্য সেট করা যেতে পারে

5. স্থিতিশীল ইস্পাত জাল স্থির কাঠামো

6. সম্পূর্ণ 2D পরিদর্শন সিস্টেম

GKG স্বয়ংক্রিয় সোল্ডার পেস্ট প্রিন্টার G5 স্পেসিফিকেশন:

ডিভাইস মডেল: G5

স্ক্রীন ফ্রেমের আকার: 420×520mm~737×737mm

বড় পিসিবি আকার: 400 × 310 মিমি

ছোট পিসিবি আকার: 50 × 50 মিমি

পিসিবি বেধ: 0.4-6 মিমি

PCB ওয়ারপেজ: সর্বোচ্চ.PCB তির্যক 1%

ট্রান্সমিশন উচ্চতা: 900±40mm

ট্রান্সমিশন দিক: বাম-ডান ডান-বাম ডান-ডান বাম-বাম

পরিবহন গতি: 1500mm/s(MAX), প্রোগ্রাম কন্ট্রোল

পরিবহন পদ্ধতি: এক-পর্যায়ের পরিবহন ট্র্যাক

পিসিবি পজিশনিং এবং সমর্থন পদ্ধতি: চৌম্বকীয় সুই শীর্ষ / স্বয়ংক্রিয়ভাবে সামঞ্জস্যযোগ্য জ্যাকিং প্ল্যাটফর্ম টাইট ক্ল্যাম্পিং পদ্ধতি: অনন্য শীর্ষ সমতল উপরের প্লেট, সাইড ক্ল্যাম্প

প্রিন্ট হেড: দুটি স্বাধীন মোটর প্রিন্ট হেড চালায়

স্ক্র্যাপার চাপ: 0-10 কেজি (প্রোগ্রাম কন্ট্রোল)

পরিষ্কার করার পদ্ধতি: উন্নত ভ্যাকুয়াম শোষণ, শুকনো, ভেজা এবং ভ্যাকুয়ামের তিনটি মোড

দেখার ক্ষেত্র: 10.24×6.4 মিমি

X, Y, θ সমন্বয়: X, Y: ±8mm, θ: ±2° (বৃদ্ধি 0.5 মাইক্রো)

ভিশন সিস্টেম: সফটওয়্যার প্রসেসিং/আপ এবং ডাউন যুগপত ইমেজিং অপটিক্যাল পাথ সিস্টেম/1394 ডিজিটাল ক্যামেরা/জ্যামিতিক ম্যাচিং পজিশনিং

পুনরাবৃত্তি অবস্থান নির্ভুলতা: ±0.01 মিমি

মুদ্রণের সঠিকতা: ±0.025 মিমি

মুদ্রণ চক্র: ≤8.5S

সময় পরিবর্তন: পুরানো প্রোগ্রামের জন্য 3 মিনিট, নতুন প্রোগ্রামের জন্য 5 মিনিট সেট আপ করুন৷

প্রধান বায়ু সরবরাহের উৎস: 4-6kg/cm2

প্রধান পাওয়ার সাপ্লাই: AC: 220±10%, 50/60HZ 3KW

নিয়ন্ত্রণ পদ্ধতি: পিসি নিয়ন্ত্রণ

অপারেটিং সিস্টেম: উইন্ডোজ এক্সপি

মেশিনের মাত্রা: 1210 × 1530 × 1510 মিমি (মেশিন বডি)

মোট মেশিন ক্ষমতা: 1000 কেজি

1। উদ্দেশ্য._
মেশিনের স্বাভাবিক ক্রিয়াকলাপ নিশ্চিত করতে সম্পূর্ণরূপে স্বয়ংক্রিয় ই প্রিন্টিং মেশিনটি সঠিকভাবে পরিচালনা করুন, এর ফলে পণ্যটি নিশ্চিত করুন।
2 প্রযোজ্য সুযোগ
উত্পাদন বিভাগ উত্পাদন কর্মশালা SMT
3 বিশেষ্য ব্যাখ্যা
সোল্ডার পেস্ট প্রিন্টার: আধুনিক সোল্ডার পেস্ট প্রিন্টারগুলি সাধারণত বোর্ডগুলির সমন্বয়ে গঠিত, সোল্ডার পেস্ট যুক্ত করা, এমবসিং এবং সার্কিট বোর্ডগুলি স্থানান্তর করে।এর কাজের নীতি হল: প্রথমে প্রিন্টিং পজিশনিং টেবিলে প্রিন্ট করার জন্য সার্কিট বোর্ডটি ঠিক করুন এবং তারপরে সোল্ডার পেস্ট বা লাল আঠা প্রিন্টারের সামনে এবং পিছনের স্ক্র্যাপারগুলির দ্বারা স্টেনসিলের মাধ্যমে সংশ্লিষ্ট প্যাডে মুদ্রিত হয় এবং মুদ্রিত পিসিবি। স্বয়ংক্রিয় বসানোর জন্য প্লেসমেন্ট মেশিনে ইনপুটের মাধ্যমে প্রেরণ করা হয়।
4টি দায়িত্ব
4.1-প্রিন্টিং প্রেসের রক্ষণাবেক্ষণ এবং পর্যায়ক্রমিক রক্ষণাবেক্ষণের জন্য সরঞ্জাম প্রকৌশলী দায়ী।
4.2 প্রিন্টিং প্রেস প্রোগ্রামের উত্পাদন এবং পরিবর্তনের জন্য সরঞ্জাম প্রযুক্তিবিদ দায়ী।
4.3 অপারেটর প্রিন্টিং প্রেসের পরিচালনা এবং রক্ষণাবেক্ষণের জন্য দায়ী।
4.4 উৎপাদন তত্ত্বাবধায়ক কার্য সম্পাদনের তত্ত্বাবধানের জন্য দায়ী।
5 ব্যবস্থাপনা প্রবিধান
5.1 শুরু করার আগে চেক করুন
5.1.1 নিশ্চিত করুন যে মেশিনের চেহারা পরিষ্কার, এবং নিশ্চিত করুন যে সরঞ্জামের ভিতরে কোন ধ্বংসাবশেষ আছে কিনা, বিশেষ করে মোশন ট্র্যাকের অপারেটিং সীমার মধ্যে।
5.1.2 নিশ্চিত করুন যে কাজের পরিবেশের তাপমাত্রা 23±5℃ এর মধ্যে: আর্দ্রতা <80%
5.1.3 নিশ্চিত করুন যে সরঞ্জামের কার্যকারী বায়ুচাপ 0.4 এবং 0.6 Ma এর মধ্যে।
5.1.4 নিশ্চিত করুন যে সরঞ্জামের পাওয়ার সাপ্লাই এবং সম্পর্কিত সংযোগকারী তারগুলি স্বাভাবিক৷
5.2 বুট
5.2.1 ডিভাইসের পাওয়ার চালু করুন।চিত্র 1. ডিভাইসের শক্তি
5.2.2 ডিভাইসটি চালু হওয়ার পরে, রিসেট ইন্টারফেস লিখুন, [রিসেট শুরু করুন];রিসেট সম্পূর্ণ হওয়ার জন্য অপেক্ষা করুন।চিত্র 2. ডিভাইস রিসেট ইন্টারফেস চিত্র 3. ডিভাইস রিসেট সমাপ্তির ইন্টারফেস
5.3 প্রোডাকশন প্রোগ্রাম কল করা
5.3.1 সিস্টেম প্রম্পট অনুযায়ী প্রোগ্রাম কর্তৃপক্ষ নির্বাচন করুন, অপারেটরকে একটি পাসওয়ার্ড লিখতে হবে না, এবং বাকিদের কর্তৃপক্ষ পাওয়ার জন্য সংশ্লিষ্ট পাসওয়ার্ড লিখতে হবে।শেষ হলে ফিরে যান।
চিত্র 4. অনুমতি নির্বাচন ইন্টারফেস
5.3.2 প্রধান ইন্টারফেস [ওপেন প্রজেক্ট] বিকল্পে, সংশ্লিষ্ট উত্পাদন প্রোগ্রাম নির্বাচন করুন
5.3.3 নির্বাচন সম্পন্ন হওয়ার পরে, এটি স্বয়ংক্রিয়ভাবে মূল ইন্টারফেসে ফিরে আসবে এবং এই সময়ে প্রোগ্রামটি খোলা হয়েছে।[তথ্য অনুপ্রবেশ];উত্পাদিত পণ্যের মুদ্রণ পরামিতি নিশ্চিত করুন.
5.4 ইস্পাত জাল ইনস্টল করুন
5.4.1 ধাপ ডেটা নিশ্চিত করার পর, পরবর্তী ধাপ হল পৃষ্ঠায় প্রবেশ করা, এবং প্রিন্টার ট্র্যাকের প্রস্থ সামঞ্জস্য করার জন্য অনুরোধ করে।প্রস্থ সামঞ্জস্য করার আগে, প্ল্যাটফর্মে একটি শীর্ষ প্লেট/থিম্বল আছে কিনা তা নিশ্চিত করুন, যদি থাকে তবে তা বের করে নিন এবং প্রস্থ সমন্বয় সম্পন্ন হওয়ার পরে এটি পুনরায় ইনস্টল করুন।উপরের প্লেটটি যতটা সম্ভব ট্র্যাকের কাছাকাছি ইনস্টল করা উচিত, ট্র্যাক থেকে 1-2LCM এর মধ্যে কিন্তু ট্র্যাকের সংস্পর্শে নয়, যাতে ট্র্যাকটি জীর্ণ ও বিকৃত হতে না পারে।আপনি যদি থিম্বল ইনস্টল করতে চান তবে সংঘর্ষ এড়াতে আপনার নীচের উপাদানগুলি এড়ানো উচিত।[স্বয়ংক্রিয় অবস্থান] বিকল্প, এই সময়ে প্রিন্টারটি ccD লেন্সকে সরিয়ে দেবে এবং এন্ট্রি ব্যাফেল সেট করবে।
5.4.2 প্রিন্টিং মেশিনের প্রস্থান থেকে FCB খাওয়ান।প্রিন্টিং প্রেস স্বয়ংক্রিয় অবস্থান সম্পূর্ণ করবে।এই সময়ে, PCB ট্র্যাকের চেয়ে প্রায় 0.5 মিমি বেশি হওয়া উচিত।
5.4.3 উৎপাদিত মেশিনের ধরন অনুযায়ী, সংশ্লিষ্ট সংখ্যা "যেমন ECLG4A-V05" সহ স্টিলের জাল নির্বাচন করুন। তারপর [Z-axis up] নির্বাচন করুন, স্টেনসিলটিকে ফ্রেমের সাপোর্ট প্লেটে রাখুন এবং ক্ল্যাম্প করুন। B প্যাড এবং স্টেনসিল খোলার অবস্থান সামঞ্জস্য করুন। Y দিকটি ডিভাইস দ্বারা সূক্ষ্ম-টিউন করা যেতে পারে। X দিকটি ম্যানুয়ালি সূক্ষ্ম-টিউন করা হয়। সামঞ্জস্য সম্পন্ন হওয়ার পরে [স্ক্রিন ফ্রেমের স্থায়ী ভালভ] এবং নিশ্চিত করুন যে ইস্পাত জাল আটকানো হয়েছে। [ঠিক আছে], ইস্পাত জাল ইনস্টলেশন সম্পূর্ণ করুন।
চিত্র 12. ইস্পাত জাল ইনস্টলেশন
5.5 বিশেষভাবে ইনস্টল করা স্ক্র্যাপার, সোল্ডার পেস্ট যোগ করা
5.5.1 স্ক্র্যাপার সিটে দুটি স্ক্র্যাপার রাখুন এবং শক্তভাবে লক করুন।ইনস্টলেশন প্রভাব নিশ্চিত করতে আপনার হাত দিয়ে আলতো করে স্ক্র্যাপারটি ঝাঁকান।
5.5.2 মূল ইন্টারফেসের উপরে [পিছনে থেকে মুদ্রণ করুন] বোতামটি স্কুইজিটিকে পিছনের দিকে নিয়ে যায় এবং স্টেনসিলে গলানো সোল্ডার পেস্ট যুক্ত করে।সোল্ডার পেস্টের প্রস্থ স্টেনসিলের খোলার প্রস্থের চেয়ে সামান্য বড় এবং স্কুইজির প্রস্থের চেয়ে ছোট হওয়া উচিত।অনুপস্থিত মুদ্রণ ঘটে.[সামন থেকে মুদ্রণ] প্রধান ইন্টারফেসের শীর্ষে বোতাম, স্ক্র্যাপারটিকে টিনের শব্দের সামনে নিয়ে যান।
5.6 মুদ্রণ প্রভাব পরিদর্শন
5.6.1 প্রধান ইন্টারফেসের ডানদিকে [স্টার্ট] বোতাম, ট্র্যাকে PCB স্থানান্তর করার জন্য প্রম্পটগুলি অনুসরণ করুন এবং নতুন FCB পুনরায় ইনজেকশন করুন, ডিভাইসটি স্বয়ংক্রিয়ভাবে পূর্ববর্তী সেট মান অনুযায়ী স্টেনসিলটি সারিবদ্ধ করবে এবং প্রম্পট করবে। মুদ্রণের আগে ডিভাইস ফাইন-টিউনিংয়ের জন্য।5.6.2 ডিভাইস ফাইন-টিউনিং পদ্ধতি হল যে Z-অক্ষ প্ল্যাটফর্ম FCE কে ফোর-ওয়ে ফাইন-টিউনিং করতে চালিত করে।FCB বাম এবং উপরের দিকে সরান [+], ডান এবং নিচের দিক হল [-।
5.6.3 [নিশ্চিত] ডিবাগ করার পরে, সরঞ্জাম স্বয়ংক্রিয়ভাবে মুদ্রণ হবে।মুদ্রণ শেষ হওয়ার পরে ম্যানুয়ালি মুদ্রণ প্রভাব পরীক্ষা করুন।এটি যোগ্য হলে, পরবর্তী মুদ্রণের আগে ইন্টারফেসটি সূক্ষ্ম-সুরক্ষিত হবে এবং এটি স্বয়ংক্রিয় মুদ্রণ মোডে প্রবেশ করবে।এটি অযোগ্য হলে, যোগ্য না হওয়া পর্যন্ত সূক্ষ্ম-টিউন পুনরাবৃত্তি করা হবে।
