হানওয়া স্যামসাং এসএম৪৮২ প্লাস এসএমটি এসএমডি প্রোডাকশন লাইন অ্যান্টি স্ট্যাটিক

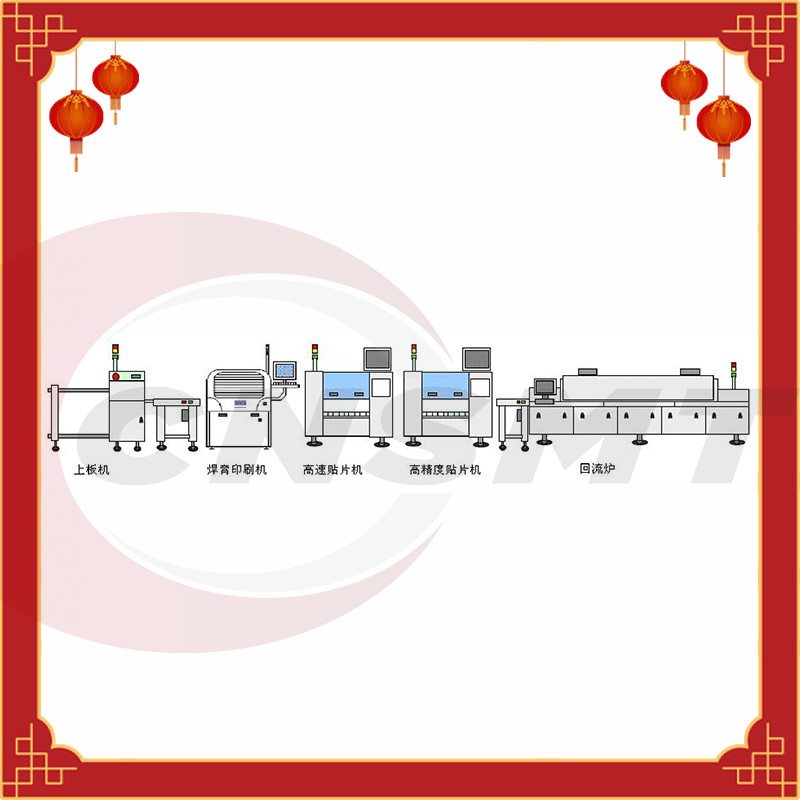

Samsung/Hanwha SM482/PLUS SMT সমাবেশ লাইন
Samsung/Hanwha SM482/PLUS SMT অ্যাসেম্বলি লাইন হল একটি উচ্চ গতির smt প্রোডাকশন লাইন, আমরা উভয়েই আপনার নতুন এবং ব্যবহৃত SMT samsung sm482 পিক এবং প্লেস মেশিন অ্যাসেম্বলি লাইন প্রদান করি।
নতুন এবং ব্যবহৃত উভয় মেশিনই ভাল কাজ করে, এবং সোল্ডার পেস্ট প্রিন্টার হল স্বয়ংক্রিয় প্রিন্টার, চায়না ব্র্যান্ডের সম্পূর্ণ স্বয়ংক্রিয় স্টেনসিল প্রিন্টার, আমাদের কাছে আপনার জন্য DEK MPM foreigh ব্র্যান্ডের প্রিন্টারও রয়েছে, রিফ্লো ওভেন আমাদের নিজস্ব ব্র্যান্ড নতুন, এছাড়াও হেলার এবং অন্যান্য ব্র্যান্ড রয়েছে তুমি বাছাই করেছো.
SMT উৎপাদন লাইন কর্মশালার পরিকল্পনা সমাধান বিশ্লেষণ
কর্মশালার প্রয়োজনীয়তা নিম্নলিখিত প্রয়োজনীয়তা পূরণের জন্য বিবেচনা করা হয়:
একটি, মাটিতে অ্যান্টি-স্ট্যাটিক প্রয়োজনীয়তা, (ইপক্সি মেঝে এখনও পিভিসি, তথ্য নিজেই পরীক্ষা করুন, পিভিসি আরও সুন্দর এবং টেকসই);
খ.সরঞ্জামের প্রয়োজনীয়তা অনুসারে গ্রাউন্ড লোড-বেয়ারিং প্রয়োজনীয়তাগুলি বিবেচনা করুন (প্রাথমিকভাবে সোল্ডার পেস্ট প্রিন্টিং সরঞ্জাম, সরঞ্জাম প্রস্তুতকারক এবং উদ্ভিদ পরিকল্পনাকারীদের জিজ্ঞাসা করুন);
গ.এসএমটি ওয়ার্কশপে তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণের প্রয়োজনীয়তাগুলির সাথে সন্তুষ্ট, শীতল বাতাসের খরচ কমাতে সিলিং অনুযায়ী চিকিত্সা করা যেতে পারে।(সাধারণত 3.0 মিটার, গুদামের চাহিদা আছে কিনা সেদিকে মনোযোগ দিন);
dযন্ত্রের শক্তি/গ্যাসের চাহিদা (বায়ু/নাইট্রোজেন), বর্জ্য গ্যাস শোধন ইত্যাদি এবং পাইপলাইনের কাঁচামাল/দিক।রিজার্ভ স্থান, ইত্যাদি সরঞ্জাম বায়ুচলাচল প্রয়োজনীয়তা;
eআলোর প্রয়োজনীয়তা মেটাতে, শক্তি-সাশ্রয়ী ল্যাম্প ব্যবহার করবেন কিনা, যেমন T8 এর পরিবর্তে T5।কমপক্ষে 300LUX;
চঅগ্নিনির্বাপক প্রয়োজনীয়তা, কম্পার্টমেন্ট থাকা উচিত, অগ্নিনির্বাপক বিবেচনা করুন।
2. পরিকল্পিত SMT উত্পাদন লাইন সরঞ্জাম
পরিকল্পনাটি হল নতুনভাবে দুটি অভিন্ন SMT উৎপাদন লাইন ইনস্টল করার, সম্পূরক: সোল্ডার পেস্ট প্রিন্টার/প্লেসমেন্ট মেশিন/রিফ্লো ওভেন।
উত্পাদন লাইনে সরঞ্জামের সর্বাধিক প্রস্থ 2.0 মিটার এবং সমস্ত সরঞ্জামের মোট দৈর্ঘ্য 17 মিটার।পরবর্তী পরিকল্পনা বিবেচনা করুন এবং একটি উত্পাদন লাইন যোগ করুন (লাইন শরীরের সরঞ্জাম অনুরূপ)।
কএসএমটি সরঞ্জামগুলি উর্ধ্বমুখী এড়াতে হবে এবং তাদের থেকে একটি নির্দিষ্ট ব্যবধান বজায় রাখতে হবে।ব্যবধান হল উপকরণগুলি লোড করার পরে সরঞ্জামগুলি কমপক্ষে একটি ফিডার গাড়ির মধ্য দিয়ে যাওয়ার জন্য;
খ.এসএমটি সরঞ্জামের বাইরের ফ্রেমটি জেব্রা ক্রসিং দ্বারা আলাদা করা উচিত।জেব্রা ক্রসিং এবং সরঞ্জামগুলির মধ্যে দূরত্ব হল যে সরঞ্জামগুলি উপকরণ দিয়ে লোড করার পরে সরঞ্জামগুলি 50 সেন্টিমিটারের বেশি প্রসারিত হবে;
গ.দুটি উত্পাদন লাইনের মধ্যে সর্বোত্তম দূরত্ব হল বাইরের ফ্রেমের মধ্যে 1.2 মিটার বা তার বেশি;
dএকটি পরিদর্শন এবং মেরামত এলাকা সাধারণত লাইনের শেষে পরিকল্পনা করা হয়, এবং মান পরিদর্শক লাইনের শেষে এলোমেলো পরিদর্শন পরিচালনা করতে পারেন।
উপরোক্ত বিবেচনার ভিত্তিতে, প্রতিটি উত্পাদন লাইনের দৈর্ঘ্য কমপক্ষে 17 মিটার হওয়া উচিত (লাইন হেড আইল এবং লাইনের শেষ কানবান অঞ্চলের অবস্থা নির্বিশেষে), এবং প্রস্থ 3 মিটারের বেশি হওয়া উচিত (প্লেসমেন্ট মেশিনে দ্বি-পার্শ্বযুক্ত উপকরণ)।
Samsung /HANWHA SM482 প্লাসপিক পিক এবং প্লেস মেশিন স্পেসিফিকেশন:
হানওয়া মাউন্টার SM482 প্লাস
PCB আকার: 460(L) x 400(W)
ক্ষুদ্রতম উপাদান: 01005 ~ 55 মিমি (এইচ 15 মিমি)
ফেইডা স্টেশন: 120ea/112ea
মাউন্টিং গতি: 30,000 CPH
পণ্যের সংক্ষিপ্ত বিবরণ: হানওয়া প্লেসমেন্ট মেশিন SM482 প্লাস, PCB আকার: 460(L) x 400(W), ক্ষুদ্রতম উপাদান: 01005 ~ 55mm(H 15mm), ফিডার স্টেশন: 120ea/112ea, প্লেসমেন্টের গতি: 30,000 CPH, ওজন: 1600GK
উচ্চ গতির এসএমটি স্টেনসিল প্রিন্টার:
CNSMT-A5 মডেল
মানবিক নকশা
● প্রশস্ত অ্যাপ্লিকেশন পরিসীমা এবং শক্তিশালী বহুমুখিতা
● অনন্য স্প্রে টাইপ স্বয়ংক্রিয় পরিস্কার সিস্টেম
● শক্তি-সংরক্ষণ wiping এবং কাগজ গঠন সংরক্ষণ
● অনন্য ইমেজ প্রক্রিয়াকরণ সিস্টেম
● বুদ্ধিমান মুদ্রণ উত্পাদন মোড
● প্রিন্টিং পরিসীমা: 400*340mm/510*340mm
● আন্তর্জাতিক সর্বজনীন UVW তিন-অক্ষ সংযোগ প্ল্যাটফর্ম গ্রহণ করুন
● মেশিনের আকার: 1220X1355X1500mm
● মেশিনের বিকল্প: গতিশীল টিনিং ফাংশন স্বয়ংক্রিয় স্টেনসিল হোল ব্লকিং সনাক্তকরণ ফাংশন স্বয়ংক্রিয় আঠা বিতরণ ফাংশনস্কিজি চাপ প্রতিক্রিয়া ফাংশন স্বয়ংক্রিয় MSE/SPI অনলাইন ফাংশন স্বয়ংক্রিয় তাপমাত্রা এবং আর্দ্রতা ফাংশন
উচ্চ মানের চায়না ব্র্যান্ড CNSMT রিফ্লো ওভেন- TSM800
| মডেল | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| মেশিন স্পেসিফিকেশন | ||||||
| আকার:L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| ওজন (কেজি) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| তাপমাত্রা অঞ্চল | টপ 8.Bottom 8/ length3070 | শীর্ষ 10. নীচে 10/ দৈর্ঘ্য3890৷ | শীর্ষ 12. নীচে 12/ দৈর্ঘ্য 4650 | শীর্ষ 8. নীচে 8/ দৈর্ঘ্য 3070 | শীর্ষ 10. নীচে 10/ দৈর্ঘ্য 3890 | শীর্ষ 12. নীচে 12/ দৈর্ঘ্য4650৷ |
| ঠান্ডা অঞ্চলের সংখ্যা | Tbp2.নীচে 0/ | শীর্ষ3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | শীর্ষ ৩.নীচে./ | Top4.BottomO/ Top4.Bottom4 |
| শীর্ষ 2।নীচে 2 | শীর্ষ ৩.নীচে | Top4.Bottom4 | শীর্ষ 2।নীচে 2 | 1bp3.নীচে | ||
| হিটিং জোন সংশোধনকারী প্লেট গঠন | পুরু অ্যালুমিনিয়াম প্লেট | |||||
| কুলিং পদ্ধতি | গ্রীনহাউস এয়ার কুলিং/ঠান্ডা জল ঠান্ডা করা | |||||
| নিয়ন্ত্রণ ব্যবস্থা | ||||||
| শক্তি প্রয়োজন | 30 380V 50Hz | |||||
| সমস্ত ক্ষমতা | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW / 67KW | 80KW/83KW | 93KW/97KW |
| স্টার্টআপ, স্বাভাবিক অপারেটিং শক্তি | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| গরম করার সময় | প্রায় 25 মিনিট | |||||
| তাপমাত্রা নির্ভুলতা | ±1°সে | |||||
| তাপমাত্রা নিয়ন্ত্রণ পদ্ধতি | পিআইডি ক্লোজড-লুপ কন্ট্রোল + এসএসআর ড্রাইভ | |||||
| PCBপার্শ্বিক তাপমাত্রার পার্থক্য | ±1.5 °সে | |||||
| প্রসেস প্যারামিটার স্টোরেজ | বিভিন্ন প্রক্রিয়া প্যারামিটার সেটিংস সংরক্ষণ করতে স্বয়ংক্রিয়ভাবে বিভিন্ন অপারেশন এবং অ্যালার্ম রেকর্ড + ম্যানুয়াল অপারেশন সংরক্ষণ করুন | |||||
| অস্বাভাবিক অ্যালার্ম | স্ট্যান্ডার্ড তাপমাত্রা বিচ্যুতি, গতি বিচ্যুতি এবং এয়ার কন্ডিশনার ত্রুটি, মেইন পাওয়ার ব্যর্থতার শব্দ এবং হালকা অ্যালার্ম | |||||
| অফ বোর্ড অ্যালার্ম | স্ট্যান্ডার্ড অফ-বোর্ড অ্যালার্ম ফাংশন | |||||
| পরিবহন ব্যবস্থা | ||||||
| রেল কাঠামো | সামগ্রিক দুই-পর্যায় | |||||
| চেইন গঠন | পাঁজর এবং পিন নিকেল-প্লেটেড ম্যাঙ্গানিজ ইস্পাত চেইন সহ 35B একক ফিতে | |||||
| সর্বোচ্চ প্লেট প্রস্থ | 400 মিমি (ঐচ্ছিক 610 মিমি) | 2-280 মিমি (ঐচ্ছিক 2-300 মিমি) | ||||
| রেল প্রস্থ সমন্বয় পরিসীমা | 50-400 মিমি (ঐচ্ছিক 50-610 মিমি) | 50-280 মিমি (ঐচ্ছিক 50-300 মিমি) | ||||
| পরিবহন দিক | Lto R ঐচ্ছিক R থেকে L) | |||||
| রেল স্থির ফর্ম | সামনে স্থির, ঐচ্ছিক পিছনে স্থির | নং 1 রেল এবং নং 4 রেল স্থির, ঐচ্ছিক অন্যান্য দুটি রেল স্থির করা যেতে পারে। | ||||
| পরিবহন গতি | 400 〜2000 মিমি/মিনিট | |||||
| পরিবহন প্লেটের উচ্চতা | 900±15 মিমি | |||||
| স্বয়ংক্রিয় তৈলাক্তকরণ সিস্টেম | স্ট্যান্ডার্ড লুব্রিকেন্ট স্বয়ংক্রিয় ফিলিং এবং ম্যানুয়াল ফিলিং ফাংশন | |||||
| নাইট্রোজেন সিস্টেম | ||||||
| নাইট্রোজেন খরচ | 20-25m3/ hr@300-1000ppm | 25-30m3/hr@300-10OOppm | ||||
