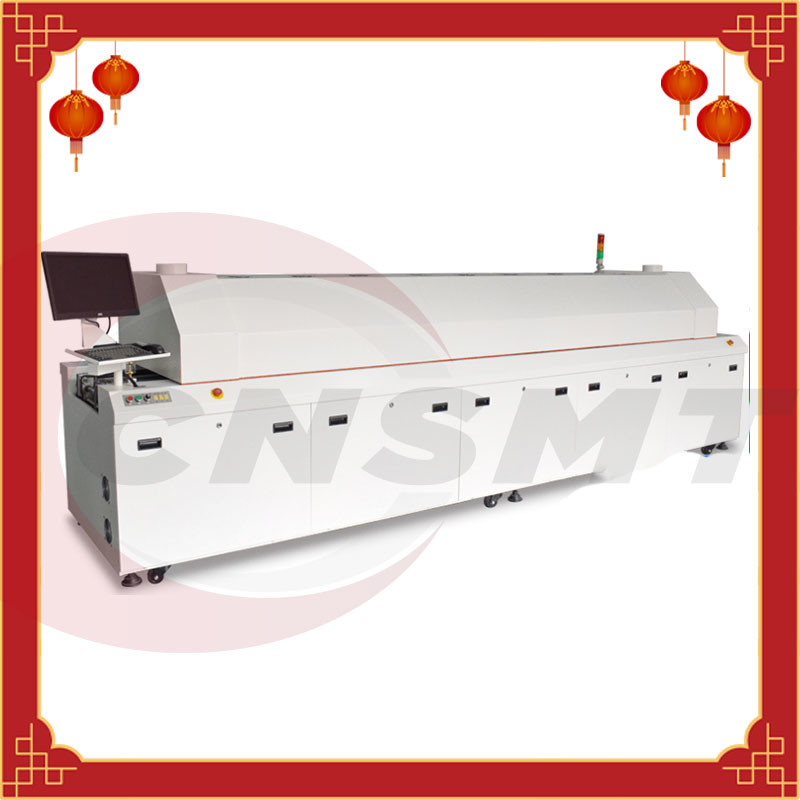

8 জোন SMT রিফ্লো ওভেন- CNSMT-H8835M

সিএনএসএমটি হল চীনের এসএমটি রিফ্লো ওভেনের একটি নেতৃস্থানীয় প্রস্তুতকারক, আমরা আপনাকে সোল্ডার রিফ্লো ওভেনের সমস্ত মডেল সরবরাহ করি, ভাল মানের এবং প্রতিযোগী মূল্য সহ। আপনার যদি কোন প্রয়োজন থাকে, দয়া করে এখনই আমাদের সাথে যোগাযোগ করুন!

আমরা অর্থনৈতিক, মাঝারি এবং বড় 8 জোন রিফ্লো ওভেন সহ সমস্ত ধরণের রিফ্লো সোল্ডারিং মেশিন উত্পাদন করি, নীচের মধ্যম মডেলটি রয়েছে:

আট তাপমাত্রা অঞ্চল রিফ্লো ওভেন বৈশিষ্ট্য:

MAIJIE হিটিং তারের গরম করার প্রযুক্তি, স্বাধীন বাতাসের কাঠামো, উপরের এবং নীচের গরম করার পদ্ধতি, উচ্চ তাপ দক্ষতা, দ্রুত গরম করা, ঘরের তাপমাত্রা থেকে কাজের তাপমাত্রা সেট করতে প্রায় 20 মিনিট, ওয়েল্ডিং জোনের সেট তাপমাত্রা এবং প্রকৃত তাপমাত্রার মধ্যে পার্থক্য কম। 30 ℃ থেকে

· তাইওয়ান মিতসুকোশি বিশেষ উচ্চ তাপমাত্রার মোটর ব্যবহার করে, সরাসরি ড্রাইভ হট এয়ার হিটিং, গরম বাতাসের ভারসাম্য, কম শব্দ, কম কম্পন, 0201 উপাদানগুলি পরিবহনের সময় স্থানান্তর করতে পারে না।

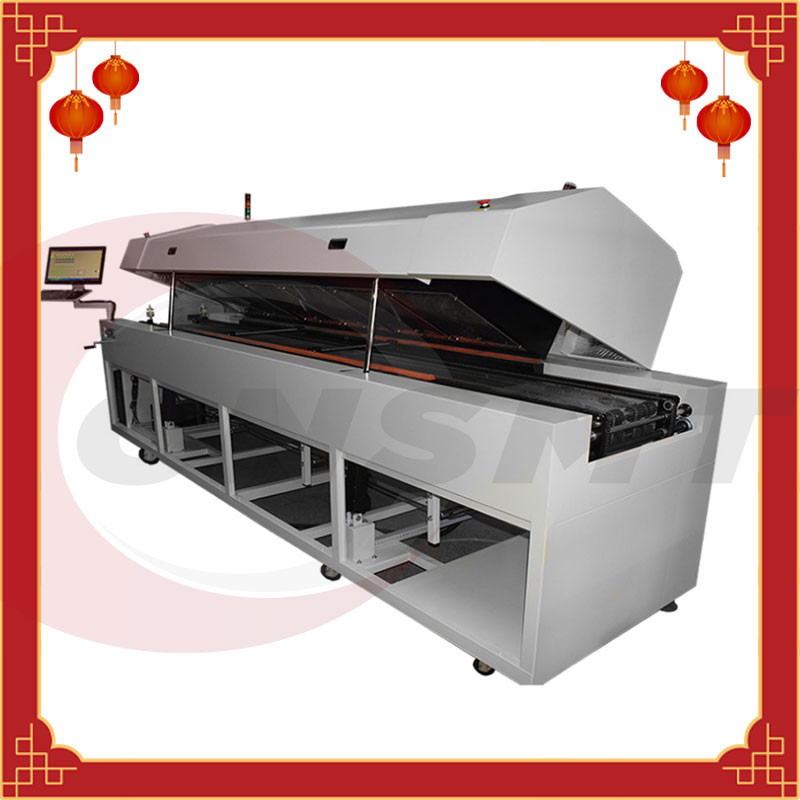

অনন্য বায়ু নালী নকশা, অভিন্ন বায়ু বিতরণ, বৃহৎ তাপ ক্ষমতা, প্রিহিটিং জোন, ধ্রুবক তাপমাত্রা অঞ্চল এবং ঢালাই অঞ্চল গরম করা উপরে এবং নীচে, স্বাধীন সঞ্চালন, স্বাধীন তাপমাত্রা নিয়ন্ত্রণ, প্রতিটি তাপমাত্রা অঞ্চলের তাপমাত্রা নিয়ন্ত্রণের সঠিকতা ±1℃, চুল্লি খোলার বৈদ্যুতিক শীর্ষ কভার টাইপ গ্রহণ করে.

· ডাবল বা ট্রিপল সোল্ডারিং জোন সেটিংস সহ বিভিন্ন মডেলের তাপমাত্রা বক্ররেখা ডিবাগ করার জন্য উপযুক্ত, তিন-তারের প্রোফাইল পরীক্ষা △ T 8 ℃ পর্যন্ত ছোট, এবং সংযোগ বক্ররেখা পরীক্ষা বিশেষ করে জাপানি বা ইউরোপীয় এবং আমেরিকান স্ট্যান্ডার্ড সীসা-মুক্ত সঙ্গে সামঞ্জস্যপূর্ণ সোল্ডারিং প্রক্রিয়া।

উচ্চ-তাপমাত্রা প্রতিরোধী, পরিধান-প্রতিরোধী অ্যালুমিনিয়াম খাদ, উচ্চ অনমনীয়তা এবং কোন বিকৃতি ছাড়াই তৈরি একটি নতুন ডিজাইন করা বিশেষ পরিবহন গাইড রেল ব্যবহার করে।

গাইড রেলের প্রস্থ সামঞ্জস্য ব্যবস্থা একটি গিয়ার র্যাক সমঅক্ষীয় প্রস্থ সমন্বয় ডিভাইস গ্রহণ করে যাতে গাইড রেলের সমান্তরালতা ±5MM পর্যন্ত পৌঁছায়, যা কার্যকরভাবে বোর্ড জ্যামিং এবং বোর্ড ড্রপের ঘটনাকে প্রতিরোধ করে।এবং স্বয়ংক্রিয় এবং ম্যানুয়াল প্রস্থ সমন্বয় ডিভাইস দিয়ে সজ্জিত।

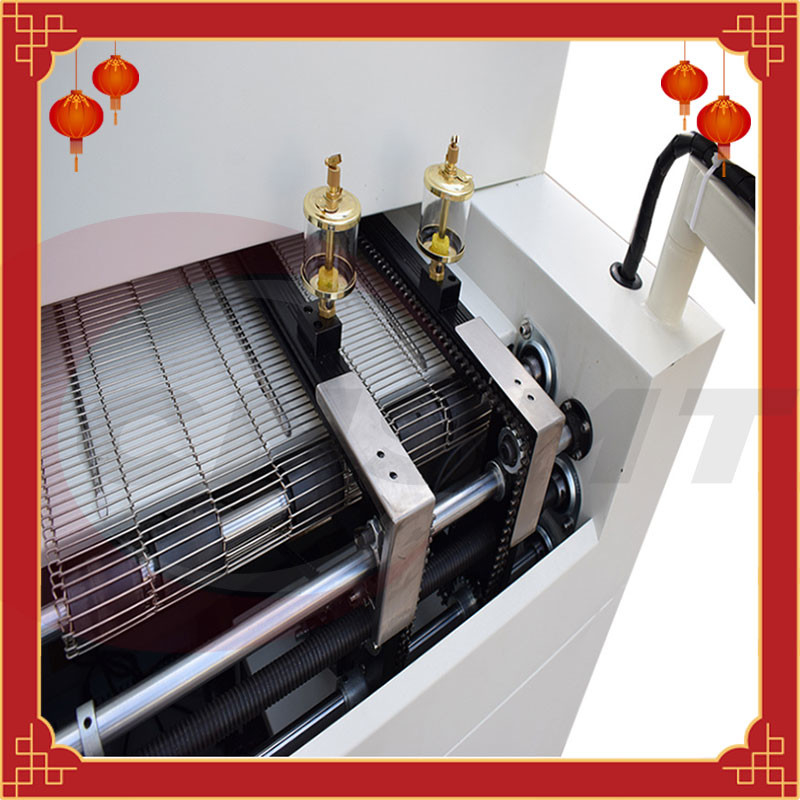

·পরিবহন ব্যবস্থা ডেল্টা ফ্রিকোয়েন্সি কনভার্টার স্টেপলেস ফ্রিকোয়েন্সি রূপান্তর গতি নিয়ন্ত্রণ, আমদানি করা ZD মোটর ড্রাইভ, উচ্চ-মানের কার্বন ইস্পাত চেইন এবং SUS316 স্টেইনলেস স্টীল মেশ বেল্ট গ্রহণ করে সিঙ্ক্রোনাস পরিবহনের জন্য, আরও মসৃণ পরিবহন নিশ্চিত করে।এটি ইউপিএস নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ এবং ম্যানুয়াল শেক-আউট ফাংশন দিয়ে সজ্জিত, যা আকস্মিক বিদ্যুৎ ব্যর্থতার কারণে পিসিবিকে চুল্লিতে পুড়ে যাওয়া থেকে কার্যকরভাবে প্রতিরোধ করতে পারে।

· এটি টাইমিং স্বয়ংক্রিয় ড্রিপিং এবং PCB গণনা ফাংশন আছে.

· উচ্চ-মানের শিল্প কম্পিউটার নিয়ন্ত্রণ, এলসিডি ডিসপ্লে, উইন্ডোজ এক্সপি অপারেটিং সিস্টেম, নমনীয় বক্ররেখা পরীক্ষা এবং শক্তিশালী গতিশীল বক্ররেখা বিশ্লেষণ ফাংশন গ্রহণ করুন এবং সীসা-মুক্ত প্রক্রিয়া পূরণের জন্য সমস্ত ডেটা প্রিন্ট এবং সংরক্ষণ করা যেতে পারে।

· সমস্ত বৈদ্যুতিক উপাদান আমদানি করা হয়, এবং দীর্ঘমেয়াদী SMT 24-ঘন্টা স্থিতিশীল এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করতে সমস্ত সিগন্যাল তারগুলিকে রক্ষা করা হয়

স্পেসিফিকেশন H8835

8জোন এসএমটি রিফ্লো ওভেন ইনস্টলেশন এবং ব্যবহারের শর্তাবলী

<1>ওয়ার্কিং ভোল্টেজ: AC380V 50HZ তিন-ফেজ পাঁচ-তারের সিস্টেম।

<2> পরিবেষ্টিত তাপমাত্রা: 5～40℃;

<3>আপেক্ষিক আর্দ্রতা: 85% RH এর বেশি নয়;

<4>পাওয়ার সুইচ: এয়ার সুইচ

<5> ইনস্টল করা শক্তি: 48KW

<6>ভূমি সমতল, এবং আশেপাশের পরিবেশে কোন শক্তিশালী কম্পন এবং ক্ষয়কারী গ্যাস থাকা উচিত নয়।

কিভাবে 8 জোন রিফ্লো ওভেন কার্ভ চেক করবেন

আট তাপমাত্রা অঞ্চলের তাপমাত্রা এবং সময়:

তাপমাত্রা অঞ্চল 1: 148 ডিগ্রী;

তাপমাত্রা অঞ্চল 2: 180 ডিগ্রি;

তাপমাত্রা জোন 3: 183 ডিগ্রী;

তাপমাত্রা অঞ্চল 4: 168 ডিগ্রি;

তাপমাত্রা অঞ্চল 5: 174 ডিগ্রী;

তাপমাত্রা অঞ্চল 6: 198 ডিগ্রি;

তাপমাত্রা অঞ্চল সাত: 240 ডিগ্রি;

তাপমাত্রা অঞ্চল আট: 252 ডিগ্রী;

পরিবহন গতি: 0.6m/মিনিট;অতিরিক্ত তাপমাত্রার অ্যালার্ম 10 ডিগ্রিতে সেট করা হয়েছে।

সাধারণভাবে বলতে গেলে, রিফ্লো সোল্ডারিংয়ের শুধুমাত্র চারটি তাপমাত্রা অঞ্চল রয়েছে: প্রিহিটিং জোন, ধ্রুবক তাপমাত্রা অঞ্চল, রিফ্লো সোল্ডারিং জোন এবং কুলিং জোন।

রিফ্লো সোল্ডারিংয়ের জন্য কতগুলি তাপমাত্রা অঞ্চল ব্যবহার করা হোক না কেন, তাদের তাপমাত্রা সেটিংস এই চারটি তাপমাত্রা অঞ্চলের কর্মের নীতি অনুসারে সেট করা হয়।সাধারণত, বাজারে আরও আট-তাপমাত্রা জোন রিফ্লো সোল্ডারিং রয়েছে।

রিফ্লো সোল্ডারিংয়ের প্রকৃত পরিমাপ তাপমাত্রা এবং রিফ্লো সোল্ডারিংয়ের সেট তাপমাত্রার মধ্যে একটি নির্দিষ্ট তাপমাত্রার পার্থক্য রয়েছে।

আসলে, সীসা-মুক্ত রিফ্লো সোল্ডারিংয়ের উচ্চ সোল্ডারিং তাপমাত্রা 245 ডিগ্রি।রিফ্লো সোল্ডারিংয়ের তাপমাত্রা সোল্ডার পেস্ট কারখানা এবং প্রকৃত সোল্ডারিং পণ্য দ্বারা সরবরাহ করা তাপমাত্রার বক্ররেখা অনুসারে সেট করা হয়

সীসা-মুক্ত প্রক্রিয়া: প্রিহিটিং জোন: গরম করার হার হল 1.0~3.0℃/সেকেন্ড;নিমজ্জন অঞ্চল: গরম করার হার 2℃/সেকেন্ডের কম, সময় 70~130℃/সেকেন্ড, তাপমাত্রা: 160~200℃;রিফ্লো জোন: সর্বোচ্চ তাপমাত্রা 220 ~ 250 ℃, এবং 220 ℃ উপরে সময় 30 ~ 90 সেকেন্ড;কুলিং জোন: শীতল করার হার 4℃/s-এর কম, শীতলকরণের সমাপ্তি তাপমাত্রা 75℃-এর বেশি নয়

CNSMT8 তাপমাত্রা অঞ্চল রিফ্লো সোল্ডারিং তাপমাত্রা অঞ্চলটি প্রধানত চারটি তাপমাত্রা অঞ্চলে বিভক্ত: প্রিহিটিং অঞ্চল, ধ্রুব তাপমাত্রা অঞ্চল, ঢালাই অঞ্চল এবং শীতল অঞ্চল।

প্রিহিটিং জোন

প্রিহিটিং হল রিফ্লো প্রক্রিয়ার প্রথম ধাপ।এই রিফ্লো পর্যায়ে, সমগ্র সার্কিট বোর্ড সমাবেশ লক্ষ্য তাপমাত্রার দিকে ক্রমাগত উত্তপ্ত হয়।

প্রিহিটিং স্টেজের মূল উদ্দেশ্য হল পুরো সার্কিট বোর্ড অ্যাসেম্বলিকে নিরাপদে প্রি-রিফ্লো তাপমাত্রায় পৌঁছানো।সোল্ডার পেস্টে উদ্বায়ী দ্রাবকগুলিকে ডিগ্যাস করার জন্যও প্রিহিটিং একটি সুযোগ।পেস্ট-সদৃশ দ্রাবক সঠিকভাবে নিঃসৃত হওয়ার জন্য এবং উপাদানগুলিকে নিরাপদে প্রি-রিফ্লো তাপমাত্রায় পৌঁছানোর জন্য, PCB অবশ্যই একটি সামঞ্জস্যপূর্ণ রৈখিক পদ্ধতিতে গরম করতে হবে।

রিফ্লো প্রক্রিয়ার প্রথম পর্যায়ের একটি গুরুত্বপূর্ণ সূচক হল তাপমাত্রার ঢাল বা তাপমাত্রা বৃদ্ধির সময়।এটি সাধারণত ডিগ্রী সেলসিয়াস, সেকেন্ড প্রতি সেকেন্ডে পরিমাপ করা হয়।

অনেক ভেরিয়েবল এই ডেটাকে প্রভাবিত করতে পারে, যার মধ্যে রয়েছে: লক্ষ্য প্রক্রিয়াকরণের সময়, সোল্ডার পেস্টের অস্থিরতা এবং উপাদান বিবেচনা।এই সমস্ত প্রক্রিয়া ভেরিয়েবলগুলি বিবেচনা করা গুরুত্বপূর্ণ, তবে বেশিরভাগ ক্ষেত্রে, সংবেদনশীল উপাদানগুলির বিবেচনা অত্যন্ত গুরুত্বপূর্ণ৷"তাপমাত্রা খুব দ্রুত পরিবর্তিত হলে, অনেক উপাদান ভেঙ্গে যাবে।

সর্বাধিক সংবেদনশীল উপাদানটি যে সর্বাধিক তাপীয় পরিবর্তনের হার সহ্য করতে পারে তা সর্বাধিক অনুমোদিত ঢালে পরিণত হয়।" যাইহোক, যদি তাপ উপাদানগুলি ব্যবহার না করা হয় এবং ফলন সর্বাধিক করা হয়, তবে প্রক্রিয়াকরণের সময় উন্নত করতে ঢালটি সামঞ্জস্য করা যেতে পারে।

তাই, অনেক নির্মাতারা এই ঢালগুলিকে সর্বোচ্চ সর্বজনীন অনুমোদনযোগ্য হার 3.0°C/sec-তে বাড়িয়ে দেন।বিপরীতে, যদি একটি বিশেষভাবে শক্তিশালী দ্রাবক ধারণকারী একটি সোল্ডার পেস্ট ব্যবহার করা হয়, তাহলে উপাদানটিকে খুব দ্রুত গরম করলে সহজেই নিয়ন্ত্রণের বাইরে চলে যাবে।উদ্বায়ী দ্রাবকগুলির ডিগ্যাসিংয়ের কারণে, তারা প্যাড এবং সোল্ডার প্লেট থেকে সোল্ডার ছড়িয়ে পড়তে পারে।

সোল্ডার বল প্রিহিটিং পর্বের সময় হিংসাত্মক আউটগ্যাসিংয়ের প্রধান সমস্যা।একবার প্রিহিটিং পর্বের সময় সার্কিট বোর্ড তাপমাত্রায় উত্তপ্ত হয়ে গেলে, এটি ধ্রুব তাপমাত্রার পর্যায়ে বা প্রি-রিফ্লো পর্যায়ে প্রবেশ করা উচিত।

ধ্রুবক তাপমাত্রা অঞ্চল

রিফ্লো সোল্ডারিং ধ্রুবক তাপমাত্রা অঞ্চল সাধারণত 60 থেকে 120 সেকেন্ডের এক্সপোজার, সোল্ডার পেস্টের উদ্বায়ী এবং ফ্লাক্স অ্যাক্টিভেশন অপসারণ করতে ব্যবহৃত হয়, যেখানে ফ্লাক্স গ্রুপটি কম্পোনেন্ট লিড এবং প্যাডগুলিতে অক্সিডাইজ এবং হ্রাস করতে শুরু করে।

অতিরিক্ত তাপমাত্রা সোল্ডার স্প্ল্যাশিং বা বলিং, সেইসাথে সোল্ডার পেস্ট অ্যাটাচমেন্ট প্যাড এবং কম্পোনেন্ট টার্মিনালের অক্সিডেশনের কারণ হতে পারে।একইভাবে, তাপমাত্রা খুব কম হলে, ফ্লাক্স সম্পূর্ণরূপে সক্রিয় নাও হতে পারে।

ঢালাই জোন

সাধারণ শিখর তাপমাত্রা তরল থেকে 20-40°C বেশি।[১] সীমা নির্ধারণ করা হয় সমাবেশে সর্বনিম্ন উচ্চ তাপমাত্রা প্রতিরোধের (উপাদান তাপের ক্ষতির জন্য সবচেয়ে সংবেদনশীল) সহ উপাদান দ্বারা।

প্রমিত নির্দেশিকা হল সর্বাধিক তাপমাত্রা থেকে 5°C বিয়োগ করা যা সবচেয়ে ঝুঁকিপূর্ণ উপাদান সর্বাধিক প্রক্রিয়া তাপমাত্রায় পৌঁছানোর জন্য সহ্য করতে পারে।এই সীমা অতিক্রম রোধ করতে প্রক্রিয়া তাপমাত্রা নিরীক্ষণ করা গুরুত্বপূর্ণ।

উপরন্তু, উচ্চ তাপমাত্রা (260°C এর বেশি) SMT উপাদানগুলির অভ্যন্তরীণ চিপগুলিকে ক্ষতিগ্রস্ত করতে পারে এবং আন্তঃধাতু যৌগগুলির বৃদ্ধিকে উৎসাহিত করতে পারে।বিপরীতভাবে, যে তাপমাত্রা যথেষ্ট গরম নয় তা স্লারিকে সম্পূর্ণরূপে প্রবাহিত হতে বাধা দিতে পারে।

কুলিং জোন

শেষ অঞ্চলটি একটি শীতল এলাকা, যা প্রক্রিয়াকৃত বোর্ডকে ধীরে ধীরে ঠান্ডা করতে এবং সোল্ডার জয়েন্টগুলিকে শক্ত করতে ব্যবহৃত হয়।সঠিক শীতলতা উপাদানগুলিতে অতিরিক্ত আন্তঃধাতু যৌগ বা তাপীয় শক গঠনে বাধা দিতে পারে।

শীতল অঞ্চলের সাধারণ তাপমাত্রার পরিসীমা হল 30-100 ডিগ্রি সেলসিয়াস।এটি সাধারণত সুপারিশ করা হয় যে শীতল করার হার 4°C/s হতে হবে।প্রক্রিয়ার ফলাফল বিশ্লেষণ করার সময় এই প্যারামিটারটি বিবেচনা করা উচিত
